42. Monteer de 2 pennen in de boringen van
het pomphuis.
43. Breng schoon vet aan op de O-ringen
in het pomphuis om ze bij de montage
op hun plaats te houden. Plaats de
O-ringen in de het pomphuis.
44. Plaats het pomphuis op het middenhuis
en verzeker dat de O-ringen op hun
plaats blijven. Monteer de 3 korte
en 2 lange flenskopschroeven om
het pomphuis op het middenhuis te
bevestigen, draai ze kruislings aan met
23 tot 26 N∙m.
45. Smeer de nieuwe O-ringen en monteer
de O-ringen op de 2 zeskantpluggen.
Monteer de pluggen in het pomphuis,
draai ze aan met 19 tot 20 N∙m.
46. Breng afdichtingsmiddel aan op de
schroefdraad van de 4 pluggen met
binnenzeskant en monteer ze in het
pomphuis, draai ze aan met 8,8 tot
10,8 N∙m.
Hydraulische systeem

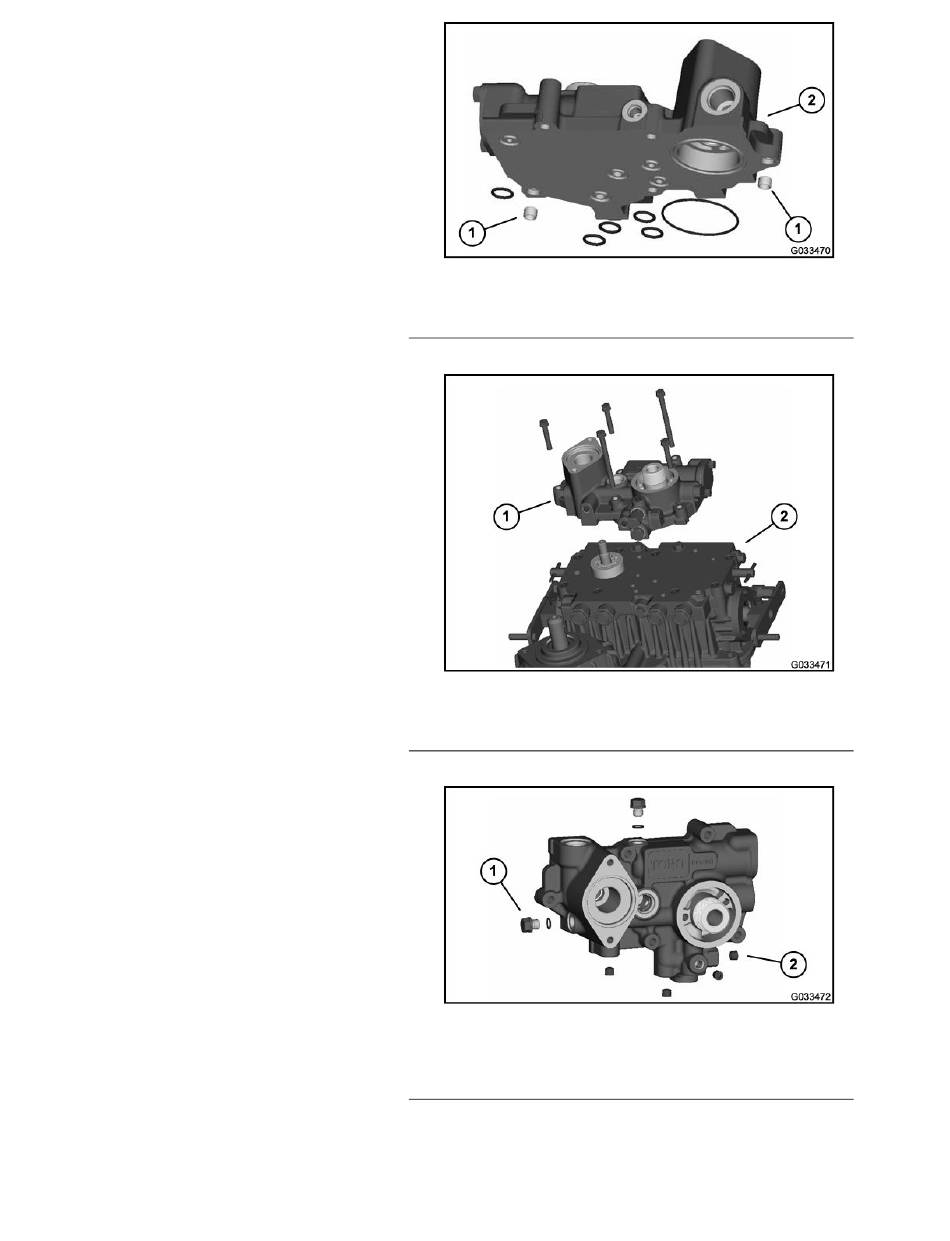

g033470
1. Pen
g033471
1. Pomphuis
g033472
1. Zeskantplug (2 stuks)
Bladz. 4–90
Figuur 111
2. Pomphuis
Figuur 112
2. Middenhuis
Figuur 113
2. Plug met binnenzeskant (4
stuks)
Groundsmaster 7210
