22. Verwijder de 8 inbusbouten waarmee
het middenhuis is bevestigd aan de
behuizing van de transmissiepomp.
23. Verwijder het middenhuis voorzichtig uit
de behuizing van de transmissiepomp.
24. Verwijder de 2 pennen uit de boringen
in de behuizing van de transmissiepomp.
25. Verwijder de pakking en gooi deze weg.
26. Verwijder de omloopkleppen uit het
middenhuis.
27. Verwijder de O-ringen en steunringen
uit de omloopkleppen en gooi deze weg.
Belangrijk: Er zijn verschillen tussen de
overdrukpatronen vooruit en achteruit.
Met het oog op de montage: etiketteer
alle overdrukpatronen.
28. Verwijder overdrukpatronen vooruit en
achteruit uit het middenhuis en maak
een aantekening van hun plaats om de
juiste hermontage te verzekeren.
Opmerking: U herkent de overdrukpatronen
achteruit aan de groef in de zeskantkop
(Figuur
74).
29. Verwijder de poortplaten uit het
middenhuis. Markeer de posities van
de poortplaten zodat u ze in dezelfde
positie kunt hermonteren.

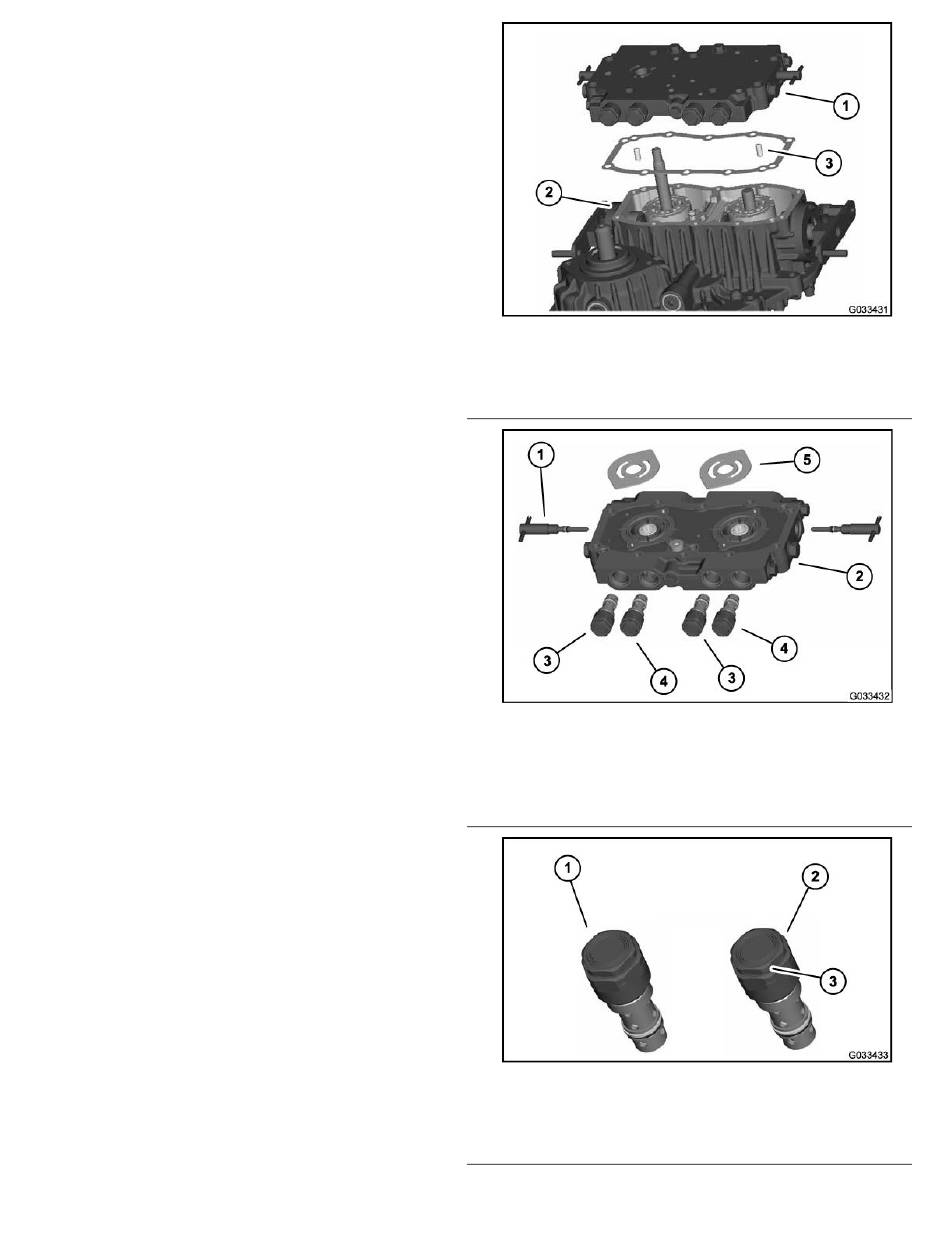

Groundsmaster 7210
g033431
1. Middenhuis
2. Pompbehuizing
g033432
1. Omloopklep
2. Middenhuis
3. Overdrukpatroon achteruit
g033433
1. Overdrukpatroon vooruit
2. Overdrukpatroon achteruit
Bladz. 4–73
Figuur 72
3. Pen (2 stuks)
Figuur 73
4. Overdrukpatroon vooruit
5. Klepplaat
Figuur 74
3. Groef in de zeskantkop
Hydraulische systeem
