38. Monteer de 2 pennen in de behuizing
van de transmissiepomp. Lijn de nieuwe
pakking uit met de behuizing van de
pomp.
39. Plaats het middenhuis op de behuizing
van de transmissiepomp en verzeker dat
poortplaten in de juiste posities staan.
40. Monteer het middenhuis op de behuizing
van de transmissiepomp met de 8
inbusbouten. Draai de schroeven
kruislings en gelijkmatig aan met 23 tot
26 N∙m.
41. Monteer de in de spiebaan van de
pompas rechts. Smeer de binnen- en
buitenrotors van de toevoerpomp met
schone hydraulische vloeistof. Schuif
de binnen-pomprotor op de pompas
en lijn de pomprotor uit met de spie.
Plaats de buiten-pomprotor op de
binnen-pomprotor.
Groundsmaster 7210

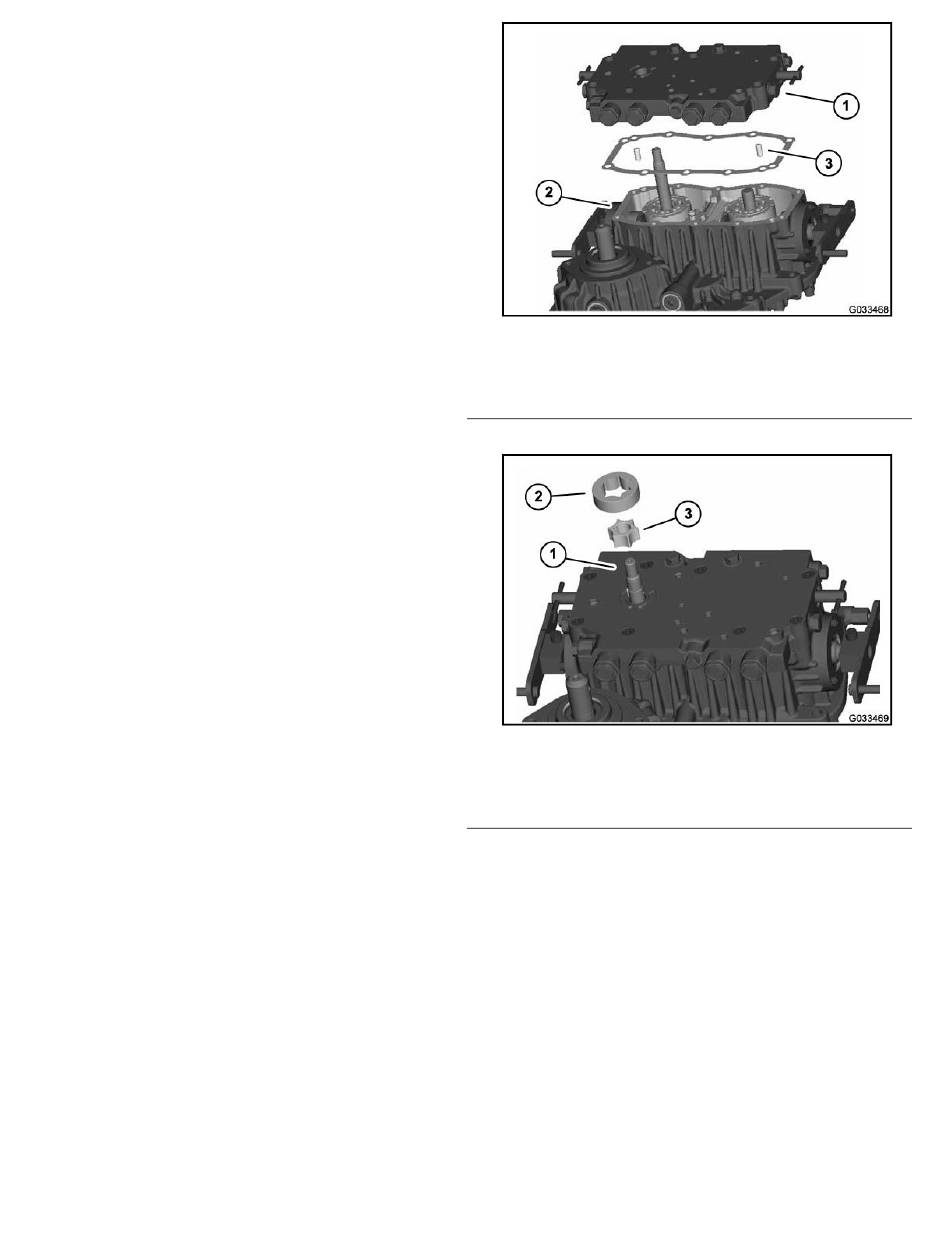

g033468
1. Middenhuis
2. Pompbehuizing
g033469
1. Pompas rechts
2. Buitenste pomprotor
Bladz. 4–89
Figuur 109
3. Pen (2 stuks)
Figuur 110
3. Binnenste pomprotor
Hydraulische systeem
