Eaton 93PM Gebruikers- En Installatiehandleiding pagina 18
30-250 kva
Inhoudsopgave

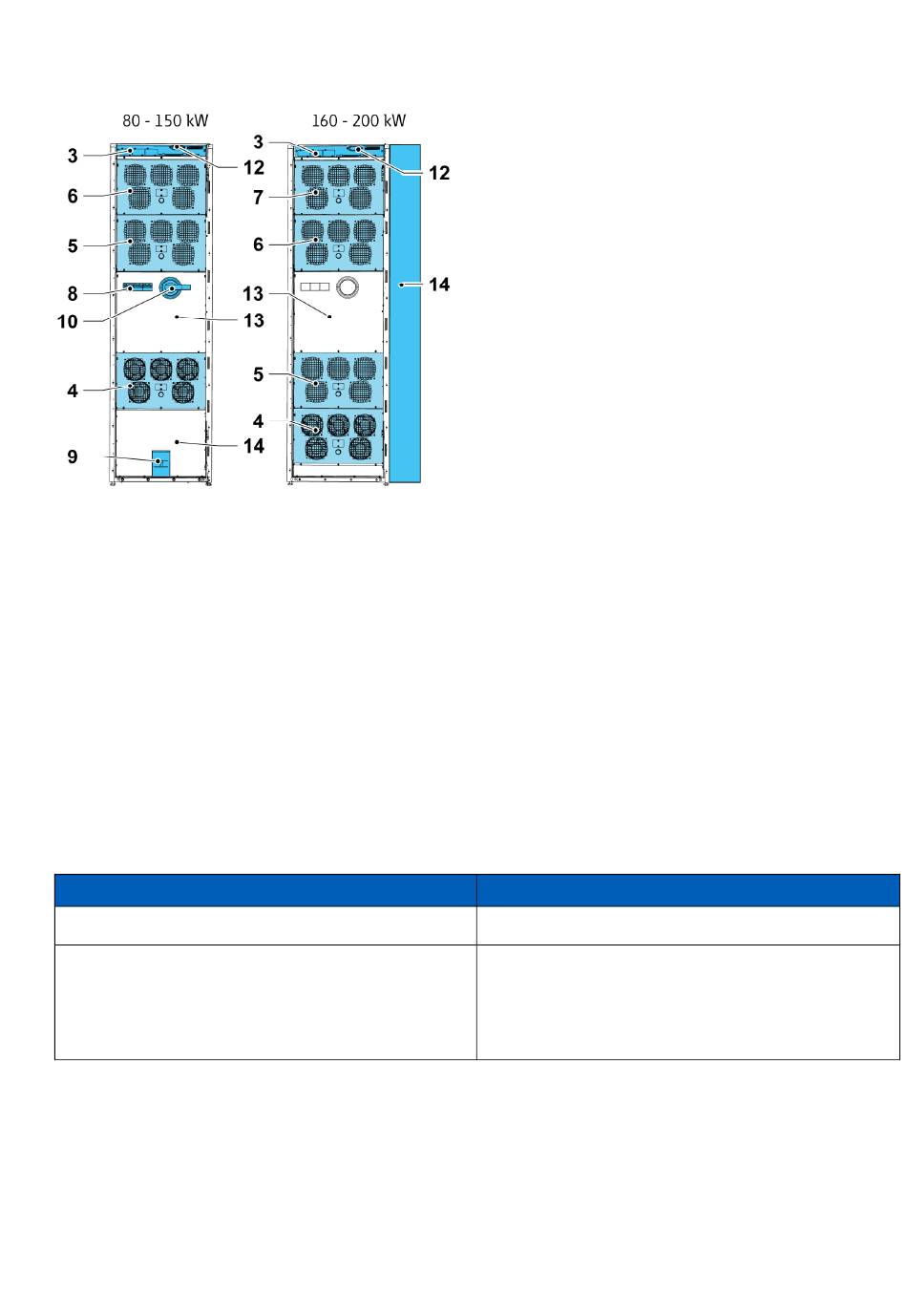

Figuur 3. Een kijkje in het 80–150 kW UPS-frame en het 160–200 kW UPS-frame
1. Bedieningspaneel
2. Deurgrendel
3. Communicatiecompartiment
4. UPM 1
5. UPM 2
6. UPM 3
7. UPM 4
8. Ingangsschakelaar gelijkrichter
(optioneel)
3 3 . . 3 3
U U P P S S - - b b e e d d r r i i j j f f s s m m o o d d i i
De UPS kent de volgende bedieningsmodi:
Bedrijfsmodus
Normale bedrijfsmodi:
Dubbele conversiemodus
EATON 93PM UPS
GEBRUIKERS- EN
INSTALLATIEHANDLEIDING
9. Batterijstroomonderbreker
(optioneel)
10. MBS (optioneel)
11. Compartiment voor interne
batterijen
12. Uitsparing voor de
communicatiekabel
13. Statisch bypassgedeelte
14. Voedingskabelaansluitingen
Beschrijving
De kritische last wordt geleverd door de omvormer
die door het gelijkgericht AC-vermogen van het
lichtnet wordt gevoed. In deze modus levert de
acculader indien nodig ook de laadstroom voor de
accu.
P-164000249 - 007 2023
www.eaton.eu
1 1 8 8
