Tabel 16. Aanbevolen maten voor accukabels en zekeringen voor gescheiden accu.
Accukabel, pos. & neg. lijn [mm
Accuzekering [A]
Tabel 17. Nominale en maximale stroomsterkte voor nominaal vermogen
Gescheiden accu per UPM
5 5 . . 5 5 . . 2 2
B B e e d d r r a a d d i i n n g g v v a a n n d d e e a a c c c c u u - - a a f f s s c c h h a a k k e e l l i i n n g g
De 30-60 kVA UPS-units zijn altijd uitgerust met een interne accubeveiliging. De 80-150 kVA-units kunnen
met of zonder interne beveiliging worden geleverd. De 160-250 kVA-units kunnen niet met een interne
beveiliging worden uitgerust. De externe accubeveiliging is een cruciaal onderdeel van de externe
accukast of het rek en moet hierin worden geplaatst.
Zowel interne als externe accubeveiligingen kunnen afschakelen (uitschakelen) door de
shuntafschakelspoel onder spanning te zetten. De shuntafschakelspoelen worden onder spanning gezet
(bestuurd) via connectors X5 en X6. Het statussignaal van de externe accubeveiliging is aangesloten op
de signaalingangconnector. Er zijn vijf signaalingangen en de gebruiker mag daar een van gebruiken; de
aanbevolen ingang is nummer vijf. Statuscontacten van de accubeveiligingen van Eaton zijn open als de
beveiliging zelf open is. De standaardspanning van de shuntafschakelspoel is 24 VDC. Neem voor 48
VDC shuntafschakeling contact op uw met lokale Eaton-servicemonteur.
De standaardspanning van de shuntafschakelspoel van de accu is 24 VDC. Neem voor 48
OPMERKING:
VDC shuntafschakeling contact op met een erkende Eaton-servicemonteur.

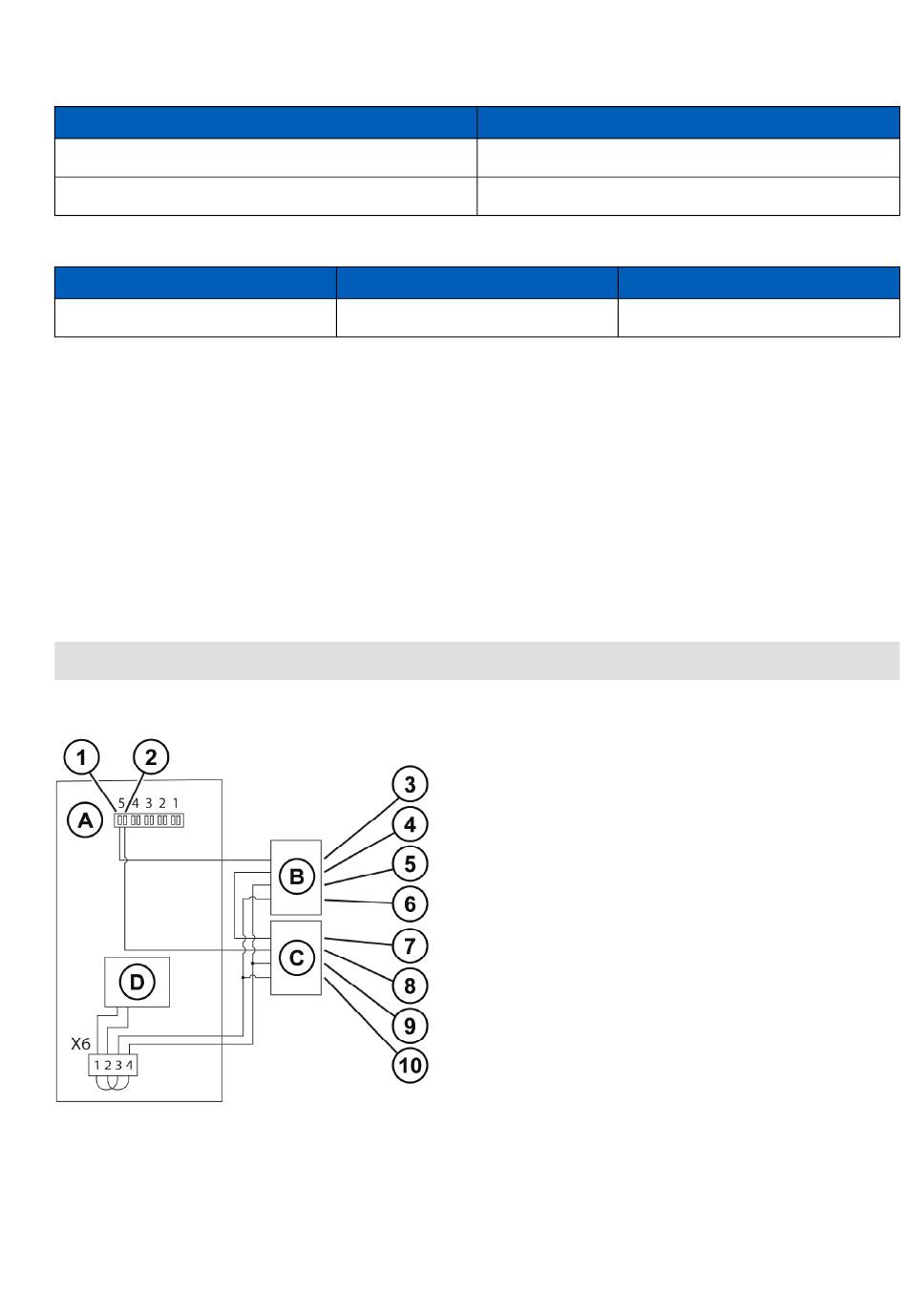

Figuur 25. Bedrading van de accu-afschakeling voor 50 kW 93PM UPS
EATON 93PM UPS
GEBRUIKERS- EN
INSTALLATIEHANDLEIDING
2
]
Nominale stroom [A]
122
P-164000249 - 007 2023
Gescheiden accu per UPM
1 x 50
200
Maximumstroom [A]
146
