Eaton 93PM Gebruikers- En Installatiehandleiding pagina 78
30-250 kva
Inhoudsopgave
6 6 . . 4 4
S S i i g g n n a a a a l l i i n n g g a a n n g g b b e e w w a a k k i i n n g g
Met deze standaardmogelijkheid kunt u rookmelders of temperatuursensoren op uw signaalingangen
aansluiten. De aansluitklemmen van de gebruikersinterface voor externe aansluitingen bevinden zich in
de UPS. Gebruik paarsgewijs gedraaide draden voor iedere alarmingang en de gemeenschappelijke
ingang.
De signaalingangen kunnen zo worden geprogrammeerd, dat ze de naam van de alarmfunctie
weergeven. Zie de lijst van functies van signaalingangen bijlage
6 6 . . 5 5
A A l l g g e e m m e e e e n n r r e e l l a a i i s s c c o o n n t t a a c c t t
Eén algemeen relaiscontact wordt als standaardoptie op de UPS geleverd. Ook is een alarmcontact
aanwezig.
U kunt een normaal gesloten of normaal open contact gebruiken. Bij verandering van de staat van het
contact die u als normaal heeft gespecificeerd, wordt een signaal gegenereerd. U kunt dit contact op
apparatuur in uw pand (zoals een lampje of een alarmbel) aansluiten, zodat u weet wanneer een alarm op
de UPS actief is. Deze mogelijkheid is handig als de UPS extern op een plaats waar een UPS-alarm
mogelijk niet direct wordt gehoord is geplaatst.
Gebruik de contacten niet bij een hogere spanning dan 30 VAC (RMS) en 30 VDC bij
OPMERKING:
maximaal 5 A.

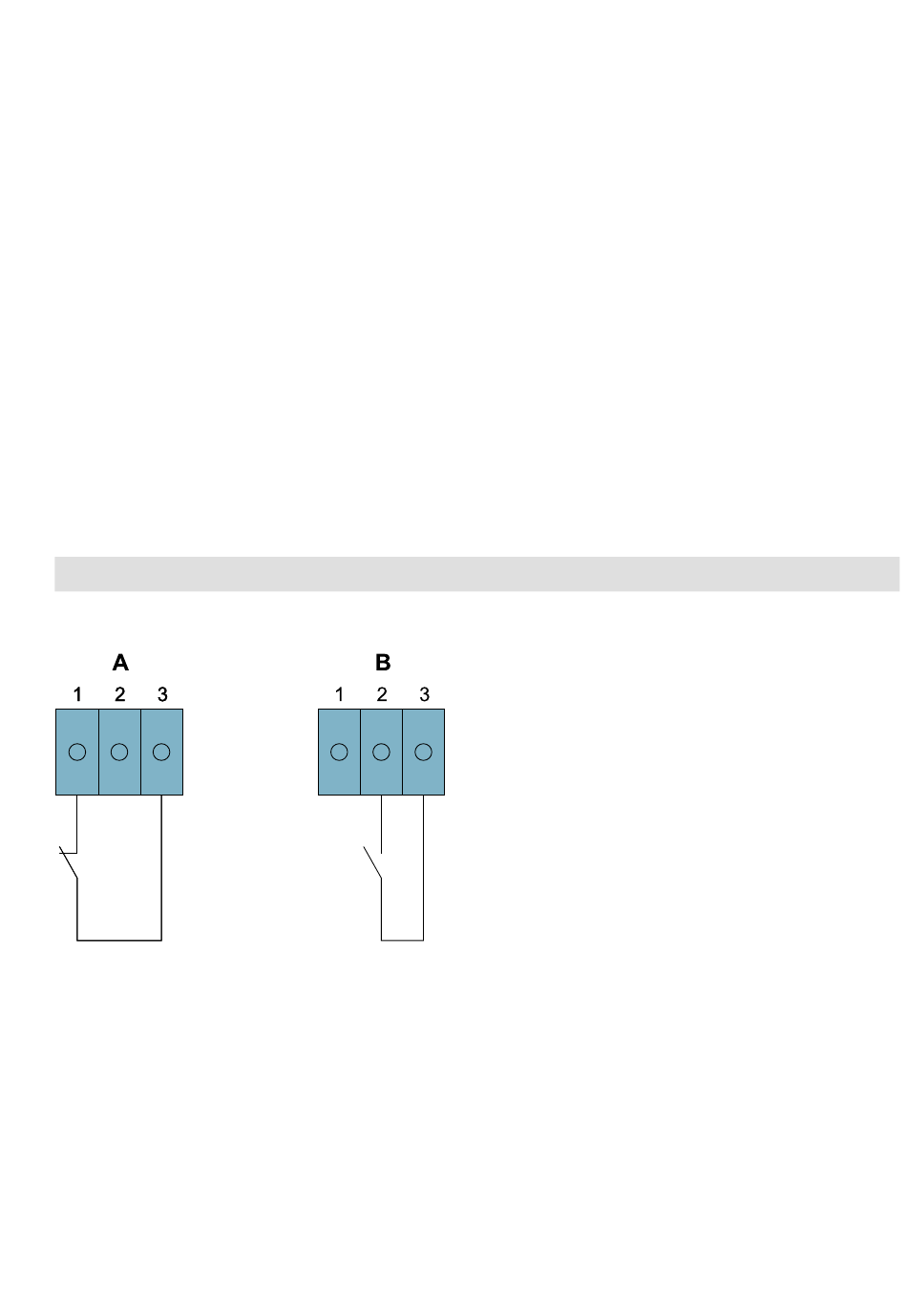

Figuur 41. Uitgangsrelaisconfiguraties
A
Normaal gesloten (pennen 1 en 3)
B
Normaal open (pennen 2 en 3)
EATON 93PM UPS
GEBRUIKERS- EN
INSTALLATIEHANDLEIDING
Relaisalarmen.
A
P-164000249 - 007 2023
www.eaton.eu
7 7 8 8
