Eaton 93PM Gebruikers- En Installatiehandleiding pagina 73
30-250 kva
Inhoudsopgave

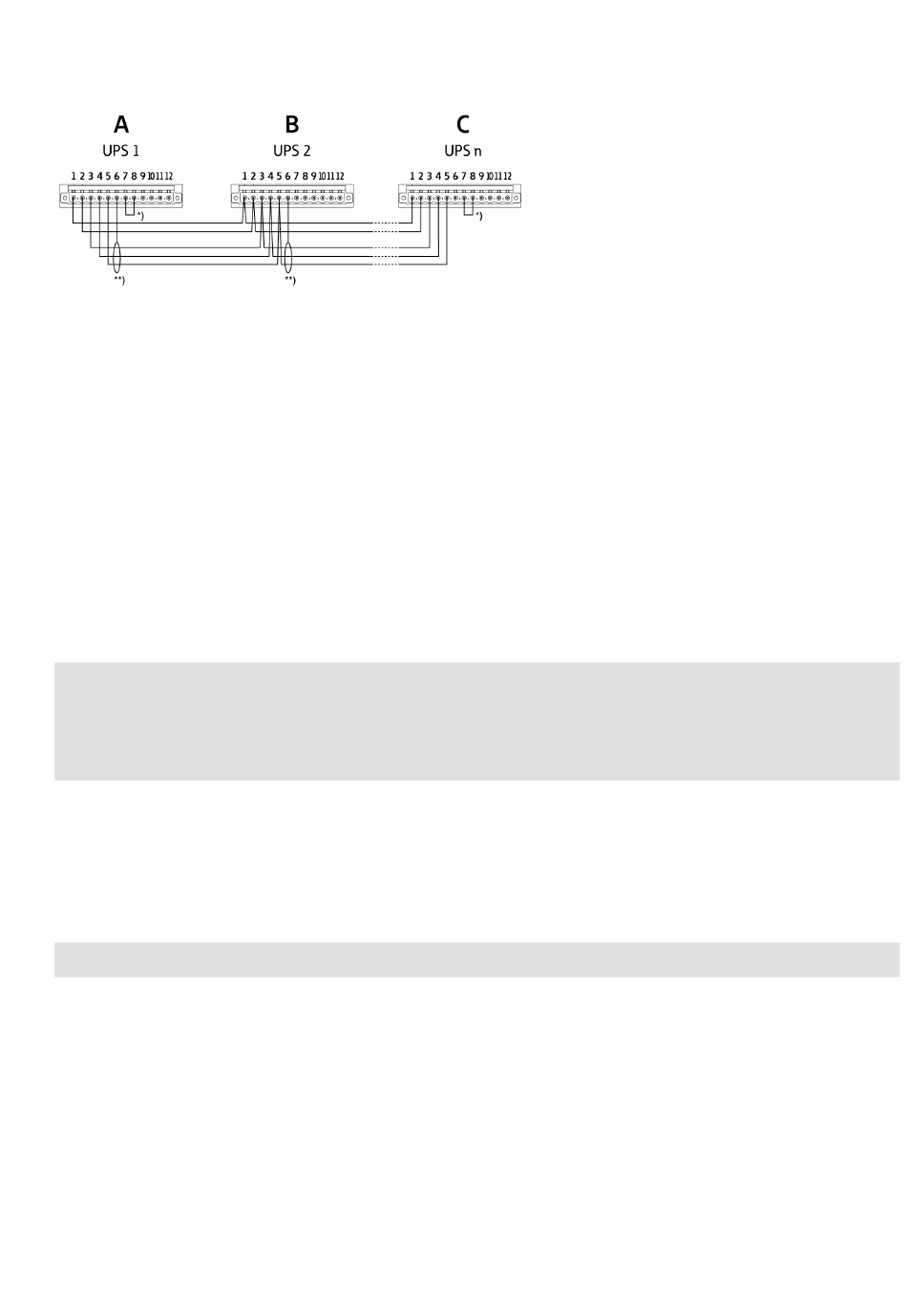

Figuur 35. CAN- en Pull Chain-bedrading voor een parallelle UPS zonder MOB's
A
Externe parallelle connector,
UPS 1
B
Externe parallelle connector,
UPS 2
C
Externe parallelle connector,
UPS 3
1
Externe Pull Chain
2
GND-S
3
CANBH
4
CANBL
NC en NO-aanduidingen op MOB AUX-contacten worden gedefinieerd met de beveiliging in
OPMERKING:
de positie OFF (open). Gebruik bij MOB-contacten met pigtail-kabels dezelfde draaddikte voor aansluiting
op de UPS en gebruik de voor de draaddikte juiste krimpverbindingen. Externe CAN-verbindingen tussen
UPS-kasten vereisen afgeschermde paarsgewijs gedraaide bedrading. Gebruik paarsgewijs gedraaide
bedrading tussen de UPS en de MOB AUX-contacten. Controleer altijd de correcte werking van het
contact voor het bedraden.
5 5 . . 9 9
D D e e b b e e d d r r a a d d i i n n g g v v o o o o r r b b e e r r e e i i d d e e n n v v a a n n d d e e i i n n t t e e r r f f a a c c e e v v a a n n h h e e t t U U P P S S - - s s y y s s t t e e e e m m
Besturingsbedrading voor mogelijkheden en opties moeten op de aansluitblokken van de klantinterface
achter de voordeur aan de bovenzijde van de UPS worden aangesloten.
Sluit geen relaiscontacten direct op het elektriciteitsnet aan. Versterkte isolatie naar het
OPMERKING:
elektriciteitsnet is vereist.
Lees de volgende opmerkingen bij het plannen en uitvoeren van de installatie en zorg dat u deze begrijpt:
•
Alle interfacebedrading wordt door de klant aangeleverd.
•
Leid bij het installeren van interne interfacebedrading op MiniSlot-aansluitklemmen de bedrading door
de interne opening in het MiniSlot-communicatiecompartiment.
•
Alle signaalingangen of externe functies vereisen een geïsoleerd normaal open contact of schakelaar
(gespecificeerd op minimaal 24 VDC, 20 mA) dat tussen de alarmingang en de gemeenschappelijke
klem is aangesloten. Alle besturingsbedrading en relais- en schakelcontacten worden door de klant
EATON 93PM UPS
GEBRUIKERS- EN
INSTALLATIEHANDLEIDING
5
GND (ISP)
6
Aarde
7
CANBL
8
CANB_1
*
Sluit de eerste en laatste UPS af met een draadbrug.
**
Sluit de afgeschermde kabel slechts aan één zijde aan.
P-164000249 - 007 2023
www.eaton.eu
7 7 3 3
