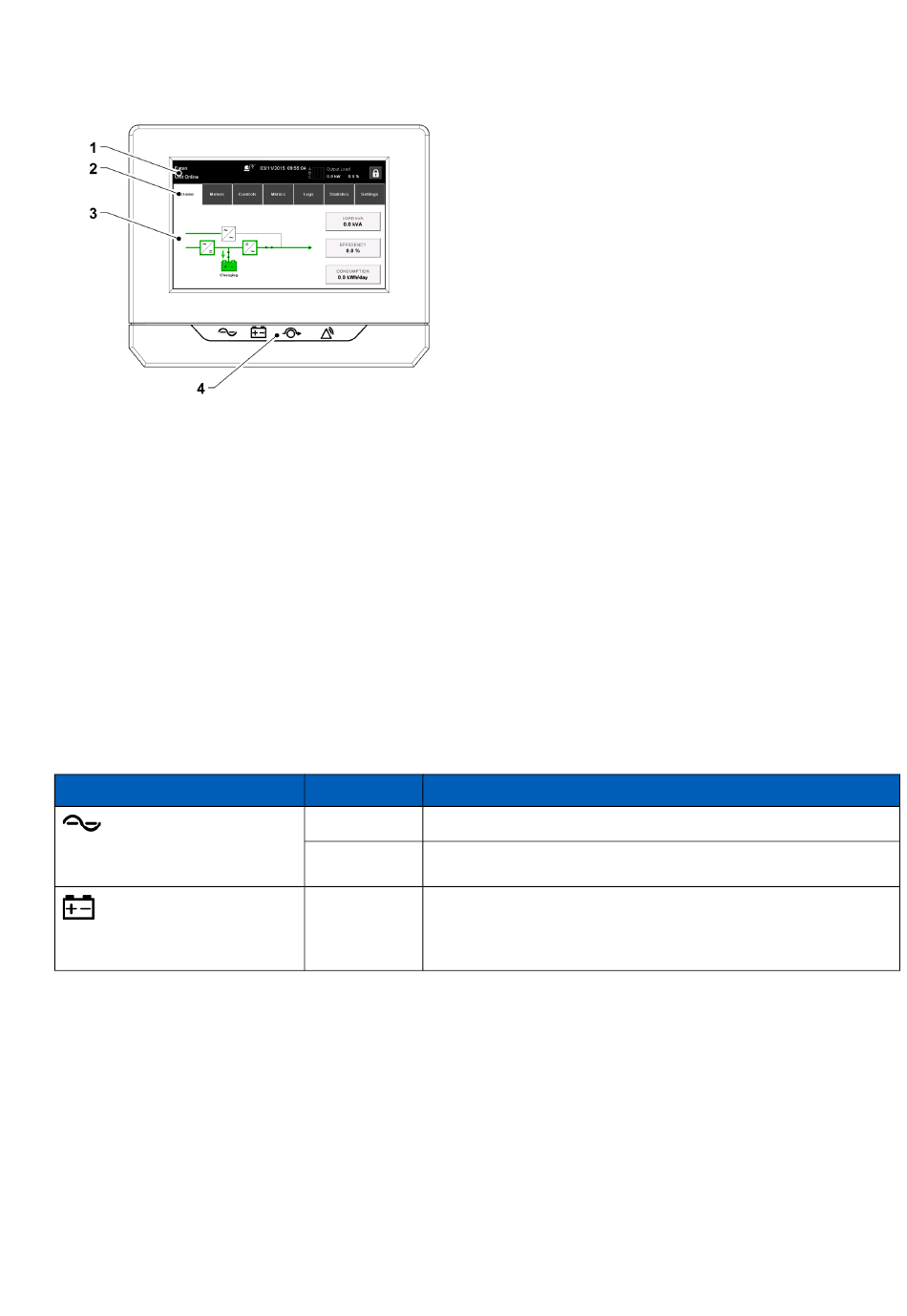

Figuur 47. Onderdelen van de display
De display bestaat uit de volgende onderdelen:
1. Statusbalk. De statusbalk geeft de naam en de toestand van de UPS, de huidige datum en tijd,
meetgegevens en een knop voor aanmelden/afmelden weer. De display toont ook eventueel actieve
alarmen en waarschuwingen.
2. Hoofdnavigatiescherm. Selecteer een scherm door de naam aan te tippen.
3. Inhoud. Dit is het belangrijkste gebied voor het tonen van informatie over de status en de werking van
de UPS.
4. Statusindicatoren. Zie paragraaf
7 7 . . 2 2 . . 2 2
S S t t a a t t u u s s i i n n d d i i c c a a t t o o r r e e n n
De vier symbolen onder de display zijn statusindicatoren. Dit zijn gekleurde LED-lampjes (LED = Light
Emitting Diode) die in combinatie met de alarmsirene werken om u van de bedrijfsstatus van de UPS op
de hoogte te houden.
Tabel 19. Statusindicatoren
Indicator
Groen symbool voor normale
werking
Geel symbool voor
accumodus
EATON 93PM UPS
GEBRUIKERS- EN
INSTALLATIEHANDLEIDING
Statusindicatoren.
7.2.2
Status
Beschrijving
Aan
De UPS werkt normaal en voedt de kritische last.
Uit
De UPS is uitgeschakeld.
Aan
De UPS staat in accumodus. Omdat de accumodus een
normale toestand van de UPS is, blijft ook de groene
indicator voor normale werking branden.
