3 3 . . 3 3 . . 3 3
B B y y p p a a s s s s m m o o d d u u s s
De UPS schakelt automatisch naar de bypassmodus bij een overbelasting, een lastfout of een interne
fout. De bypass-bron levert de commerciële AC-stroom direct aan de last. De UPS kan via de display ook
de opdracht krijgen om handmatig naar de bypass-modus over te gaan. De UPS-status op de display is
In bypass.
Als de toestand die de omschakeling veroorzaakte (bijvoorbeeld overbelasting) is opgeheven keert de
UPS van de bypassmodus naar de onlinemodus terug. Als een toestand niet vanzelf wordt opgeheven
(bijvoorbeeld een interne UPS-fout), blijft de UPS op bypass werken.
Figuur
Traject van de stroom door de UPS in de bypass-modus toont het traject van de elektrische
7:
stroom door het UPS-systeem bij bedrijf in de bypassmodus.

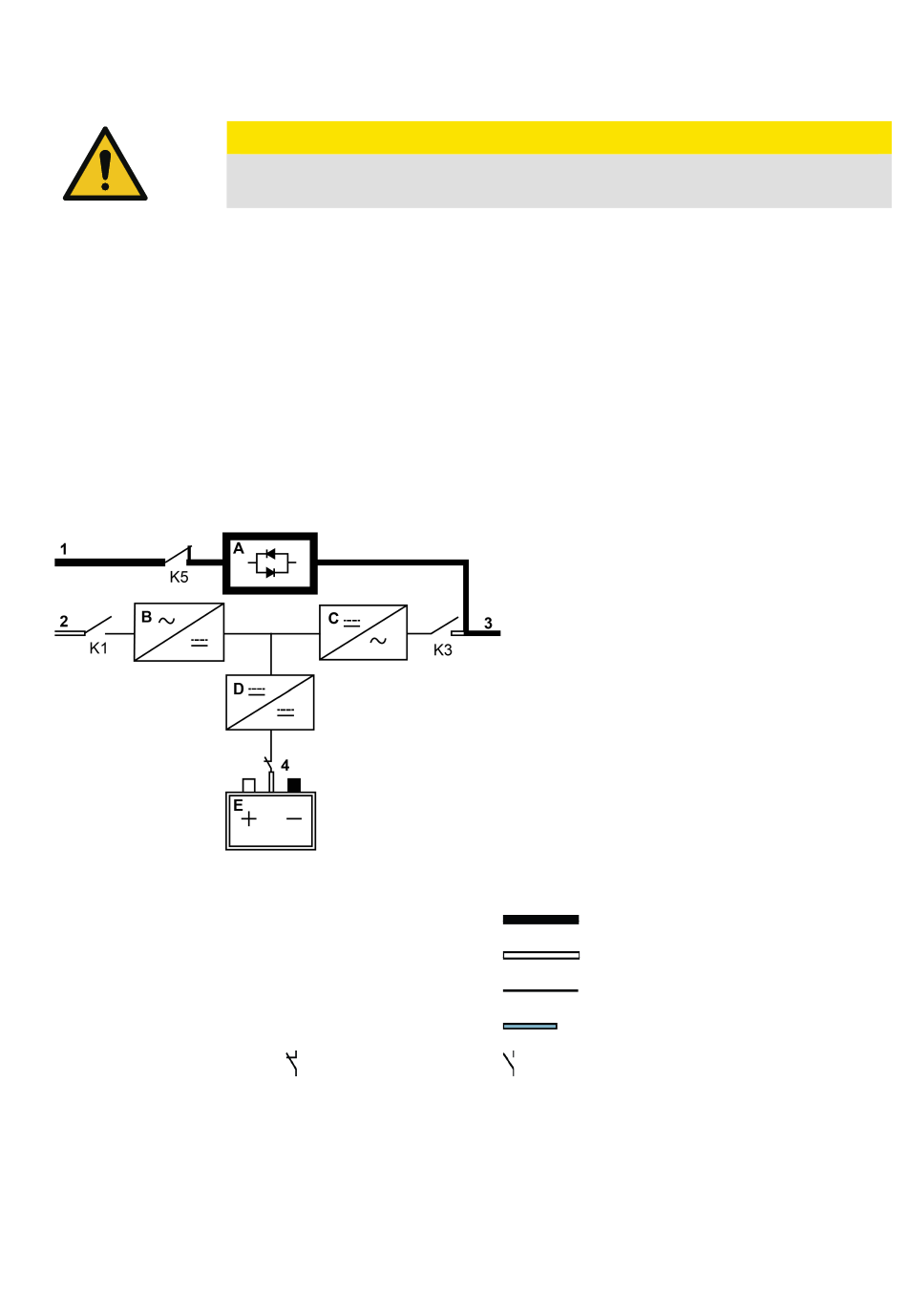

Figuur 7. Traject van de stroom door de UPS in de bypass-modus
A
Statische schakelaar 1
B
Gelijkrichter
C
Omvormer
D
Accu-omzetter
E
Accu
In de bypass-modus wordt de uitgang van het systeem rechtstreeks van de systeemingang van driefase
AC-spanning voorzien. In deze modus is de uitgang van het systeem niet beschermd tegen
schommelingen van de spanning of frequentie of stroomuitval vanaf de bron. In de bypass-modus wordt
EATON 93PM UPS
GEBRUIKERS- EN
INSTALLATIEHANDLEIDING
De kritische last wordt niet beschermd zolang de UPS zich in de bypassmodus
bevindt.
Bypass-ingang
2
Gelijkrichteringang
3
Uitgang
4
Accubeveiliging
Gesloten
LET OP
P-164000249 - 007 2023
www.eaton.eu
Hoofdvoedingsstroom
Spanningvoerend
Spanningsvrij
Druppelstroom
Open
2 2 4 4
