vermogen, schakelt de UPS automatisch naar de bypass-modus en blijft in deze modus tot de fout is
hersteld en de UPS weer in bedrijf is.
In een extern parallel redundant systeem kan iedere UPS voor onderhoud van het systeem worden
geïsoleerd, terwijl de overige UPS-systemen de last in de dubbele conversie ondersteunen.
3 3 . . 3 3 . . 1 1 . . 2 2
S S y y s s t t e e e e m m m m o o d d u u s s V V a a r r i i a a b b l l e e M M o o d d u u l l e e M M a a n n a a g g e e m m e e n n t t
Als de Variable Module Management System modus (VMMS) is geactiveerd, wordt de last door UPM's in
dubbele conversiemodus geleverd. De UPS-status op het display is Unit Online VMMS en de UPM-
status is Actief.
De efficiëntie van de UPS varieert afhankelijk van het lastniveau waarop de UPS werkt. Met VMMS-
technologie kan de systeemefficiëntie geoptimaliseerd worden door het lastniveau van de UPM
automatisch te optimaliseren. Als de last bijvoorbeeld erg laag is, is er minstens één UPM online. Dit
verhoogt de UPS-systeemefficiëntie met meerdere procentpunten.
De resterende UPM's zijn gereed om direct naar de online-modus te schakelen als de belasting toeneemt.
De last blijft de hele tijd beschermd door dubbele conversie-UPS, ook tijdens en na een belastingsstap.
De VMMS-modus kan op ieder moment worden geconfigureerd met volledige redundantie voor de
vermogensmodules, zodat altijd een aantal extra redundante UPM's online is.
Als de UPM's zich in de gereedstatus bevinden, worden de IGBT-omvormers constant van stroom
voorzien omdat de relais van de gelijkrichteringang en omvormeruitgang zijn gesloten. Ook de
tussenkring wordt van stroom voorzien. Alleen de IGBT-poortsignalen worden uitgeschakeld. Om de
gereedstatus te verlaten is het aansturen van de IGBT-schakelaars de enige stap die nodig is. Aangezien
continu gelijkspanning aanwezig is, kan de omvormer direct starten: de 2 ms activering is praktisch
naadloos.
3 3 . . 3 3 . . 1 1 . . 3 3
E E S S S S - - m m o o d d u u s s
Figuur

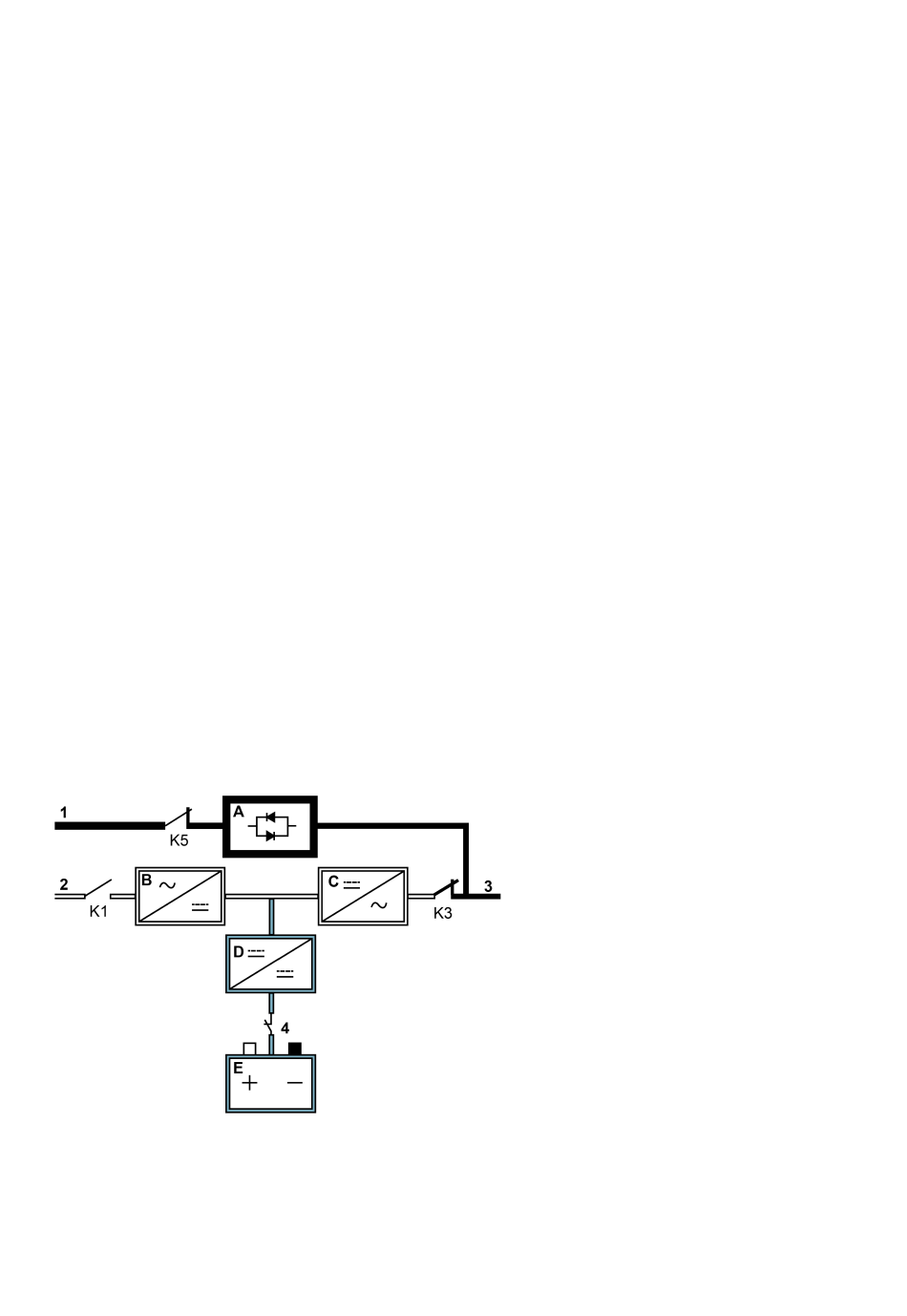

Stroomtraject door de UPS in de ESS-modus toont het traject van de elektrische stroom door het
5:
UPS-systeem als de UPS in de ESS-modus werkt.
Figuur 5. Stroomtraject door de UPS in de ESS-modus
