5 5 . . 8 8 . . 2 2
O O v v e e r r z z i i c c h h t t v v a a n n b b e e s s t t u u r r i i n n g g s s s s i i g g n n a a l l e e n n
Twee besturingssignalen (Extern CAN-netwerk, bypass Pull-Chain) zijn vereist voor externe
parallelschakeling. Beide besturingssignalen zijn fouttolerant en worden bij ontkoppeling gealarmeerd.
E E x x t t e e r r n n e e C C A A N N ( ( E E C C A A N N ) )
ECAN biedt een manier voor communicatie tussen de UPS-units in a parallel geschakeld systeem. Het
systeem zal last blijven delen en de last beschermen wanneer dit netwerk uitvalt.
B B y y p p a a s s s s P P u u l l l l - - C C h h a a i i n n
De bypass Pull-Chain is een open collectorsignaal dat omlaag gaat als de statische bypass-schakelaar
van een willekeurige UPS online is. Als de Externe CAN (ECAN) omlaag staat, de Pull Chain omlaag staat
en de UPS online is, vergrendelt de UPS en schakelt naar de bypass-modus. Een servicemonteur kan dit
signaal in sommige zeldzame storingsmodi handmatig kortsluiten om een systeemovergang naar bypass
te forceren.
A A c c t t i i e e s s v v a a n n s s i i g g n n a a a a l l i i n n g g a a n n g g e e n n
Bij gebruik van een geschikte connectiviteitsvoorziening heeft iedere UPS maximaal 8 signaalingangen, 5
lokale en 1 in iedere MiniSlot. Deze ingangen kunnen met acties worden geconfigureerd. De volgende
acties zijn van invloed op alle UPS-units in het systeem. Als een actie actief is op een UPS en de MOB is
gesloten, wordt de actie overgebracht op de ECAN naar alle UPS-units. Alle UPS-units reageren op
dezelfde manier alsof de actie op die UPS actief is.
D D e e E E P P O O - - s s c c h h a a k k e e l l a a a a r r p p a a r r a a l l l l e e l l s s c c h h a a k k e e l l e e n n
Aanbevolen wordt om aparte EPO-circuits voor iedere parallelle unit te gebruiken.
5 5 . . 8 8 . . 3 3
D D e e b b e e d d r r a a d d i i n n g g v v a a n n d d e e b b y y p p a a s s s s b b e e s s t t u u r r i i n n g g i i n n s s t t a a l l l l e e r r e e n n
•
Volg tijdens de installatie alle in dit document gegeven veiligheidsinstructies op.
•
Een aansluitblok met 12 aansluitingen voor externe parallelle besturingssignalen is toegankelijk aan
de rechterzijde van de communicatie-interface aan de bovenzijde van de UPS (zie figuur
parallelle aansluiting).
•
Gebruik de Phoenix-contact FRONT-MSTB 2,5/12-STF-5,08 stekkercomponent voor aansluiting van
de bedrading.

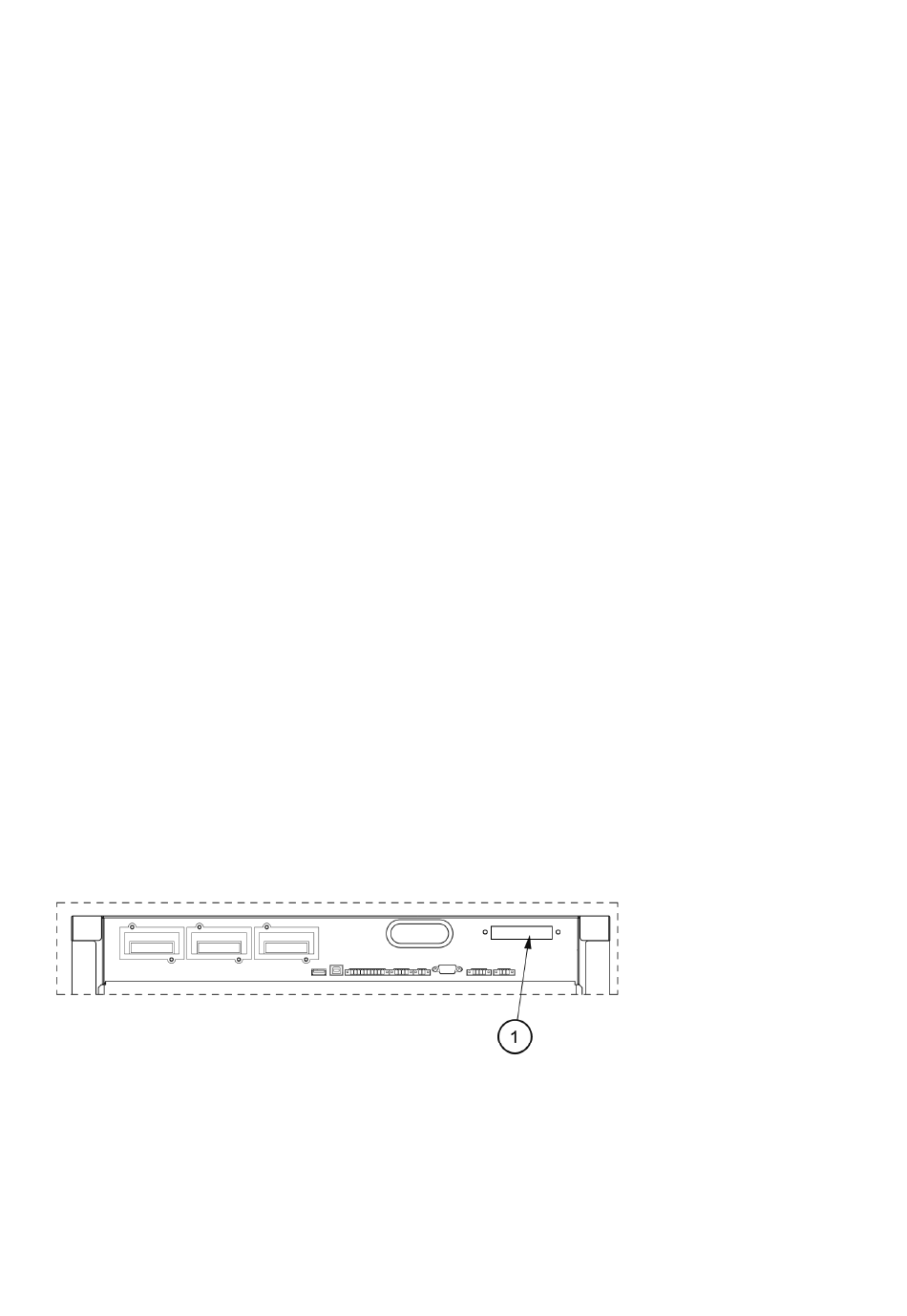

Figuur 31. Communicatie-interfaces
1. Externe parallelle aansluiting
