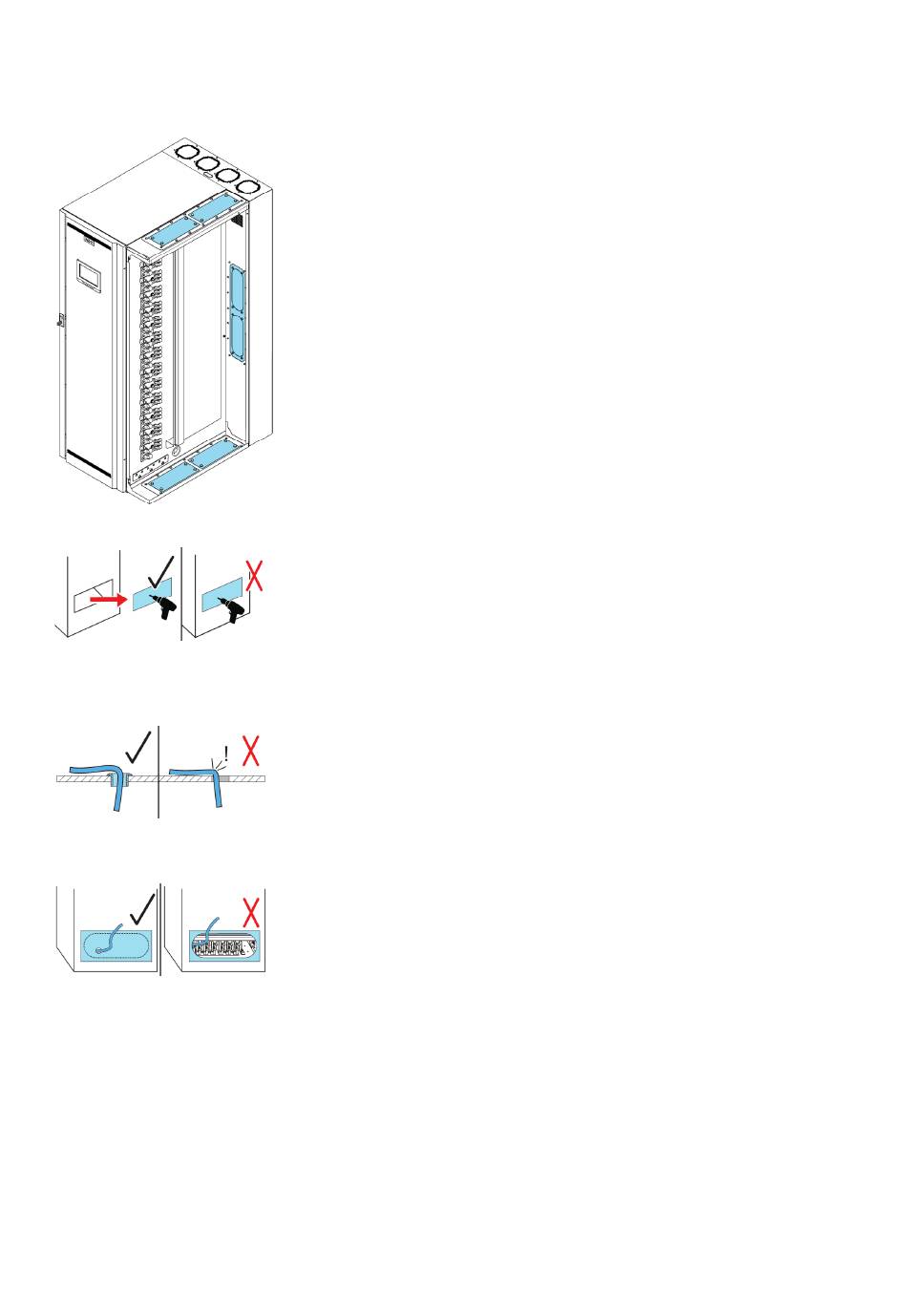

10. Voor een 160-250 kVA frame: Zoek en verwijder de schroeven van de betreffende wartelplaten om de
voedingskabels te kunnen plaatsen.
11. Boor of sla gaten voor de wartels op de plaat die geschikt zijn voor kabeldoorvoer.
Voer de werkzaamheden uit terwijl de plaat zich buiten de UPS-kast bevindt om te voorkomen dat
metaalsplinters of -schilfers in de elektronica terechtkomen.
12. Installeer geschikte wartels op de plaat.
13. Voer alle kabels door de draaddoorgang naar de UPS-aansluitblokken.
14. Plaats de draadinvoerplaat weer terug en installeer indien nodig een kabelgoot.
15. Sluit de voedingsdraden op de klemmen aan en zet ze met het juiste aandraaimoment vast. Zie tabel
Aandraaimomenten voor de klem van de UPS-voedingskabel (93PM 160-200 kW).
14:
16. Plaats als alle voedingsdraden zijn gelegd de veiligheidspanelen weer terug.
