8. Druk op OK en Opslaan om de wijzigingen op te slaan.

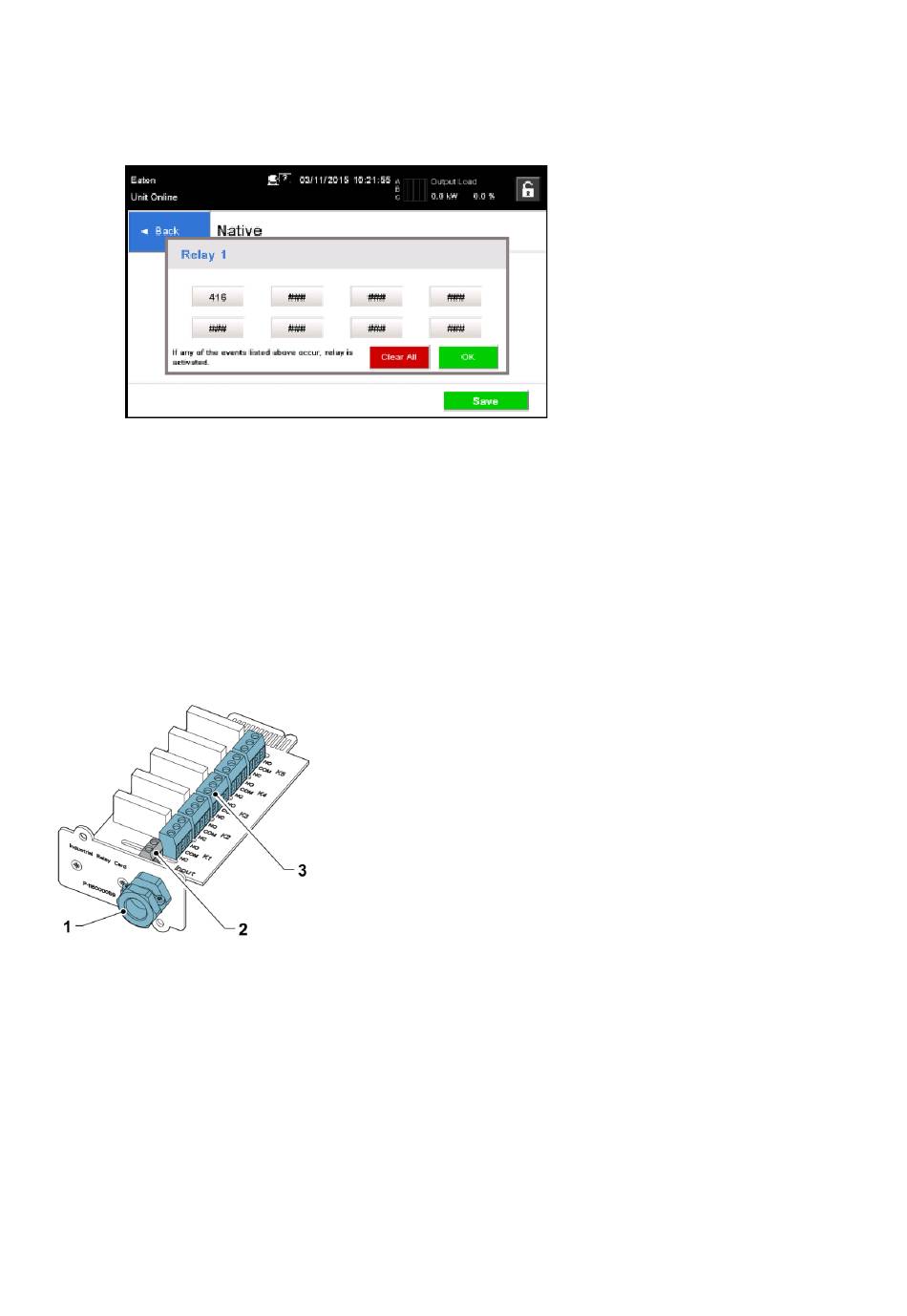

Figuur 45. De codes van de functies die het relais zullen inschakelen invoeren
9. Als u één van de MiniSlots heeft geselecteerd, zijn de volgende standaardwaarden beschikbaar:
•
Relais 1: #262 Online (LED brandt)
•
Relais 2: #260 Accu aan (LED brandt)
•
Relais 3: #352 Alarm (LED brandt)
•
Relais 4: #261 Bypass aan (LED brandt)
•
Relais 5: #15 Waarschuwing lage accuspanning
U kunt de relais ook met iedere door u gewenste gebeurtenis configureren.
10. U kunt de relais testen door één van de opties in de testmodus te selecteren (zie figuur
de configuratie van relaisuitgangen).
Figuur 46. Relais
1. Kabeluitvoeropening voor een ka-
beldikte van maximaal 12 mm (½")
2. Signaalingangsconnector met
voedingsspanning
EATON 93PM UPS
GEBRUIKERS- EN
INSTALLATIEHANDLEIDING
3. K1 t/m K5 aansluitklemmen voor
relaiscontacten naar de bewa-
kingsapparatuur van de bediener
P-164000249 - 007 2023
Opties voor
44:
