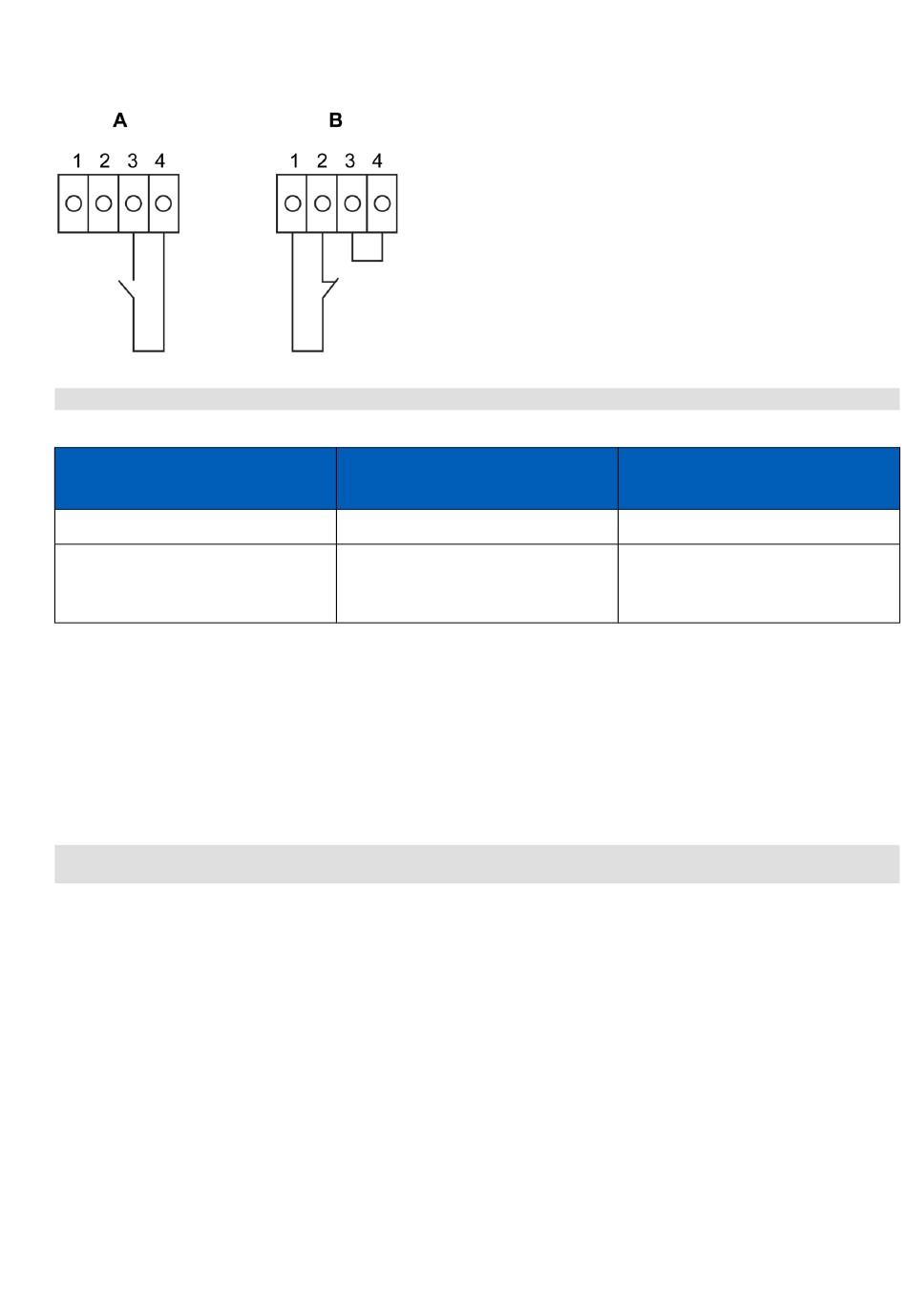

Figuur 28. Aansluitingen van de EPO-schakelaar
Plaats in een "Normaal gesloten" (B) situatie een draadbrug tussen pennen 3 en 4.
OPMERKING:
Tabel 18. Externe EPO-draadaansluitklemmen
Vanuit de externe EPO-schakelaar
NO
NC
5 5 . . 7 7
I I n n t t e e r r f f a a c c e e - - a a a a n n s s l l u u i i t t i i n n g g e e n n i i n n s s t t a a l l l l e e r r e e n n
93PM UPS bevat in totaal vijf (5) signaalingangsaansluitingen voor klanten die kunnen worden gebruikt
voor externe besturingssignalen aan de UPS. Klantinterfaceaansluiting CN5 kan worden gebruikt voor
deze doeleinden. Elke ingang is een potentiaalvrije relaiscontactingang en vereist signalering met twee
draden. Geen van de ingangen is voorgeprogrammeerd, maar moeten door gekwalificeerd
servicemedewerkers apart worden geprogrammeerd.
Bij gebruik van een extern accusysteem wordt door Eaton aansluiting van externe
OPMERKING:
signaleringsbedrading aanbevolen.
Er bevindt zich ook een algemene alarmrelaisuitgang op het voorpaneel. Deze uitgang is ofwel normaal
open (NO) of normaal gesloten (NC). De polariteit wordt geselecteerd met de bedradingaansluiting. Het
algemene alarmrelais activeert standaard als een systeemalarm actief is, dat wil zeggen als een ALARM-
situatie in het systeem actief is. Als alternatief, kan het met een bepaald voorval geactiveerd worden,
maar dit moet apart worden geprogrammeerd door gekwalificeerd onderhoudspersoneel. Het alarmrelais
is uitsluitend ontworpen voor spanningen op signaalniveau (ELV of SELV), niet voor gebruik met de
netspanning. Gebruik bij hogere eisen betreffende de spanning van het signaleringscircuit de industriële
relaiskaart in één van de MiniSlots.
5 5 . . 7 7 . . 1 1
D D e e i i n n g g a a n n g g s s i i g g n n a a l l e e n n i i n n t t e e r r f f a a c c e e v v a a n n d d e e k k l l a a n n t t i i n n s s t t a a l l l l e e r r e e n n
Deze ingangen bevinden zich achter de deur van de UPS op het bovenste deel van de UPS. Zie figuur
Communicatie-interfaces voor de locaties van de connectors.
31:
EATON 93PM UPS
GEBRUIKERS- EN
INSTALLATIEHANDLEIDING
Naar de EPO van het aansluitblok van
de gebruikersinterface in de UPS-
kast
3-4
1-2
P-164000249 - 007 2023
Opmerkingen
Draadbrug tussen 3-4 moet
worden geïnstalleerd voor de
juiste functies.
