Eaton 93PM Gebruikers- En Installatiehandleiding pagina 58
30-250 kva
Inhoudsopgave
A
UPS
B
Test
C
Bypass

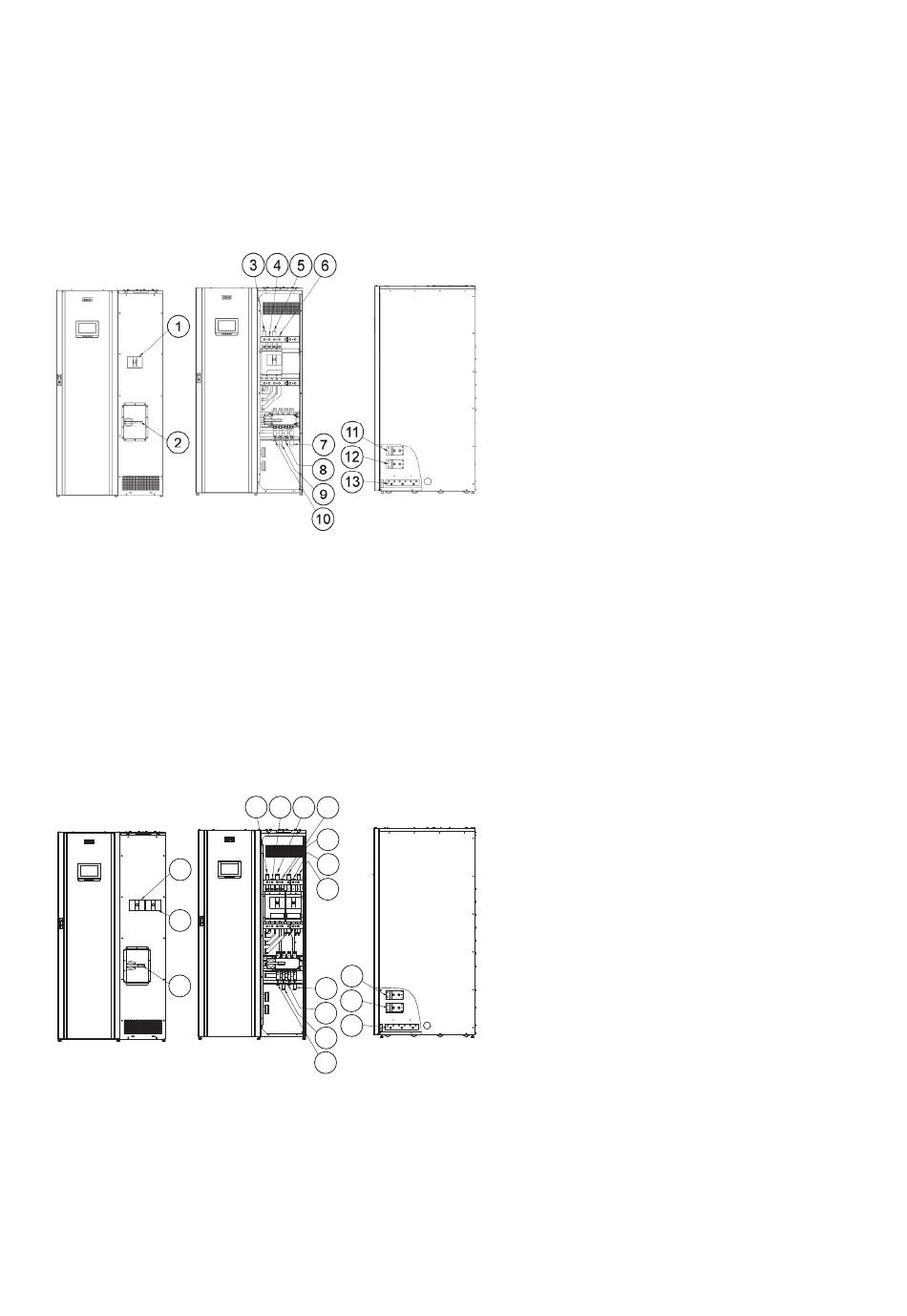

Figuur 18. Aansluitlocaties 93PM 200 kW SIAC-MBS (model enkele toevoer met 1 beveiliging)
1. Bypass-ingangsbeveiliging
2. Bypass-schakelaar voor onderhoud
3. X2: Nulleider voor UPS-ingang
4. X2: UPS-ingang, L3
5. X2: UPS-ingang, L2
6. X2: UPS-ingang, L1
7. X3: UPS-uitgang N
Figuur 19. Aansluitlocaties 200 kW SIAC-MBS (model dubbele toevoer met 2 beveiligingen)
1
2
3
1. Bypass-ingangsbeveiliging
2. Ingangsbeveiliging van de
gelijkrichter
3. Bypass-schakelaar voor onderhoud
EATON 93PM UPS
GEBRUIKERS- EN
INSTALLATIEHANDLEIDING
8. X3: UPS-uitgang L3
9. X3: UPS-uitgang L2
10. X3: UPS-uitgang L1
11. Externe accu ACCU +
12. Externe accu ACCU -
13. Aarding
4
5
6
7
8
9
10
15
11
16
12
17
13
14
P-164000249 - 007 2023
