Eaton 93PM Gebruikers- En Installatiehandleiding pagina 57
30-250 kva
Inhoudsopgave
5 5 . . 4 4
9 9 3 3 P P M M 1 1 6 6 0 0 - - 2 2 0 0 0 0 k k W W m m e e t t a a a a n n d d e e z z i i j j k k a a n n t t g g e e ï ï n n t t e e g g r r e e e e r r d d e e a a c c c c e e s s s s o o i i r r e e k k a a s s t t
M M B B S S i i n n s s t t a a l l l l e e r r e e n n
In de aan de zijkant geïntegreerde accessoirekast (SIAC-MBS) voor 160-200 kW 93PM bevinden zich,
afhankelijk van het model, een mechanische bypass-schakelaar voor onderhoud en 1 of 2
ingangsbeveiligingen. De klantaansluitingen verschillen van het standaard apparaat. De minimaal
toegestane verwachte sluitstroom voor het activeren van de stroomonderbreker is 2500 A. Zie paragraaf
De bedrading voorbereiden van de interface van het UPS-systeem voor aanbevolen kabeltypes.
5.9
De volgende instructies leiden u door de installatie van het apparaat met SIAC-MBS.
1. Verwijder de voorplaat van de geïntegreerde accessoirekast (vleugelschroef aan de bovenkant van de
plaat).
2. Verwijder de schroeven van het spanningsloze voorpaneel en het spanningsloze voorpaneel zelf.
3. Verwijder de betreffende platen voor toegang voor installatie van de kabels. U kunt de
voedingsbedrading door de achterzijde, onderzijde of bovenzijde van de kast leiden. Zie figuren
Wartelplaatlocaties 93PM 200 kW SIAC-MBS (boven en onder) en
20:
200 kW SIAC-MBS (achter).
4. Boor of sla gaten voor de wartels op de plaat die geschikt zijn voor kabeldoorvoer.
5. Installeer geschikte wartels op de plaat.
6. Trek alle kabels door de draaddoorgang naar het UPS-aansluitblok.
7. Bevestig de draadinvoerplaat weer terug en installeer indien nodig een doorlaat.
8. Sluit de voedingsdraden op de klemmen aan en zet ze met het juiste aandraaimoment vast. Zie tabel
Aandraaimomenten voor de klem van de UPS-voedingskabel (93PM 160-200 kW) en figuren
14:
Aansluitlocaties 93PM 200 kW SIAC-MBS (model enkele toevoer met 1 beveiliging) en
18:
Aansluitlocaties 200 kW SIAC-MBS (model dubbele toevoer met 2 beveiligingen).
19:
9. Plaats als alle bedrading is gelegd de veiligheidspanelen weer terug. Zorg bij installatie ervoor dat de
handgreep in het spanningsloze voorpaneel zich in dezelfde positie bevindt als de schakelaar.
10. Installeer de voorplaat en draai de vleugelschroef aan de bovenkant van de voorplaat vast.
Tabel 15. Aandraaimomenten voor de klem van de UPS-voedingskabel (93PM 160-200 kW)
Functie
L1, L2, L3, N
PE (aarde)

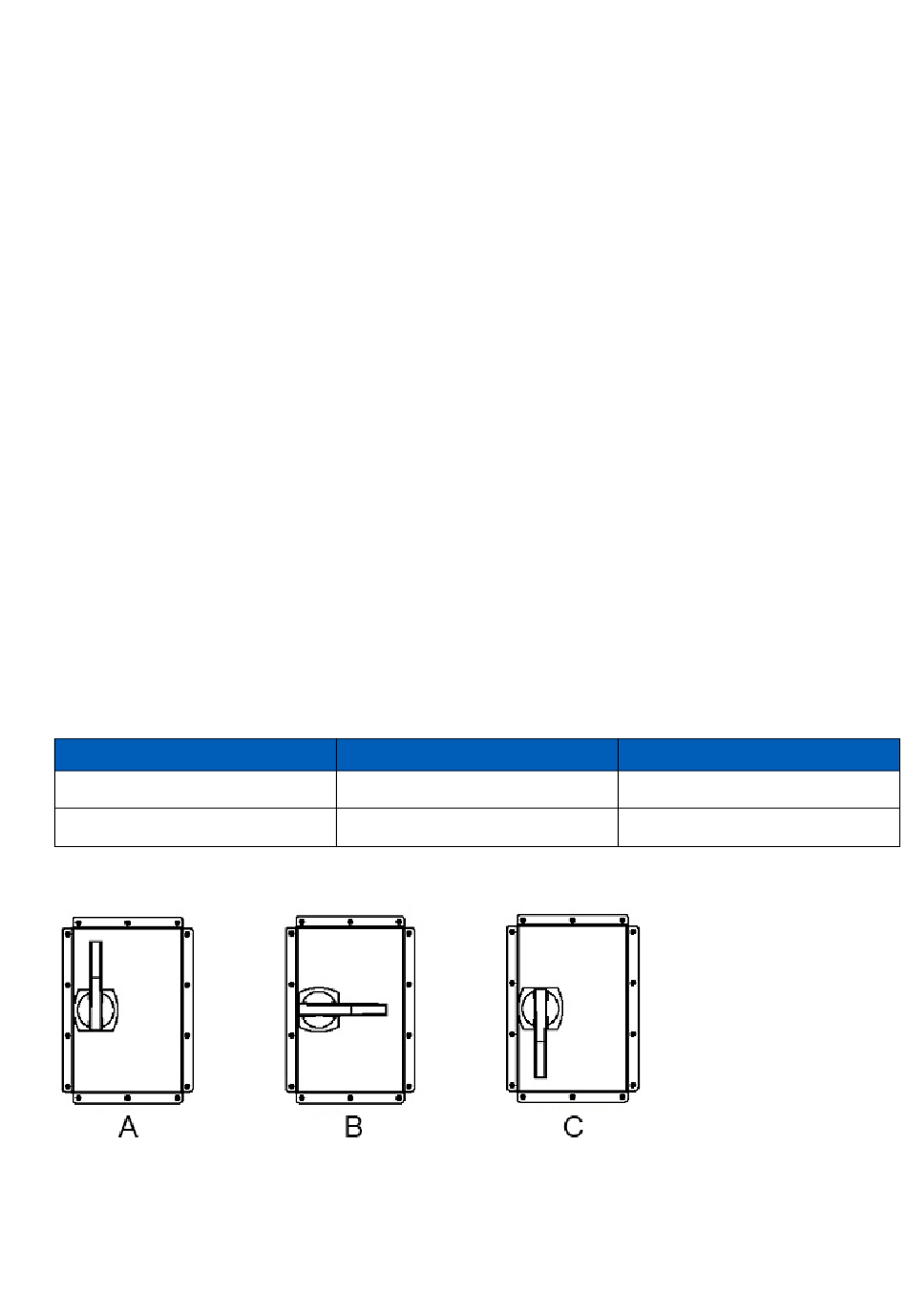

Figuur 17. MBS-posities
EATON 93PM UPS
GEBRUIKERS- EN
INSTALLATIEHANDLEIDING
Aandraaimoment [Nm]
80
47
P-164000249 - 007 2023
Wartelplaatlocaties 93PM
21:
Grootte bout
M12
M10
www.eaton.eu
5 5 7 7
