los te koppelen als de MOB open is. Figuur
de principes van parallel geschakelde UPS-systemen, waaronder MOB's en uitgangen van UPS-units.
O O n n d d e e r r d d r r u u k k k k i i n n g g v v a a n n M M O O B B ' ' s s
Gebruikers die geen MOB's hebben geïnstalleerd, kunnen de MOB signaalingang gewoon uitgeschakeld
laten. De gebruiker moet zich ervan bewust zijn dat systemen zonder MOB beperkte
onderhoudsmogelijkheden kennen.
P P a a r r a a l l l l e e l l l l e e s s y y s s t t e e m m e e n n b b e e k k a a b b e e l l e e n n

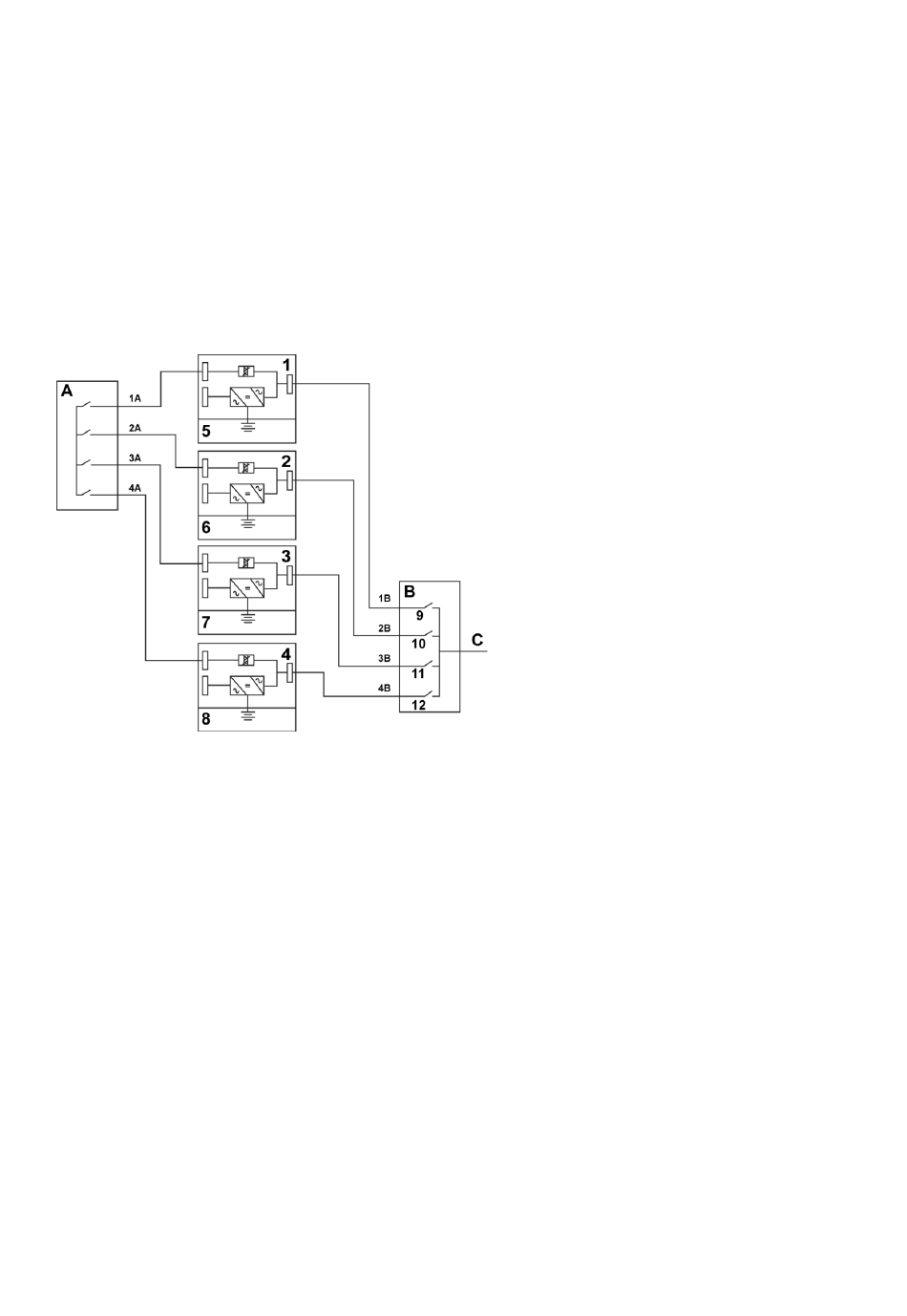

Figuur 30. Het principe van parallel geschakelde UPS-systemen
A
Bypassinputs
naar UPS-
modules
B
Uitgangen van
de UPS-units
C Last
De lengte van de parallelle systeemdraad moet gelijk zijn voor een ongeveer gelijke stroomverdeling in de
bypass-modus.
Voor correcte werking moet het volgende gelden: 1A+1B=2A+2B=3A+3B=4A+4B.
Ieder verschil in draadlengte leidt tot minder capaciteit en onjuiste werking van het UPS-systeem in de
bypass-modus.
EATON 93PM UPS
GEBRUIKERS- EN
INSTALLATIEHANDLEIDING
30:
1
UPS 1
2
UPS 2
3
UPS 3
4
UPS 4
5
Accu
6
Accu
Het principe van parallel geschakelde UPS-systemen toont
7
Accu
8
Accu
9
MOB1
10
MOB2
11
MOB3
12
MOB4
