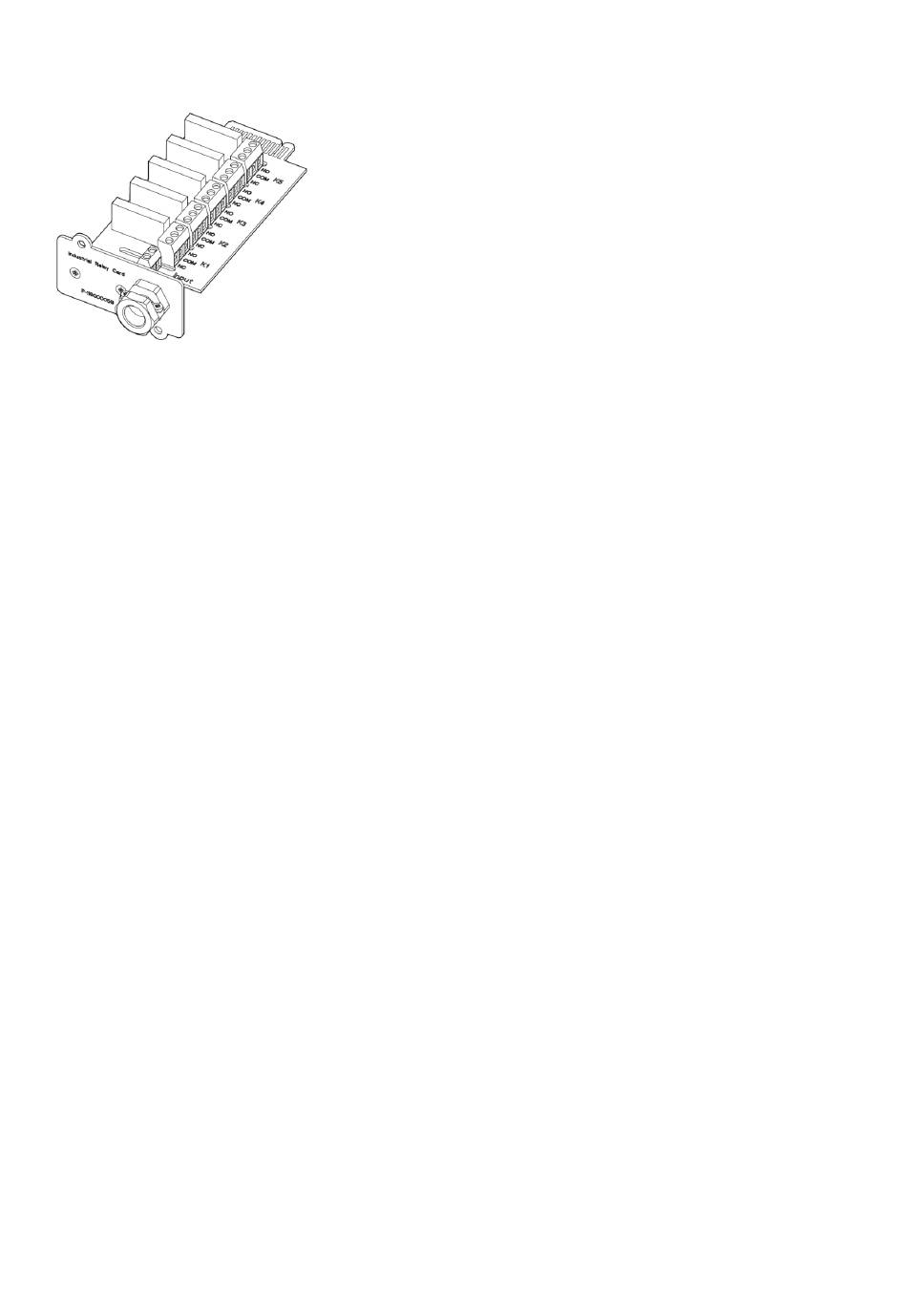

Figuur 29. Industriële relaiskaart
5 5 . . 7 7 . . 5 5
M M i i n n i i S S l l o o t t - - i i n n t t e e r r f f a a c c e e a a a a n n s s l l u u i i t t i i n n g g e e n n
Voor selectie van MiniSlot-accessoires en communicatieapparatuur, zie hoofdstuk
communicatie-interfaces. Neem voor het installeren en instellen van een MiniSlot-kaart contact op met uw
Eaton-vertegenwoordiger.
Bedrading aansluitingen:
1. Installeer de LAN-aansluitingpunten als dit nog niet is gebeurd.
2. Open de voordeur van de UPS.
3. Verwijder om de dekplaat van de MiniSlot te verwijderen de 2 schroeven die de plaat bevestigen.
4. Duw voor installatie van de MiniSlot-kaart deze zo ver mogelijk naar binnen.
5. Zet de MiniSlot-kaart met 2 schroeven vast.
6. Leid en installeer de kabels voor LAN en andere kabels naar de betreffende MiniSlot-kaarten. De
kabel loopt door de signaalkabelgoot in het bovenste gedeelte van de UPS.
7. Zie voor bedieningsinstructies de bij de MiniSlot-kaart geleverde handleiding.
8. Sluit na voltooiing van de bedrading de voordeur en zet deze met de vergrendeling vast.
5 5 . . 7 7 . . 6 6
S S i i g g n n a a a a l l - - i i n n t t e e r r f f a a c c e e a a a a n n s s l l u u i i t t i i n n g g e e n n i i n n e e e e n n p p a a r r a a l l l l e e l l s s y y s s t t e e e e m m i i n n s s t t a a l l l l e e r r e e n n
Volg de eerder vermelde instructies betreffende het aansluiten van de signaal-interface in een parallel
systeem. Signaalingangen kunnen parallel worden geschakeld tussen de units, dat wil zeggen dat
hetzelfde contact voor de signaalingangssignalering van meerdere units kan worden gebruikt. Dit geldt
ook voor het EPO-signaal.
5 5 . . 8 8
B B e e d d r r a a d d i i n n g g p p a a r r a a l l l l e e l l l l e e 9 9 3 3 P P M M U U P P S S - - s s y y s s t t e e m m e e n n
De outputs van meerdere 93PM UPS-systemen kunnen parallel worden geschakeld. Maximaal 8 units
kunnen parallel worden geschakeld. Het vermogen van de statische bypass van de UPS moet bij alle
parallel geschakelde units gelijk zijn. Parallel geschakelde UPS-kasten kunnen echter met een
verschillend aantal UPM-vermogensmodules in een behuizing worden geplaatst.
De uitgangen zijn parallel geschakeld om de lastcapaciteit van het vermogenssysteem te vergroten en
voor redundantie. Het systeem is parallel geschakeld voor (N+1) redundantie zolang altijd één of meer
extra UPS-units online zijn dan voor ondersteuning van de last is vereist. Het systeem wordt parallel
geschakeld voor capaciteit als alle UPS-units in een systeem nodig zijn om de last te ondersteunen.
