R R e e l l a a i i s s c c o o n n f f i i g g u u r r e e r r e e n n
93PM biedt één lokale relaisuitgang. Daarnaast kan ieder van de 3 MiniSlots worden voorzien van een
extra relaisuitgangsadapter met 5 relais. De volgende instructies leiden u door de configuratie van het
relais.
Het relais kan alleen met behulp van de display worden geconfigureerd. Zie bijlage
Relaisalarmen voor
A
beschikbare nodes die voor relais kunnen worden geconfigureerd.
De maximumspanning van het relais is 30 V. Controleer de specificaties voor de spanning en de stroom
van de andere kaarten uit de voorgaande paragrafen.
De procedure voor het configureren van een relais:
1. Klik in het home-scherm van de display op de vergrendelingspictogram in de rechter bovenhoek om
het servicewachtwoord in te voeren.
2. Klik in het aanmeldvenster op het wachtwoordveld met de 4 puntjes.

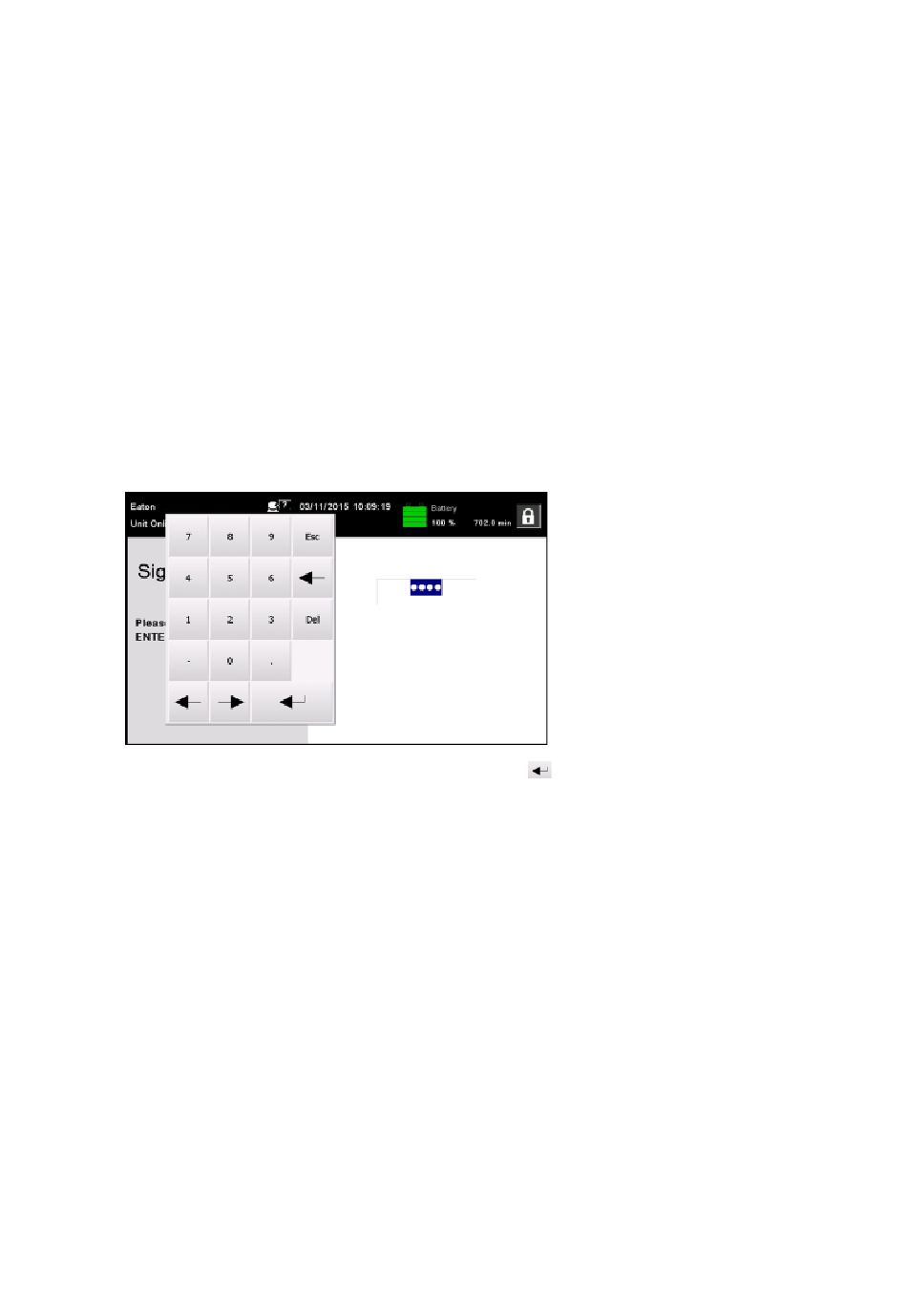

Figuur 42. Aanmeldvenster met wachtwoordveld
3. Voer het wachtwoord 0101 in en druk op
.
4. Selecteer Doorgaan.
