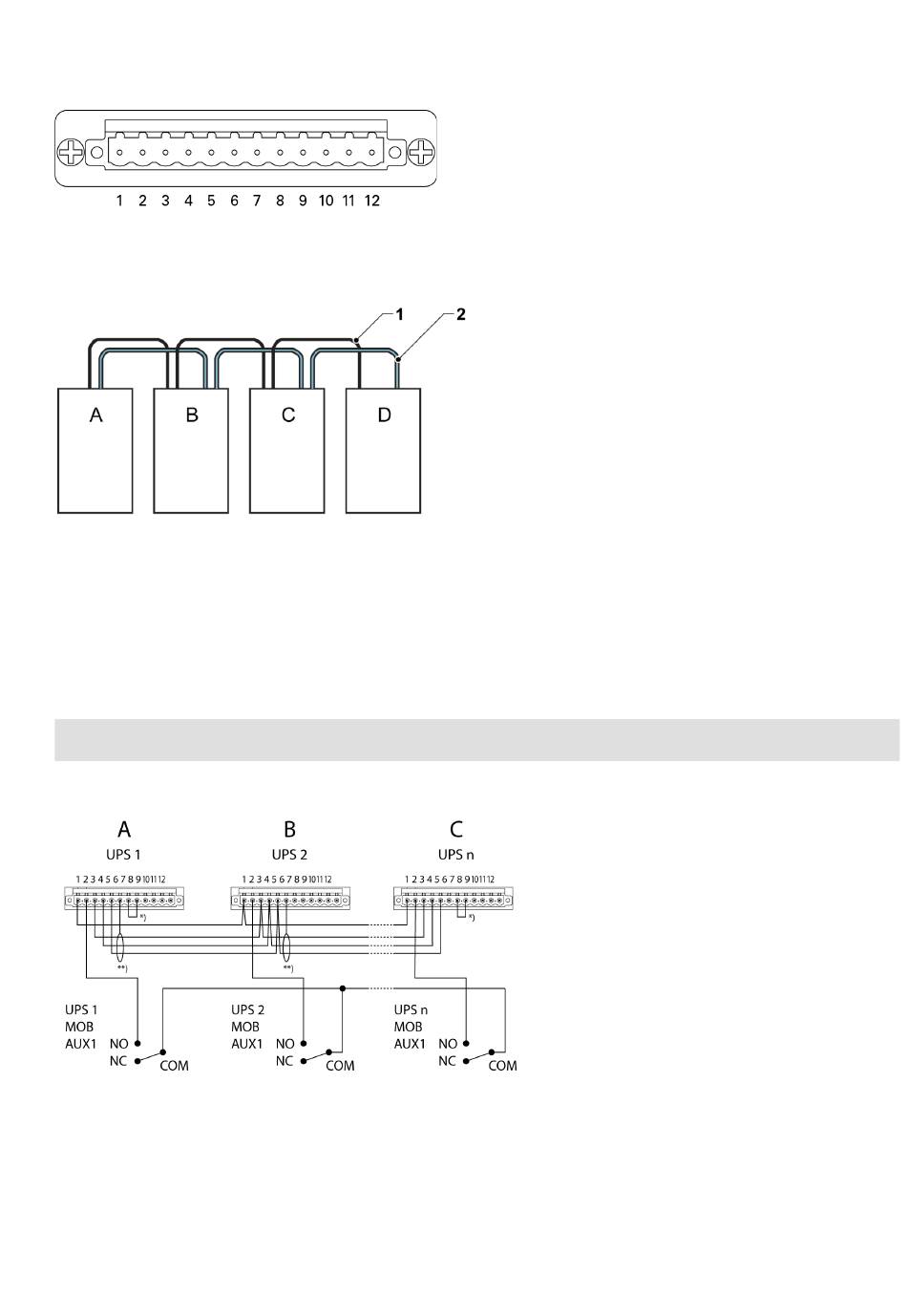

Figuur 32. Externe parallelle aansluiting
Figuur 33. Vereenvoudigde CAN- en Pull Chain-bedrading voor een parallel UPS-systeem
A
UPS 1
B
UPS 2
C
UPS 3 (indien geïnstalleerd)
D
UPS 4 (indien geïnstalleerd)
Deze tekening is voor gedistribueerde bypassbedrading bedoeld en is geen plattegrond.
OPMERKING:
UPS-units kunnen in iedere fysieke volgorde worden geplaatst.
Figuur 34. CAN- en Pull Chain-bedrading voor een parallelle UPS met MOB's
Merk op dat de afgeschermde kabel maar aan één zijde moet worden aangesloten.
EATON 93PM UPS
GEBRUIKERS- EN
INSTALLATIEHANDLEIDING
1
CAN
2
Pull Chain
P-164000249 - 007 2023
www.eaton.eu
7 7 2 2
