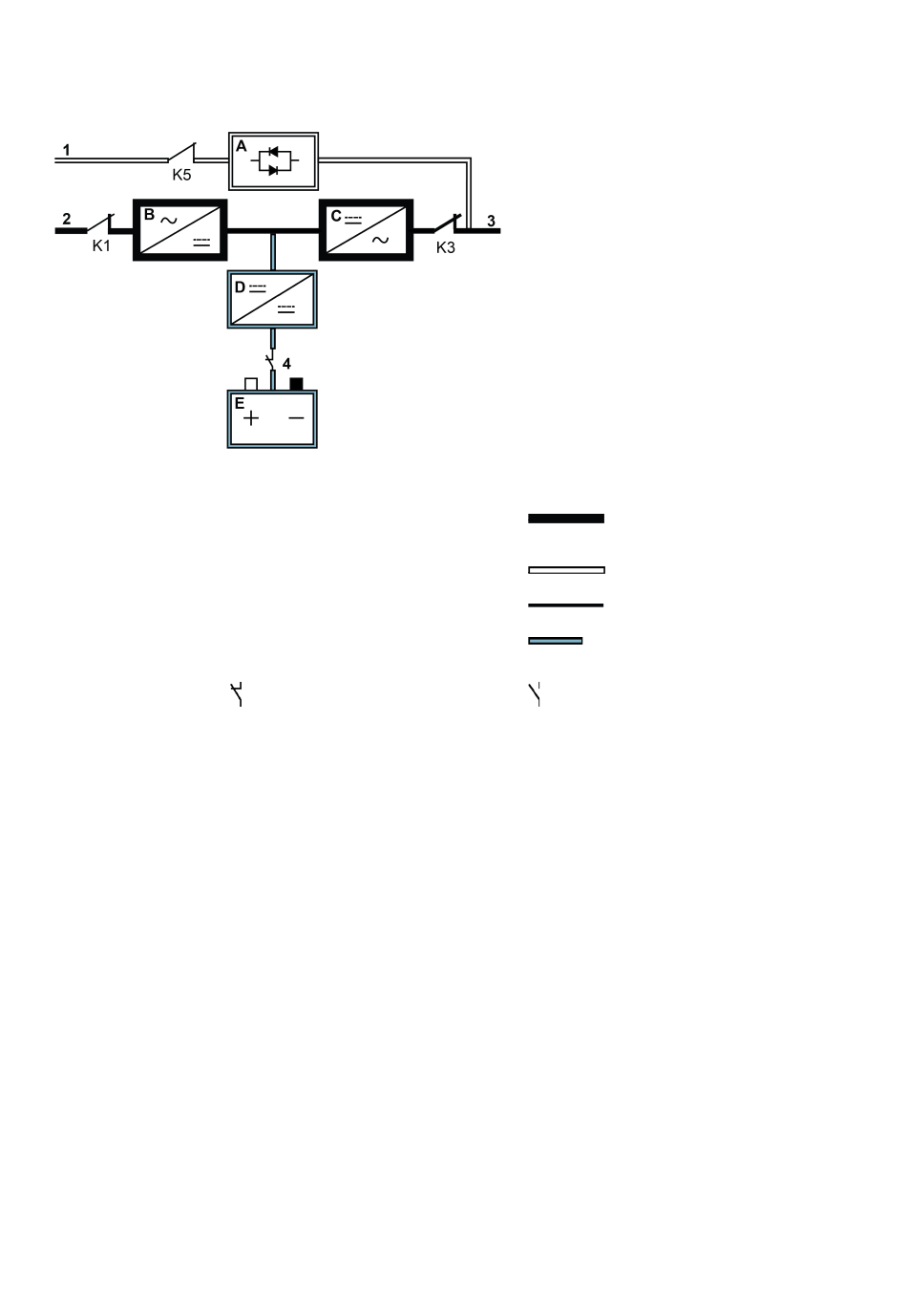

Figuur 4. Stroomtraject door de UPS in de dubbele conversiemodus
A
Statische
schakelaar
B
Gelijkrichter
C
Omvormer
D
Accu-
omzetter
E
Accu
Driefase AC-ingangsstroom wordt met een omzetter op meerdere niveaus met IGBT-voorzieningen naar
DC omgezet om een gereguleerde DC-spanning aan de omvormer te leveren. De UPS-status op het
display is Unit online en de UPM-status is Actief.
De accu-omzetter wordt gevoed door de gereguleerde DC-uitgang van de gelijkrichter en levert een
gereguleerde laadstroom aan de accu. De accu is altijd op de UPS aangesloten en staat klaar om de
omvormer te ondersteunen, mocht de netspanning niet beschikbaar zijn.
De omvormer levert driefase AC-spanning aan de kritische last. De omvormer maakt gebruik van
omzettertechnologie met meerdere niveaus met IGBT-apparaten en pulsbreedtemodulatie (PWM) om een
geregelde en gefilterde AC-spanning te verkrijgen.
Als de AC-netspanning wordt onderbroken of niet aan de specificaties voldoet, schakelt de UPS
automatisch naar de accumodus om de kritische last zonder onderbreking te ondersteunen. Bij herstel
van de netspanning keert de UPS naar de dubbele conversiemodus terug.
Als de UPS overbelast raakt of niet beschikbaar is, schakelt de UPS naadloos over naar de bypass-
modus en blijft vermogen via de statische bypass leveren. De UPS keert automatisch terug naar de
dubbele conversiemodus als de abnormale situatie, zoals langdurige overbelasting, wordt opgeheven en
de werking van het systeem binnen de gespecificeerde limieten wordt hersteld.
Als een UPM binnen de UPS een interne storing krijgt, zullen de resterende UPM's de last in de dubbele
conversiemodus blijven ondersteunen. De UPS is automatisch intern redundant als de UPS niet met
maximumvermogen werkt. Als er echter geen redundantie is tussen de UPM's als gevolg van een hoog
EATON 93PM UPS
GEBRUIKERS- EN
INSTALLATIEHANDLEIDING
1
Bypass-ingang
2
Gelijkrichteringang
3
Uitgang
4
Accubeveiliging
Gesloten
P-164000249 - 007 2023
www.eaton.eu
Hoofdvoedings-
stroom
Spanningvoerend
Spanningsvrij
Druppelstroom
Open
2 2 0 0
