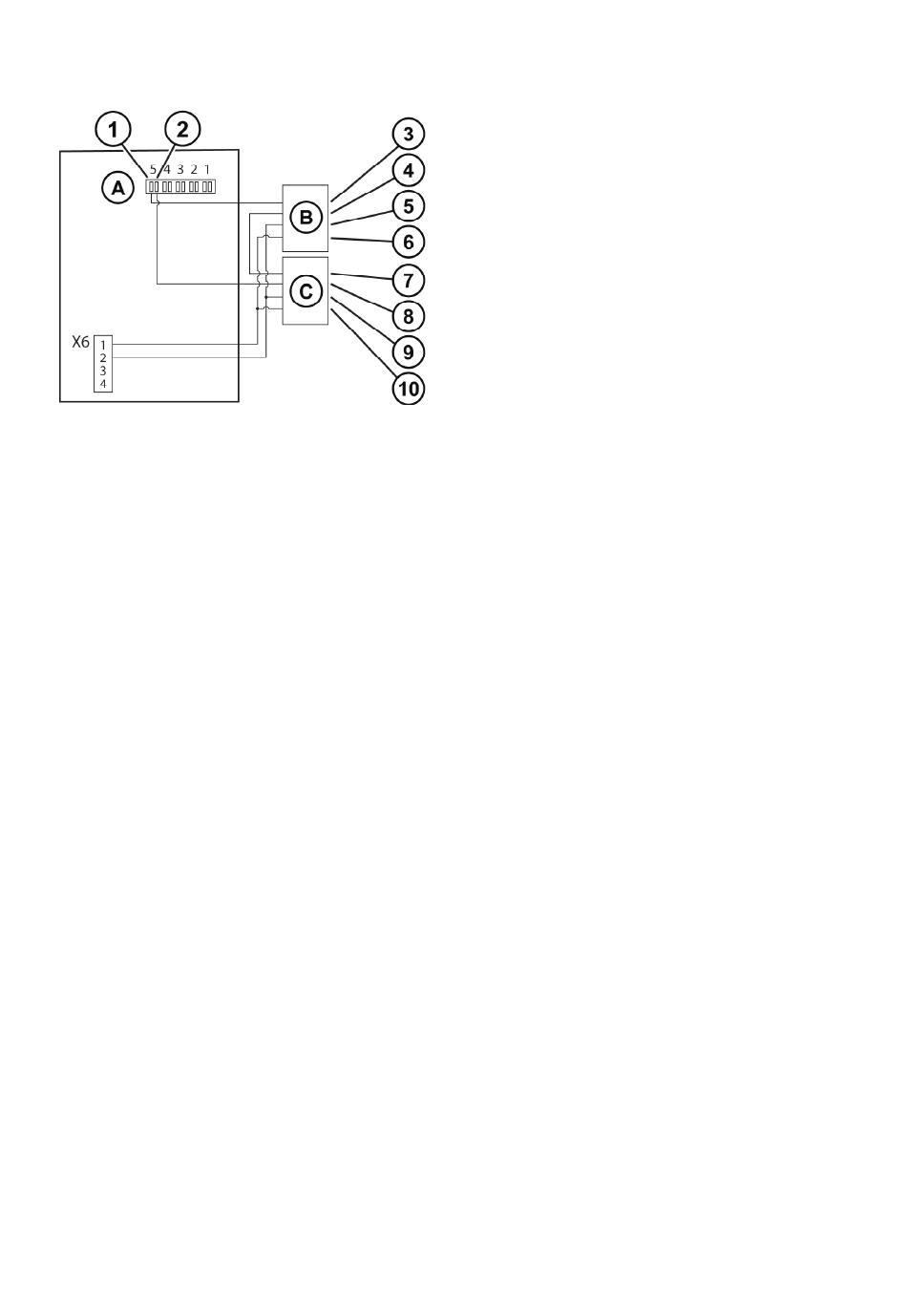

Figuur 27. Bedrading van de accu-afschakeling voor 200 kW 93PM UPS
A
Signaalingangen
B
Externe accubeveiliging
C
Externe accubeveiliging
1
Signaalingang 5 retour
2
Signaalingang 5
3
Aux-contact retour
4
Aux-contact
5 5 . . 6 6
E E e e n n e e x x t t e e r r n n e e E E P P O O - - s s c c h h a a k k e e l l a a a a r r i i n n s s t t a a l l l l e e r r e e n n
In een noodsituatie kan een externe EPO-schakelaar worden gebruikt om de UPS vanuit een locatie op
afstand af te schakelen en de stroom naar de kritische last uit te schakelen.
De EPO wordt op het bovenste voorpaneel van de UPS op de EPO-connector aangesloten. Figuur
Aansluitingen van de EPO-schakelaar toont de NO- en NC-aansluitingen van de EPO-schakelaar.
28:
EPO-connector (vooraanzicht):
•
A = Normaal open
•
B = Normaal gesloten
EATON 93PM UPS
GEBRUIKERS- EN
INSTALLATIEHANDLEIDING
5
Shuntafschakelspoel -
6
Shuntafschakelspoel +
7
Aux-contact retour
8
Aux-contact
9
Shuntafschakelspoel -
10
Shuntafschakelspoel +
P-164000249 - 007 2023
