Eaton 93PM Gebruikers- En Installatiehandleiding pagina 55
30-250 kva
Inhoudsopgave

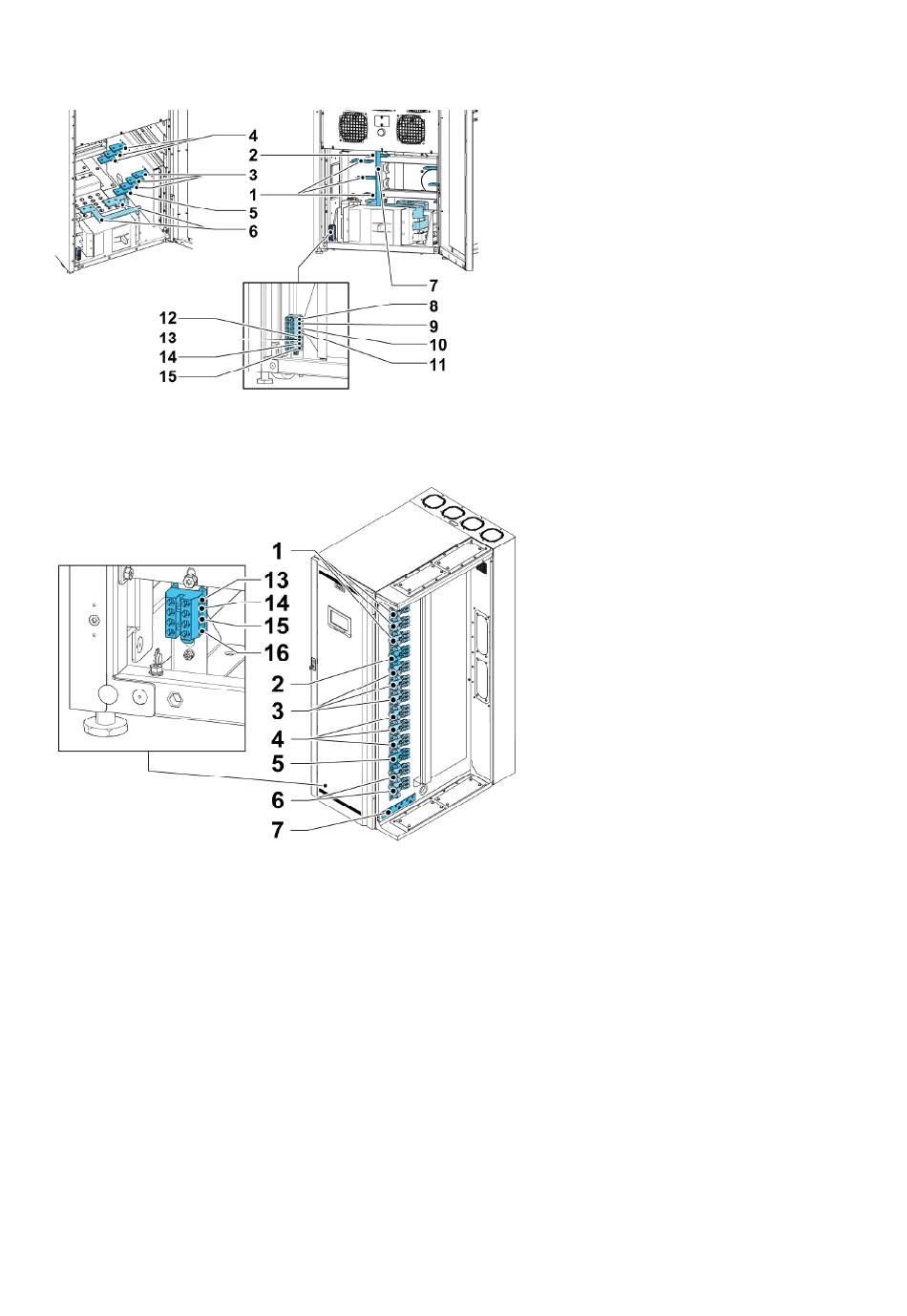

Figuur 14. Connectors en voedingskabelaansluitingen voor de 93PM 80-150 kVA
Figuur 15. Connectors en voedingskabelaansluitingen voor de 93PM 160-250 kVA UPS
1. X1: gelijkrichteringang L1-L3
2. X1: nulleider voor
gelijkrichteringang
3. X2: bypass-ingang L1-L3
4. X3: UPS-uitgang L1-L3
5. X2, X3: nulleider van UPS-uitgang
en bypass-ingang
6. Externe accu BATT+ en BATT-
7. PE
8. Nulpotentiaal
EATON 93PM UPS
GEBRUIKERS- EN
INSTALLATIEHANDLEIDING
9. X5:1
10. X5:2
11. X5:3
12. X5:4
13. X6:1
14. X6:2
15. X6:3
16. X6:4
P-164000249 - 007 2023
www.eaton.eu
5 5 5 5
