Inhoudsopgave
Geel symbool voor
bypassmodus
Rood symbool voor actief
alarm
7 7 . . 2 2 . . 2 2 . . 1 1
K K l l e e u u r r e e n n v v a a n n L L E E D D - - i i n n d d i i c c a a t t o o r r e e n n
De optionele LED-indicatoren bestaan uit twee rijen LED's links en rechts van de deur van de UPS-kast.
De LED's zijn rood, groen en geel (RGY = red, green, yellow). De kleur van de LED geeft de toestand van
de UPS aan. De meest urgente toestand wordt altijd getoond. Er wordt slechts één kleur tegelijk getoond.
De onderstaande tabel geeft aan welke kleur wordt getoond.

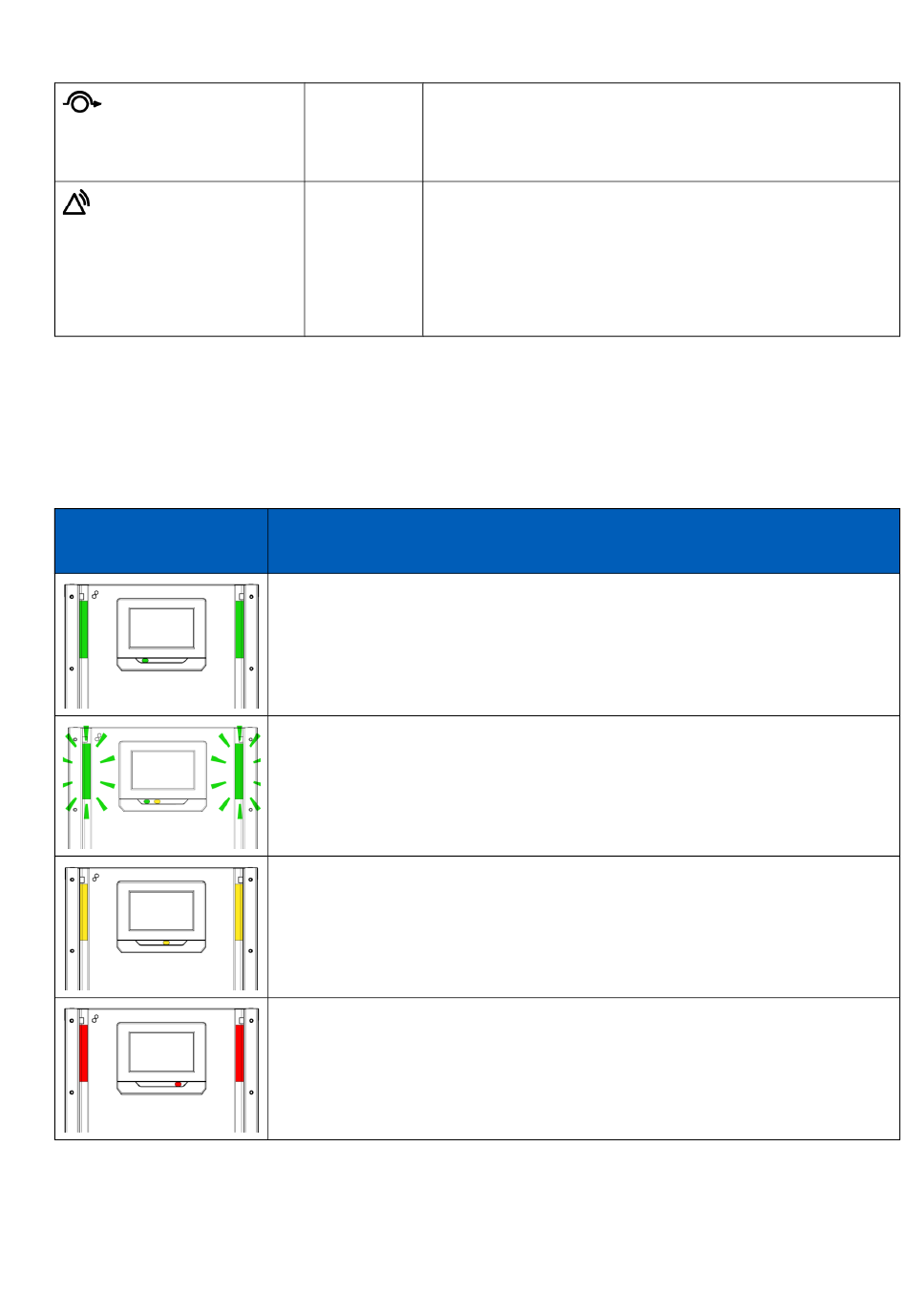

Tabel 20. Kleuren van LED-indicatoren (scherm en deur)
Kleuren van LED-
indicatoren (scherm en
deur)
EATON 93PM UPS
GEBRUIKERS- EN
INSTALLATIEHANDLEIDING
Aan
De UPS staat in bypassmodus. De kritische last wordt
door de bypassbron van stroom voorzien. De groene
indicator voor normale werking brandt niet als het
systeem in de bypassmodus staat.
Aan
De UPS heeft een actief alarm en vereist onmiddellijk
aandacht. Het scherm toont de actieve alarmen met de
hoogste prioriteit. Alle alarmen gaan vergezeld van een
hoorbare sirene. Druk om de sirene te stoppen eenmaal
op één van de knoppen van het bedieningspaneel. De
alarmindicator kan tegelijk met andere indicatoren
branden.
Normale werking
Accumodus
De groene LED's aan de zijkant van de deur van de UPS-kast knipperen en
het gele symbool voor accumodus brandt onder de display. Omdat de
accumodus een normale toestand van de UPS is, blijft ook het groene
symbool voor normale werking onder de display branden.
Bypassmodus
Alarm
UPS-status
