K K a a b b e e l l t t o o e e g g a a n n g g s s e e t t b b o o v v e e n n
De volgende figuur toont de bovenste kabeltoegangsset voor 30-150 kVA UPS-units. De bovenste
kabeltoegangset is optioneel. Zie paragraaf
onderdeelnummer van de wartelplaat is P-157001278 (PLAAT 93PM FLENS D2 BLIND).

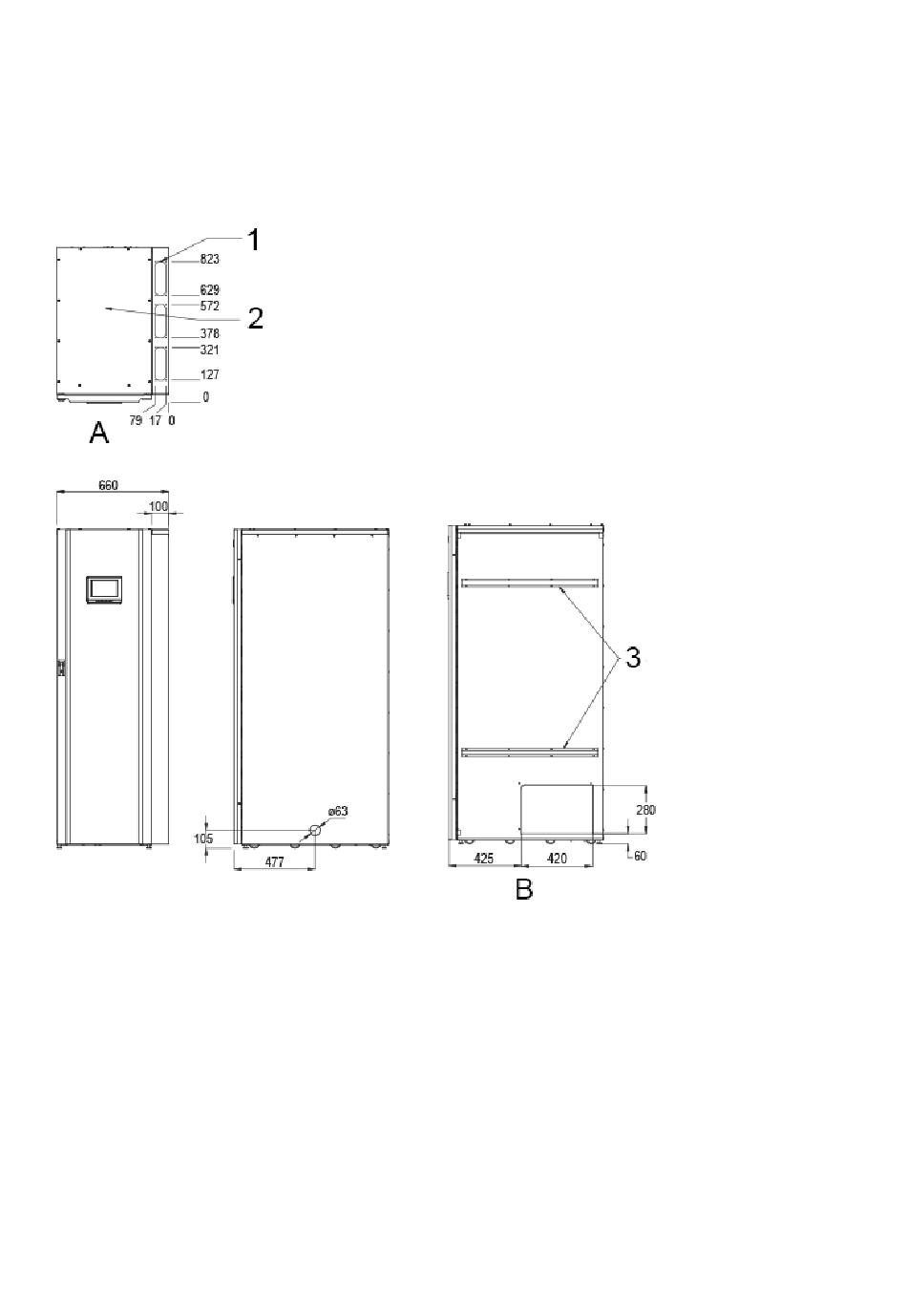

Figuur 16. 93PM 30-150 kVA bovenste kabeltoegangsset
A
Bovenaanzicht
B
Aanzicht van rechts
EATON 93PM UPS
GEBRUIKERS- EN
INSTALLATIEHANDLEIDING
Kabeltoegangset boven voor meer informatie. Het
3.6.4
1
Wartelplaat kabeltoegang bovenkant
2
Bovenpaneel (afneembaar)
3
Kabelbindingsprofiel
