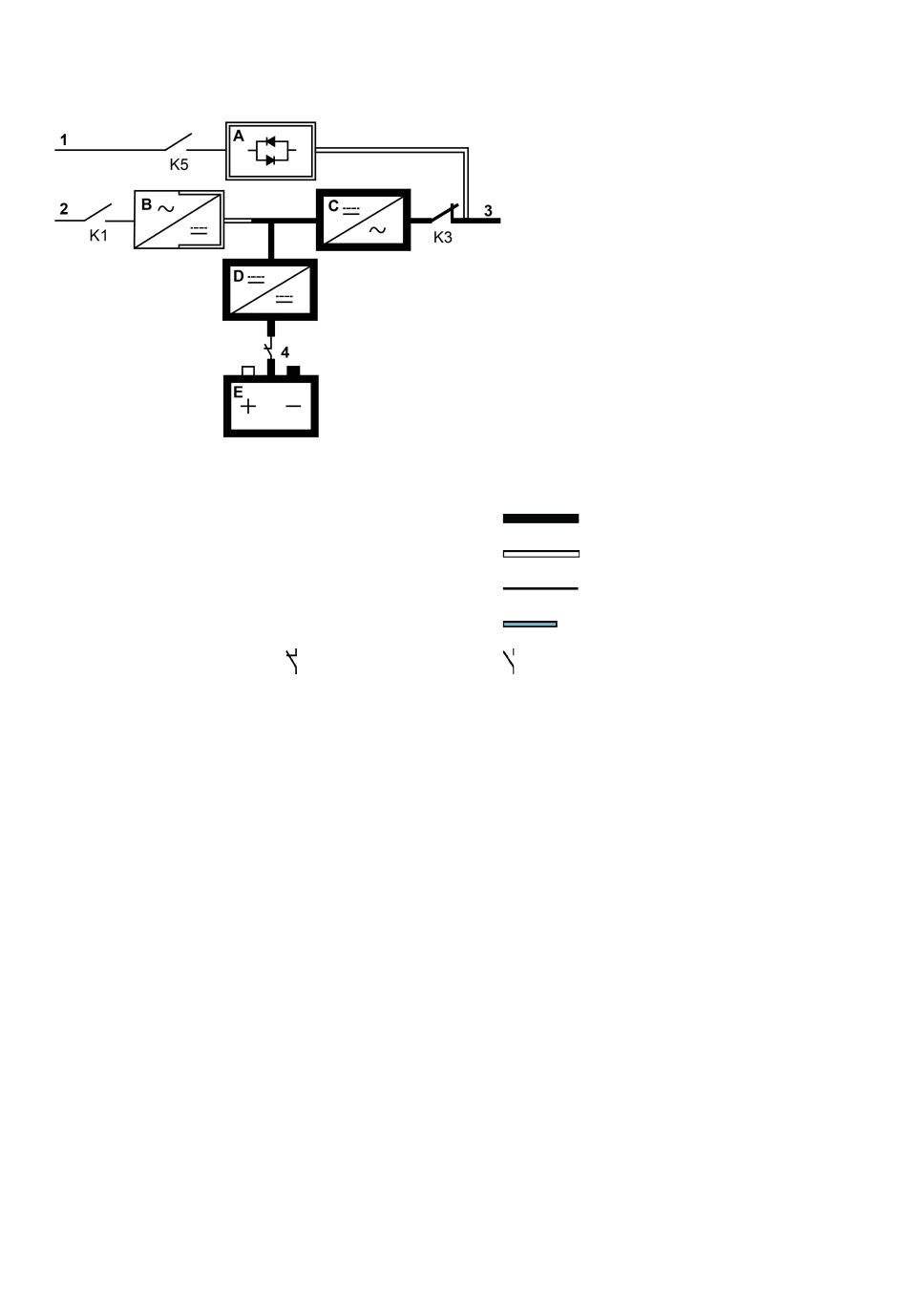

Figuur 6. Traject van de stroom door de UPS in de accumodus
A
Statische schakelaar 1
B
Gelijkrichter
C
Omvormer
D
Accu-omzetter
E
Accu
Tijdens een stroomuitval heeft de gelijkrichter niet langer een AC-spanningsbron van waaruit de DC-
uitgangsspanning die nodig is om de omvormer te ondersteunen kan worden geleverd. Het ingangsrelais
K1 gaat open en de UPS-uitgang wordt door accu's via de omvormer gevoed. Als de omvormer door de
overgang ononderbroken werkt, blijft de last continu zonder storing ondersteund. Als de statische bypass
van de UPS vanuit dezelfde bron als de UPS-gelijkrichter wordt gevoed, opent ook de backfeed-
beschermingsschakelaar K5. Het openen van K1 en K5 voorkomt dat systeemspanningen teruglekken en
de ingangsbron opnieuw via de statische schakelaar of gelijkrichter binnenkomen.
Als de ingangsstroom niet terugkeert of niet binnen het toegelaten bereik voor normale werking valt, blijft
de accu zich ontladen tot een niveau van DC-spanning wordt bereikt waardoor de omvormer de
aangesloten lasten niet langer kan ondersteunen. Als dit gebeurt, geeft de UPS een reeks akoestische en
visuele alarmsignalen om aan te geven dat de accu's nog een minimumvermogen over hebben en een
systeemuitschakeling nadert. Tenzij de netspanning wordt hersteld, kan de uitgang maximaal 2 minuten
worden ondersteund voordat het vermogen van het systeem wordt uitgeschakeld. Als de bypass-bron
beschikbaar is, schakelt de UPS over naar de bypass-modus in plaats van uit te schakelen.
Als de ingangsstroom op enig moment tijdens het ontladen van de accu weer beschikbaar komt, sluiten
K1 en K5 en keert de UPS terug naar normaal bedrijf. De UPS zal ook beginnen met het opladen van de
accu's om het vermogen te herstellen.
EATON 93PM UPS
GEBRUIKERS- EN
INSTALLATIEHANDLEIDING
Bypass-ingang
2
Gelijkrichteringang
3
Uitgang
4
Accubeveiliging
Gesloten
P-164000249 - 007 2023
www.eaton.eu
Hoofdvoedingsstroom
Spanningvoerend
Spanningsvrij
Druppelstroom
Open
2 2 3 3
