De Eaton 93PM 80-250 kVA UPS kan worden uitgerust met een extern accusysteem. Eaton biedt externe
accukasten aan voor gebruik in combinatie met de Eaton 93PM UPS.
Zie paragraaf
Specificatie accu voor gedetailleerde specificaties betreffende de accu's.
9.6
3 3 . . 7 7 . . 1 1
U U P P S S - - a a c c c c u u s s c c h h a a k k e e l l a a a a r r
De UPS-accuschakelaar is bedoeld om het installeren van externe accukasten of accurekken
gemakkelijker te maken. Het aanbod van UPS-accuschakelaars bevat modellen met één
hoofdaccubeveiliging en behuizing en modellen die meerdere parallel aangesloten accukasten of -rekken
ondersteunen. Bij oplossingen met meerdere stroomonderbrekers is het vermogen van de
hoofdstroomonderbreker op het vermogen van de UPS afgestemd en de stroomonderbrekers van de
speciale accustreng kunnen met of zonder redundantie worden geleverd.

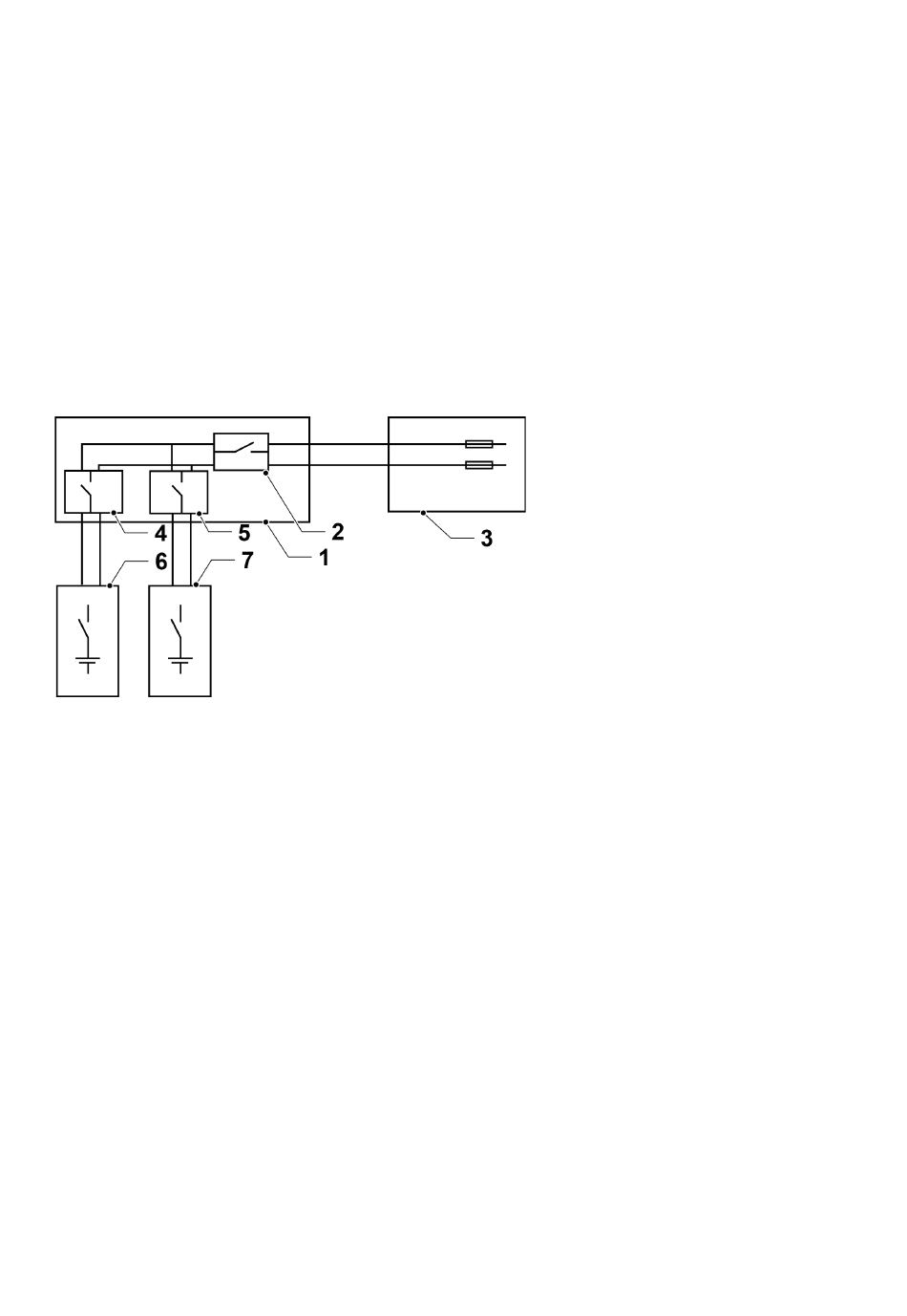

Figuur 8. Bekabelingsschema UPS-accuschakelaar
1. Externe accuschakelaar
2. Beveiliging
3. UPS
4. Strengbeveiliging 1
3 3 . . 8 8
S S t t a a n n d d a a a a r r d d s s y y s s t t e e e e m m c c o o n n f f i i g g u u r r a a t t i i e e s s
U U P P S S - - v v e e r r m m o o g g e e n n
Het maximaal haalbare vermogen voor het UPS-systeem wordt bepaald door de grootte van het UPS-
kastframe. Het aantal UPM-vermogensmodules bepaalt het nominale vermogen van de UPS. Als
upgraden nodig is, moet de statische bypass van het systeem worden gekozen op basis van het
toekomstige maximumlastvermogen en het aantal UPM's wordt op basis van de capaciteitseisen voor dag
1 gekozen.
De volgende UPS-configuraties met verschillende groottes van de statische bypass en aantal UPM's zijn
mogelijk:
EATON 93PM UPS
GEBRUIKERS- EN
INSTALLATIEHANDLEIDING
5. Strengbeveiliging n
6. Accukast 1
7. Accukast n
