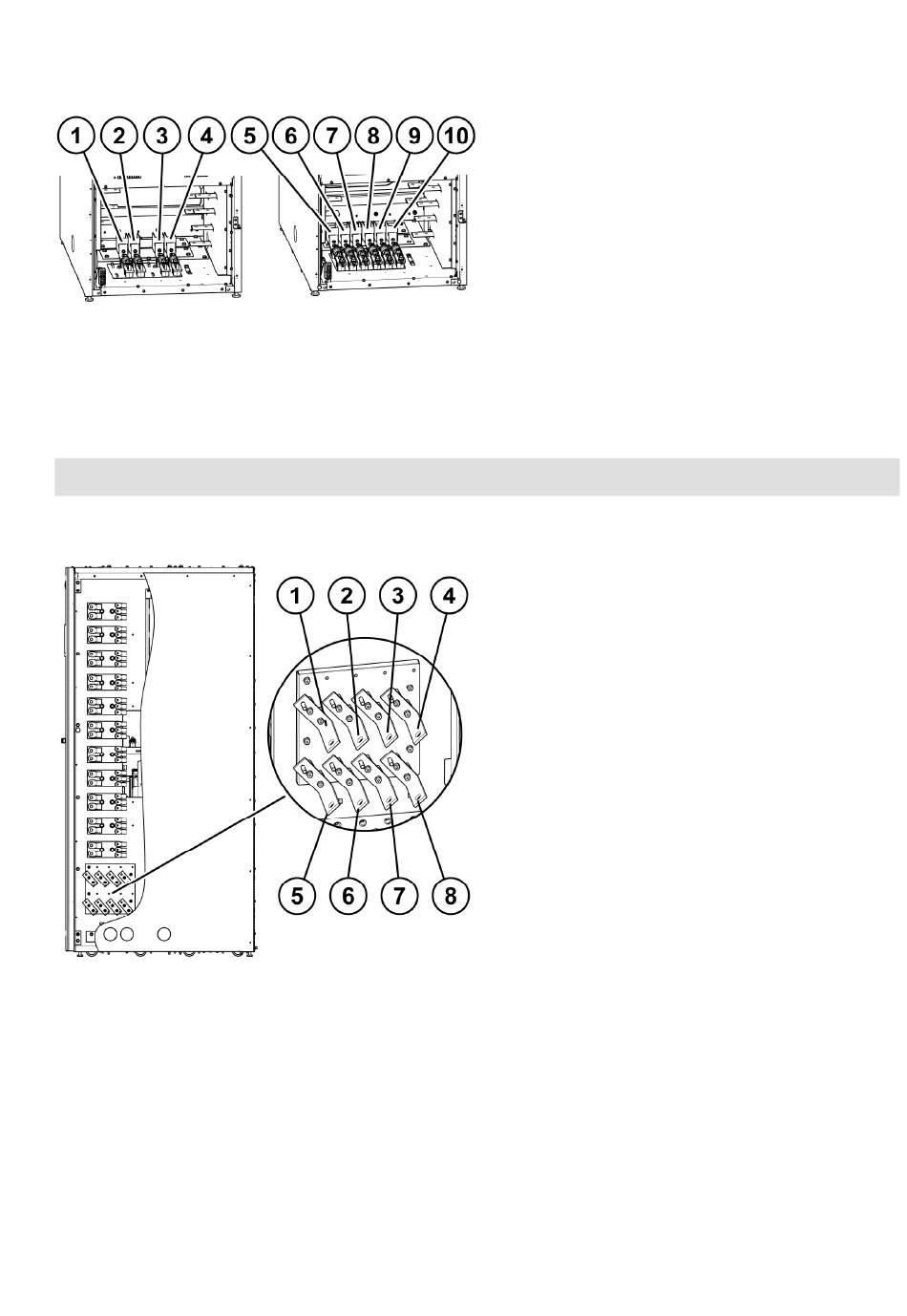

Figuur 23. Accuklemmen met optionele gescheiden accu voor respectievelijk 93PM 100 kW en 150 kW
1. Accu + voor UPM 2
2. Accu + voor UPM 1
3. Accu - voor UPM 2
4. Accu - voor UPM 1
5. Accu + voor UPM 3
Nummers 1-4 verwijzen naar 93PM 100 kW UPS-frame, nummers 5-10 naar 93PM 150 kW
OPMERKING:
UPS-frame.
Figuur 24. Accuklemmen met optionele gescheiden accu voor 93PM 200 kW
1. Accu + voor UPM 1
2. Accu + voor UPM 2
3. Accu + voor UPM 3
4. Accu + voor UPM 4
EATON 93PM UPS
GEBRUIKERS- EN
INSTALLATIEHANDLEIDING
6. Accu + voor UPM 2
7. Accu + voor UPM 1
8. Accu - voor UPM 3
9. Accu - voor UPM 2
10. Accu - voor UPM 1
5. Accu - voor UPM 1
6. Accu - voor UPM 2
7. Accu - voor UPM 3
8. Accu - voor UPM 4
