Eaton 93PM Gebruikers- En Installatiehandleiding pagina 64
30-250 kva
Inhoudsopgave
A
Signaalingangen
B
Externe accubeveiliging
C
Externe accubeveiliging
D
Interne accubeveiliging
1
Signaalingang 5 retour
2
Signaalingang 5
3
Aux-contact retour

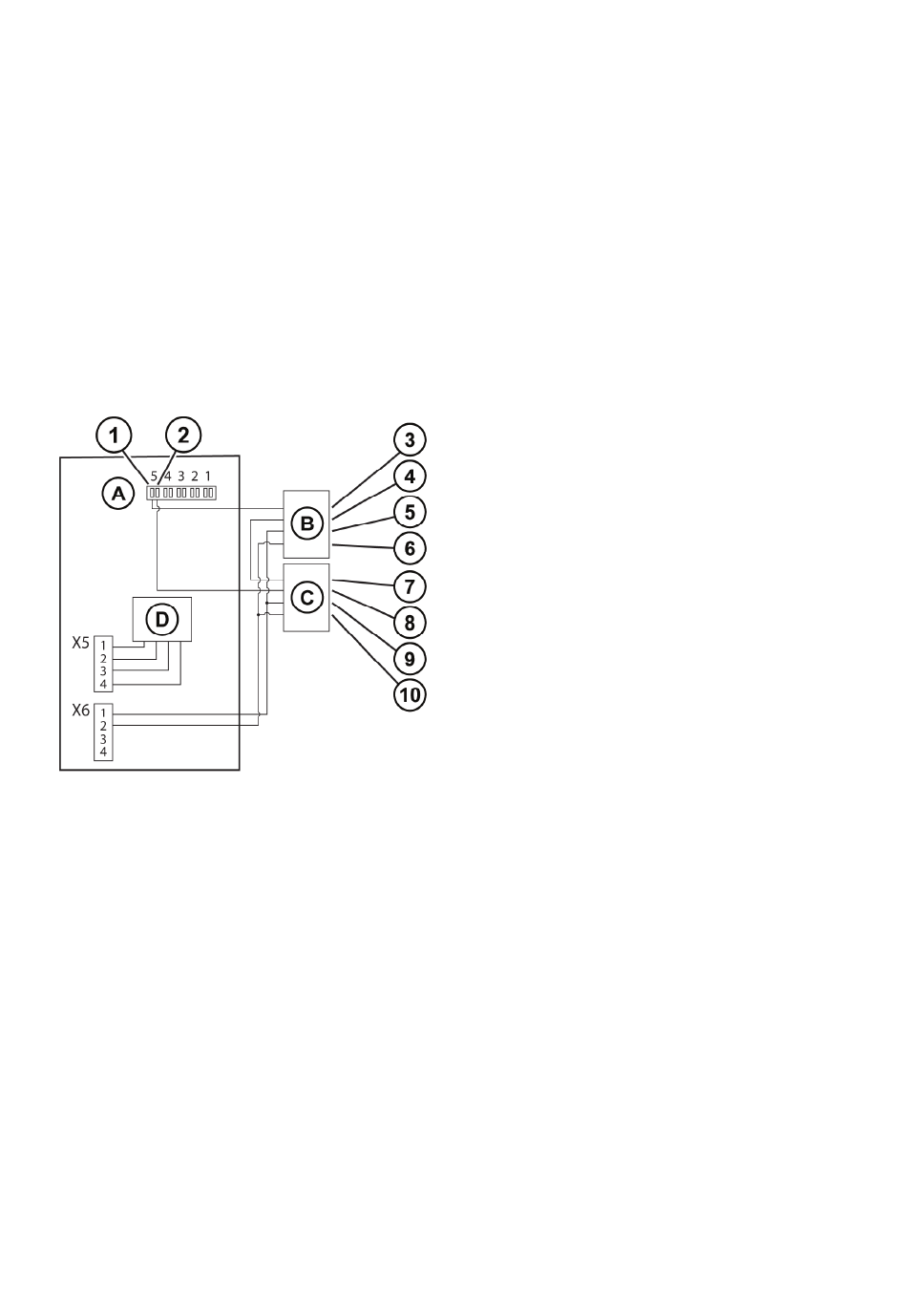

Figuur 26. Bedrading van de accu-afschakeling voor 100-150 kW 93PM UPS
A
Signaalingangen
B
Externe accubeveiliging
C
Externe accubeveiliging
D
Interne accubeveiliging
1
Signaalingang 5 retour
2
Signaalingang 5
3
Aux-contact retour
EATON 93PM UPS
GEBRUIKERS- EN
INSTALLATIEHANDLEIDING
4
Aux-contact
5
Shuntafschakelspoel +
6
Shuntafschakelspoel -
7
Aux-contact retour
8
Aux-contact
9
Shuntafschakelspoel +
10
Shuntafschakelspoel -
4
Aux-contact
5
Shuntafschakelspoel -
6
Shuntafschakelspoel +
7
Aux-contact retour
8
Aux-contact
9
Shuntafschakelspoel -
10
Shuntafschakelspoel +
P-164000249 - 007 2023
