3.0 R
ESPALDO

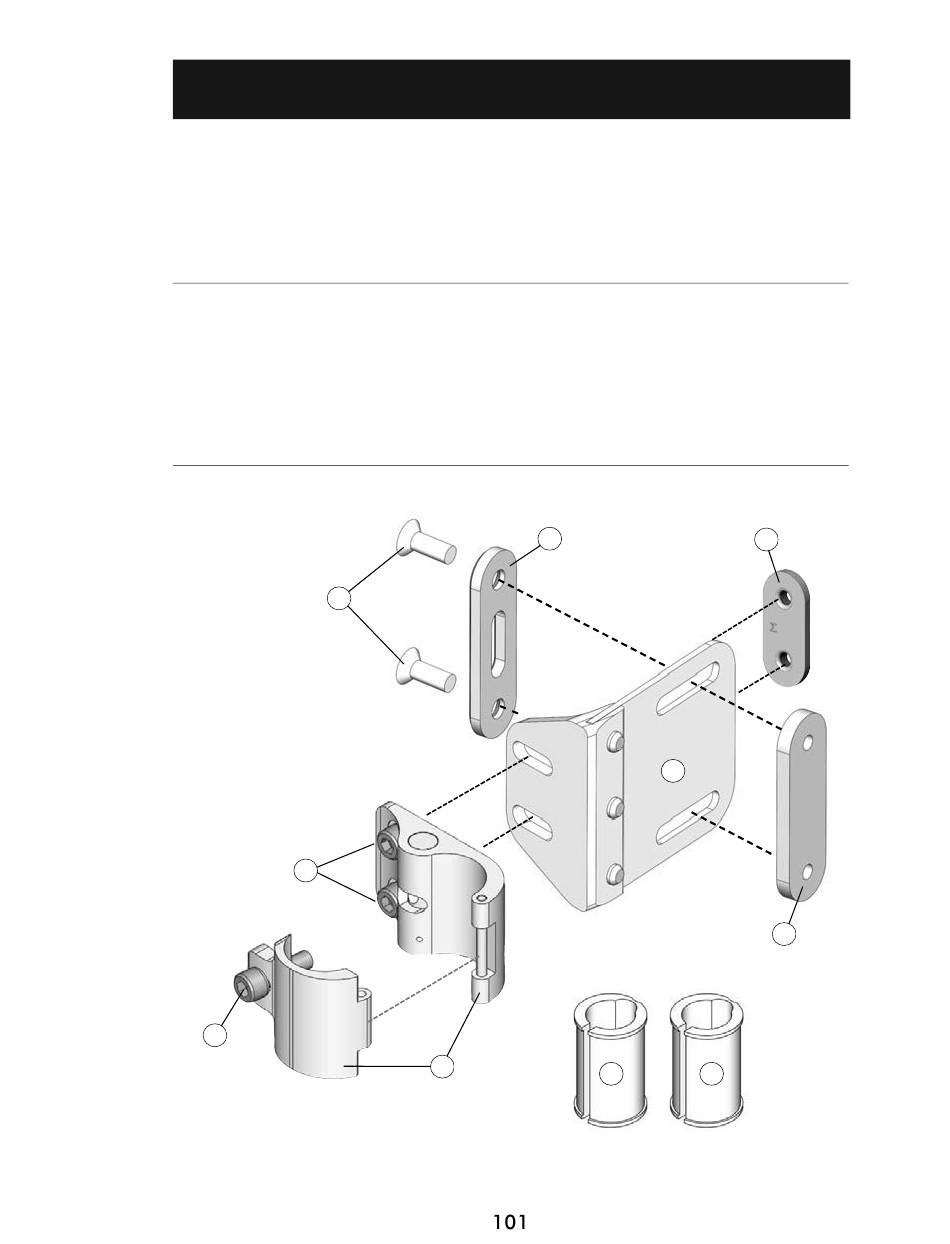

3.1 Kit de componentes de montaje fijo
i) Conjunto del soporte de montaje (se instala en la estructura del respaldo Mx2):
2 2 - Soportes de montaje fijo (A)
2 - Placas de tuercas de soporte fijo (B)
ii) Conjunto de abrazaderas del montante (se instala en los montantes
de respaldo de la silla de ruedas):
2 - Abrazadera del montante (E)
2 - Latiguillos de montante
22 mm (7/8 pulg.) (F)
2 - Latiguillos de montante
19 mm (3/4 pulg.) (G)
(Se muestra el conjunto de componentes derecho)
D
H
J
MX2 - I
NSTALACIÓN DE MONTAJE FIJO
2 - Placas de arandelas de soporte fijo (C)
4 - Tornillos de soporte fijo (D)
4 - Tornillos de ajuste de profundidad/
2 - Tornillos de abrazadera de montante (J)
2 - Placas de tuercas de abrazadera de
E
reclinación (H)
montante (K)
C
A
G
F
19 mm
22 mm
(3/4
)
(7/8
pulg.
pulg.
K
B
)
