4.0 E
MX2 - I I
NCOSTO

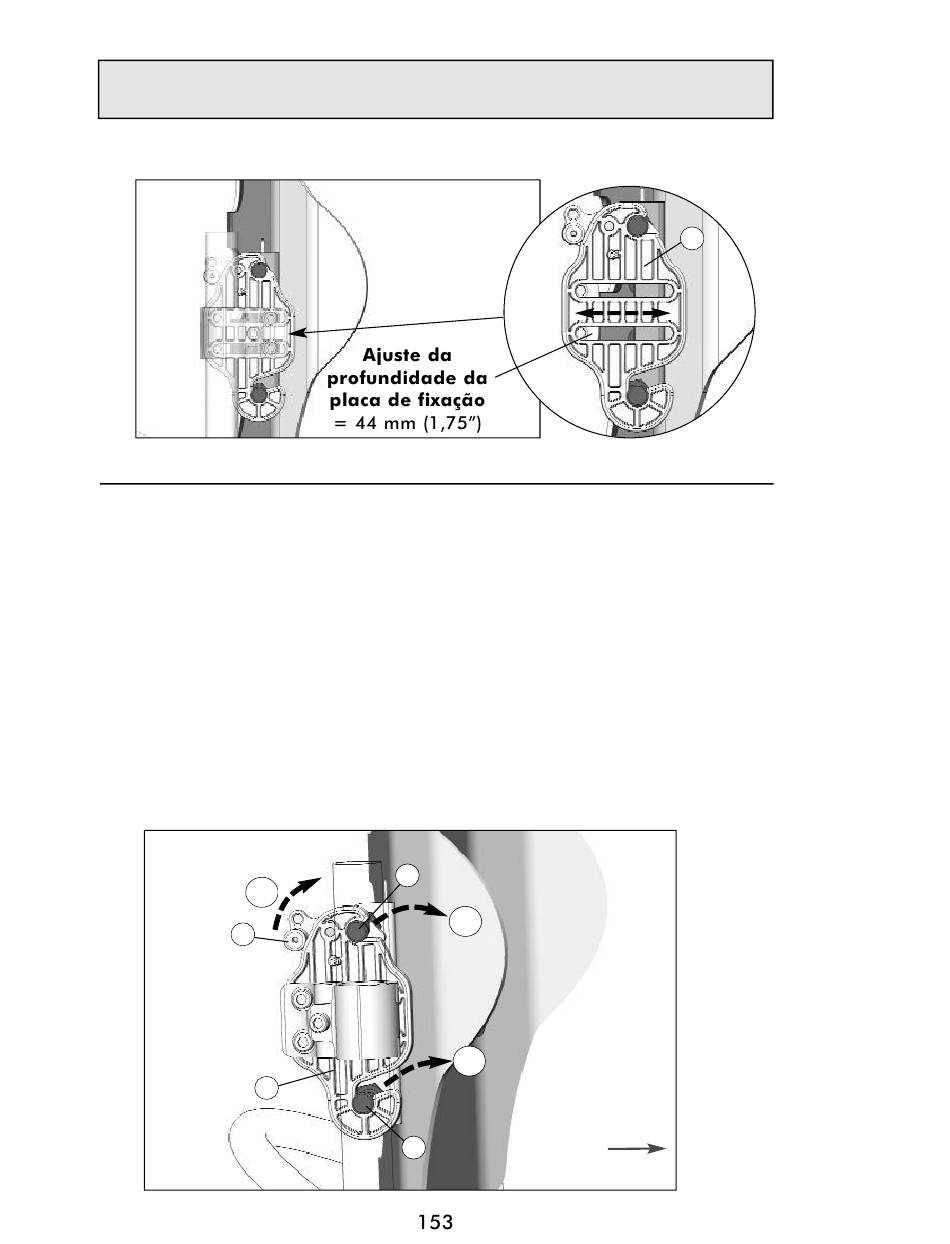

Instalação do MX2: Ajuste da profundidade do encosto
Fig. 11
4.9 Remover o encosto MX2 das ferragens QR
1
Remova/desengate o encosto MX2 das placas de fixação (A) do seguinte
modo (consulte a Fig.12 abaixo):
i. De pé atrás da cadeira de rodas, levante simultaneamente o mecanismo
de desengate de fecho (B) em ambas as placas de fixação (1);
ii. Com os fechos abertos, pressione a parte superior do encosto MX2
para a frente (2) para desengatar os pinos de fixação superiores (C)
das placas de fixação (A).
iii. Com os pinos superiores desengatados, levante o encosto MX2 para
cima e para a frente (3) para soltar os pinos de fixação inferiores (D) das
placas de fixação.
Remover/Desengatar o encosto MX2
Fig. 12
1
B
A
All manuals and user guides at all-guides.com
NSTALAÇÃO DE MONTAGEM REMOVÍVEL
C
2
3
D
C
Vista frontal
