4.0 I
NSTALACE OPĚRADLA

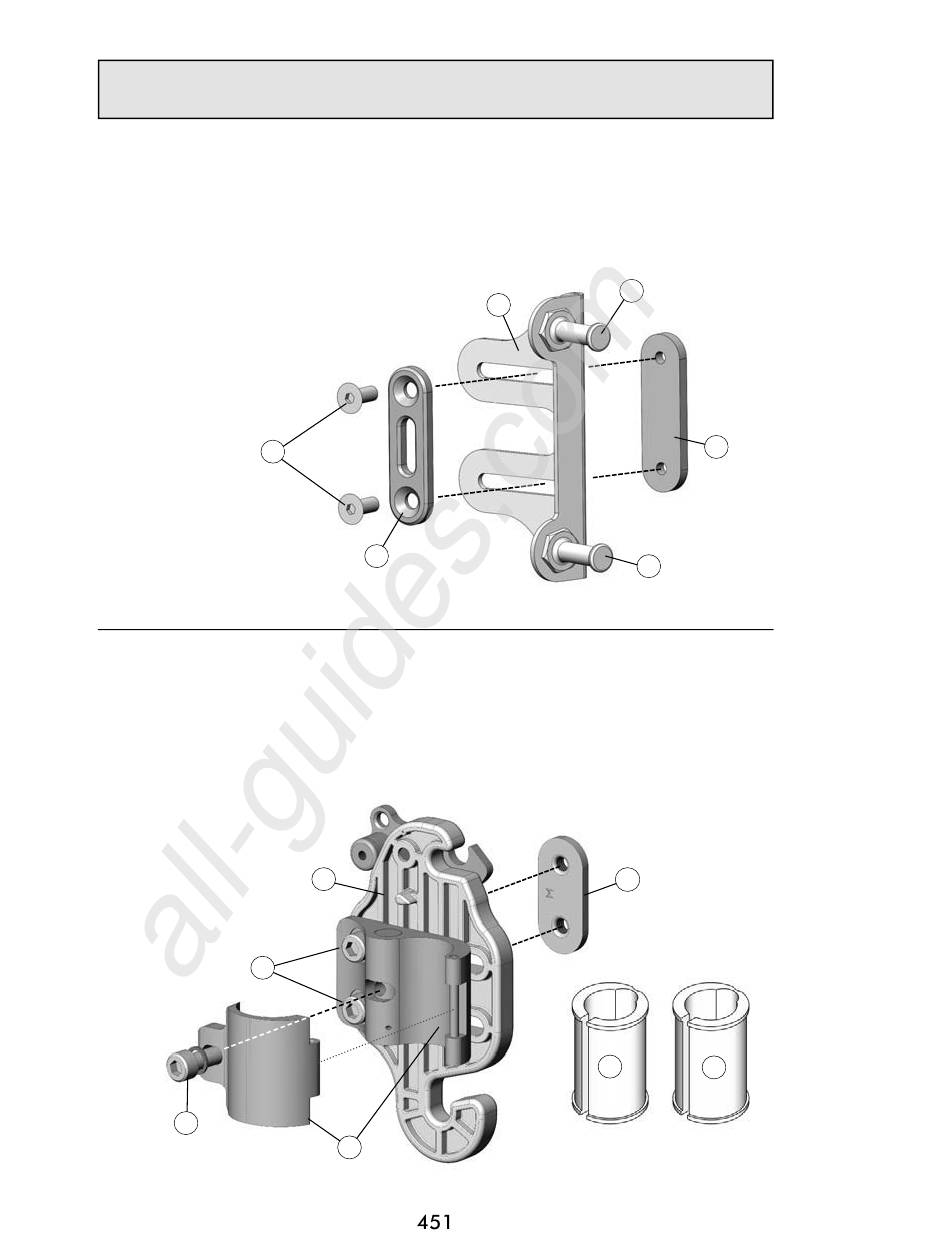

4.1 Sada příslušenství pro odnímatelnou (rychloupínací) montáž:
i) Sestava rychloupínacího montážního držáku (instaluje se na zadní plášť MX2):
2 – Rychloupínací montážní držáky MX2 (A)
4 – Rychloupínací montážní kolíky (B)
4 – Šrouby pro seřízení šířky/výšky (C)
2 – Podložkové destičky pro montážní držáky (D)
2 – Maticové destičky pro montážní držáky (E)
C
ii) Sestava upínačů na zadní svislé trubky (instaluje se na zadní svislé trubky
invalidního vozíku):
2 – Malé montážní destičky (F)
2 – Upínač na zadní svislou trubku (G)
2 – Vložky pro zadní svislé trubky 22 mm (7/8palce) (H)
2 – Vložky pro zadní svislé trubky 19 mm (3/4palce) (J)
(znázorněna je pravá sestava)
K
L
All manuals and user guides at all-guides.com
MX2 –
A
D
(znázorněna je pravá sestava)
4 – Šrouby pro seřízení hloubky / úhlu sklonu (K)
2 – Šrouby upínačů na zadní svislé trubky (L)
2 – Maticové destičky upínačů na zadní
F
G
ODNÍMATELNÁ MONTÁ
B
B
svislé trubky (M)
M
J
19 mm
(3/4
)
palce
ž
E
H
22 mm
(7/8
)
palce
