3.0 MX2
ATLOŠAS

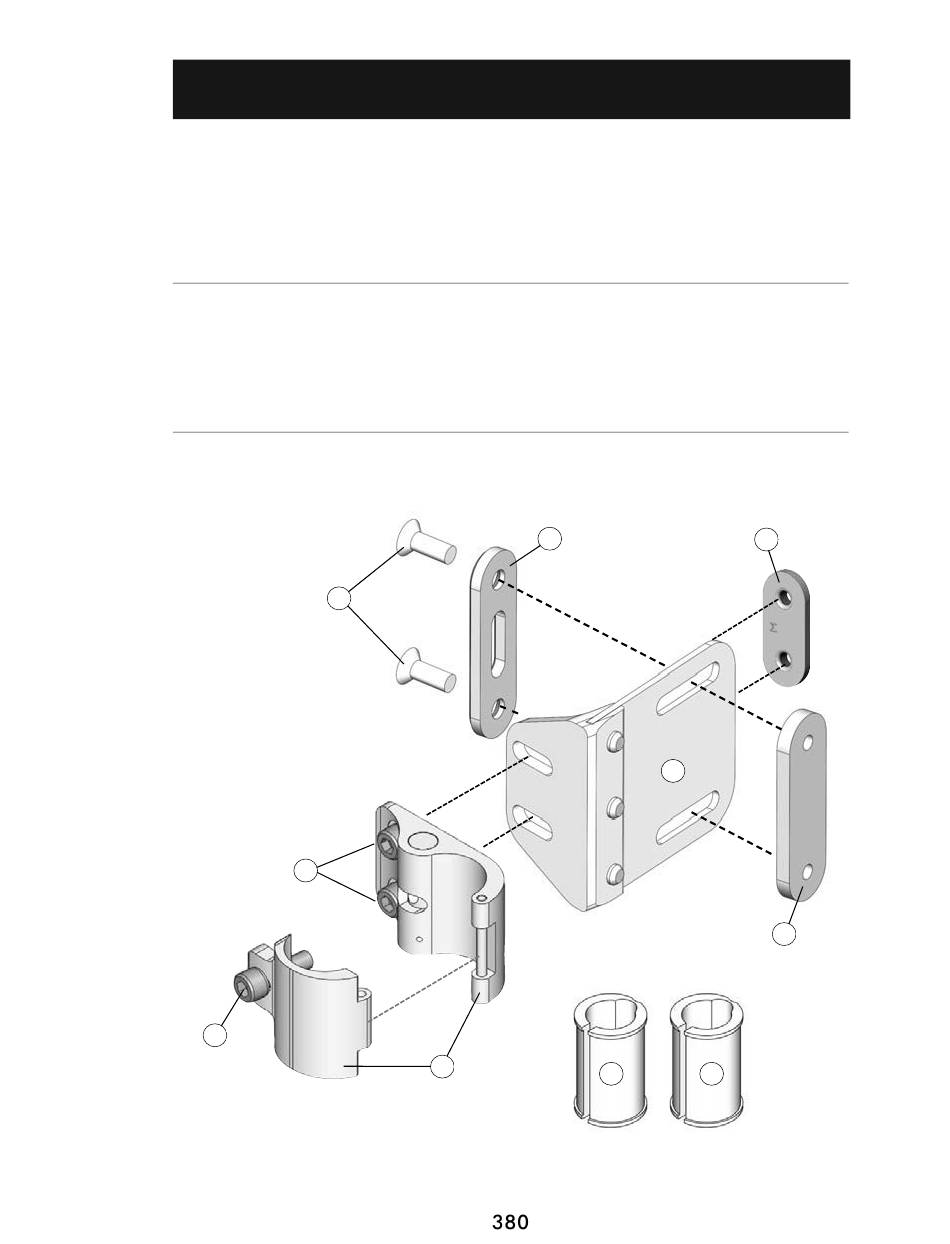

3.1 Fiksuoto montavimo detalių rinkinys
i) Montavimo laikiklio konstrukcija (montuojama ant MX2 atlošo rėmo):
2 – Fiksuoto montavimo laikikliai (A)
2 – Fiksuoto rėmo veržlės plokštelės (B)
ii) Strypo spaustukų konstrukcija (montuojama ant vežimėlio atlošo strypų):
2 – Strypo spaustukas (E)
2 – Strypų intarpai 22 mm (7/8 col.) (F)
2 – Strypų intarpai 19 mm (3/4 col.) (G)
(pavaizduotos surinktos detalės iš dešinės)
D
H
J
–
FIKSUOTOS ATRAMOS MONTAVIMAS
2 – Fiksuoto rėmo tarpinės plokštelės (C)
4 – Fiksuoto rėmo varžtai (D)
4 – Gylio / atlenkimo reguliavimo varžtai (H)
2 – Strypų spaustukų varžtai (J)
2 – Strypų spaustuko veržlės plokštelės (K)
C
E
19 mm
(3/4
K
A
B
G
F
22 mm
(7/8
)
)
col.
col.
7
