SELKÄNOJA
Vakiokokoonpanossa MX2:n kepin puristimet (A) ja kiinnityslevyt ( B ) asennetaan
selkänojakeppeihin takimmaisessa asennossa. Tämä kokoonpano maksimoi
pyörätuolin käytettävissä olevan istuinsyvyyden, katso kuva 2.
Käänteisessä kokoonpanossa* kepin puristimia (A) käännetään 180°
takakeppien ympäri. Tämä kokoonpano minimoi käytettävissä olevan
istuinsyvyyden ja asettaa MX2 -selkänojan asennon tarvittaessa enemmän
eteenpäin, katso kuva 3.
Kepin puristimet (A) tarjoavat 38
(suhteessa selkänojakeppiin) valitun kiinnityskokoonpanon perusteella.
Huomaa: Katso luvusta 4.8 tarkemmat MX2:n irrotettavan asennuksen
syvyyden säätämisohjeet.
*Käännä kiinnityslevy/kepin puristin etummaisimpaan asentoon:
1
Irrota kiinnityslevy (B) kepin puristimesta (A) (2 ruuvia);
2
Käännä kepin puristinta (A) 180° ja kokoa kiinnityslevy (B) uudelleen
samassa suunnassa (kuvan 3 mukaisesti)

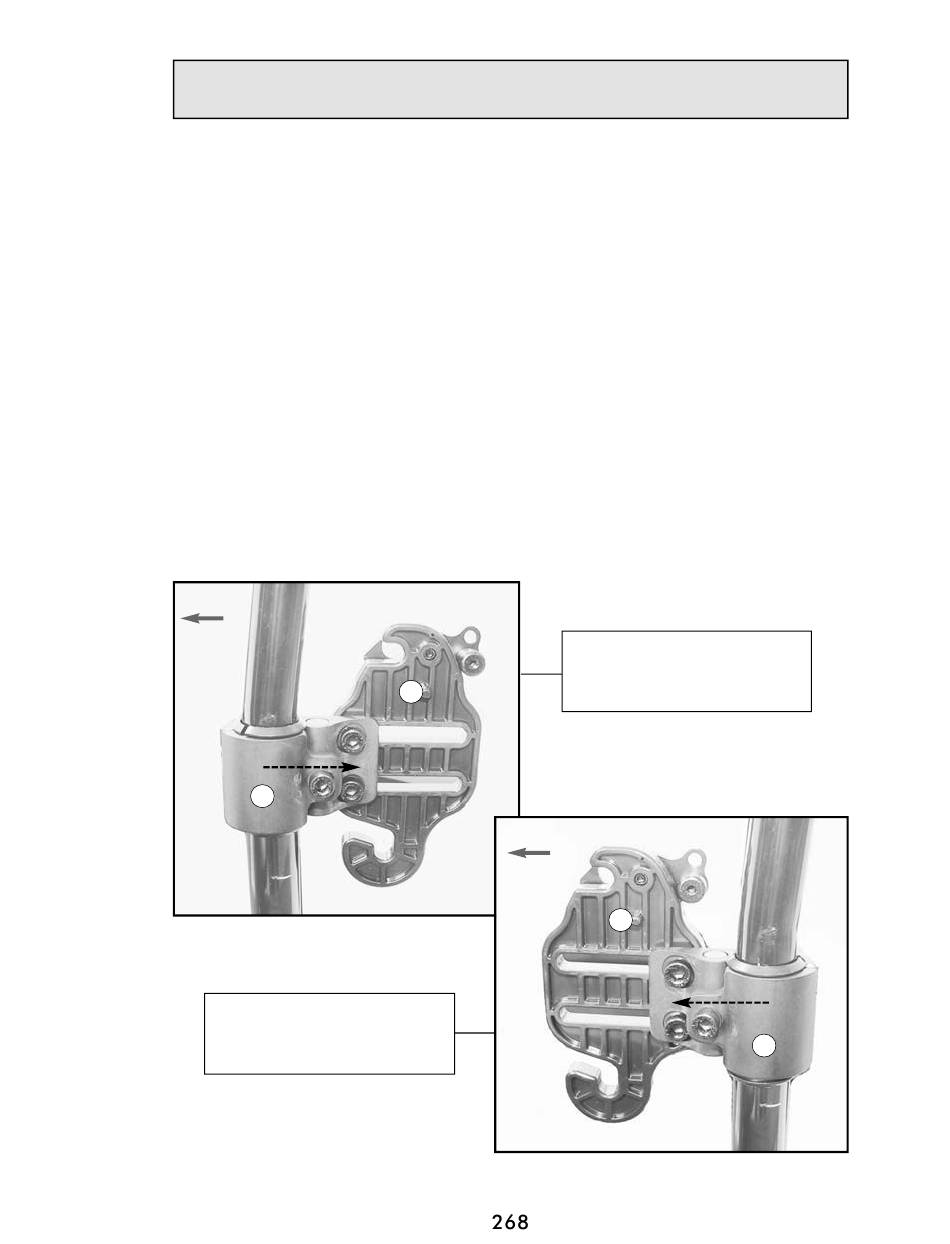

Etuosa
38 mm (1,5")
A
Kuva 2
Kepin puristimen
käänteinen kokoonpano
(istuimen vähimmäissyvyys)
–
IRROTETTAVA ASENNUS
(1,5":n) säätövaran eteen tai taakse
mm:n
B
(istuimen enimmäissyvyys)
Etuosa
Kuva 3
Kepin puristimen
vakiokokoonpano
B
38 mm (1,5")
A
