4.0 I
NSTALACE OPĚRADLA
DŮLEŽITÉ! Nezapomeňte, že při povolení rychloupínacích montážních
držáků (A) současně změní šířku a výšku opěradla MX2. Před zahájením
instalace si přečtěte všechny pokyny. Při instalaci se doporučuje seřizovat
montážní držáky vždy jeden po druhém.
!
P O Z N Á M K A
Každý rychloupínací montážní držák (A) se dodává s osazenými montážními kolíky
(B) a má šířkově nastavitelné otvory; ty umožňují nainstalovat opěradlo MX2 na
zadní svislé trubky, které jsou až o 25 mm (1 palec) širší nebo o 25 mm (1 palec) užší
než jmenovitá šířka opěradla.
1
Postup před instalací opěradla Invacare
i. Tento postup provádějte pouze na jedné straně: trochu uvolněte
podložkovou destičku a příslušenství montážního držáku (C), aby bylo
možné seřídit rychloupínací montážní držák (A) a montážní kolíky (B)
směrem dovnitř nebo ven (1) (podle obce) a vyrovnat montážní desky
upínačů na zadních svislých trubkách – viz krok 2. (Obr. 6a/6b)
ii. Druhou (protější) sestavu rychloupínacího montážního držáku
ponechte upevněnou na zadní plášť MX2 (2).

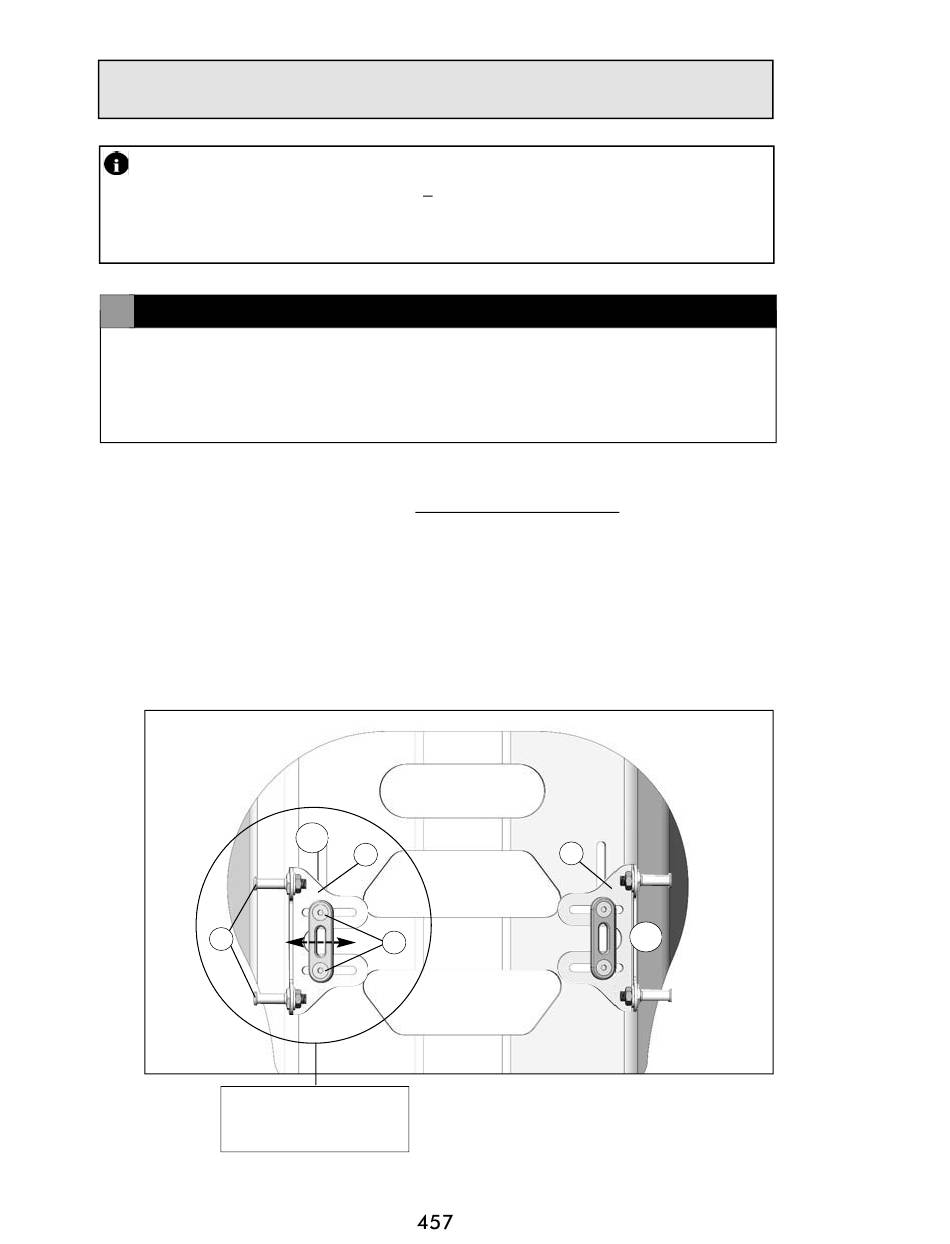

Vyrovnání rychloupínacího montážního kolíku/držáku (před instalací)
Obr. 5
B
Povolte sestavu
montážního držáku
(pouze na jedné straně)
All manuals and user guides at all-guides.com
MX2 –
®
Matrx
1
A
C
ODNÍMATELNÁ MONTÁ
®
MX2: (Viz obr. 5.)
A
2
