4.0 MX2-R
ÜCKENLEHNE
4.8 MX2-Rückenlehne: Winkel- und Tiefeneinstellung
WICHTIG! Beachten Sie, dass Einstellungen des Winkels und der Tiefe an der
MX2-Rückenlehne gleichzeitig vorgenommen werden. Diese zwei Einstellungen
lassen sich leichter durchführen, wenn zuerst die verstellbaren Bauteile an beiden
Klemmenbaugruppen gelöst werden. (Hinweis: Bei einer Standardmontage müssen
die Tiefen- und Winkeleinstellungen an beiden Befestigungsplatten symmetrisch
vorgenommen werden.)
1

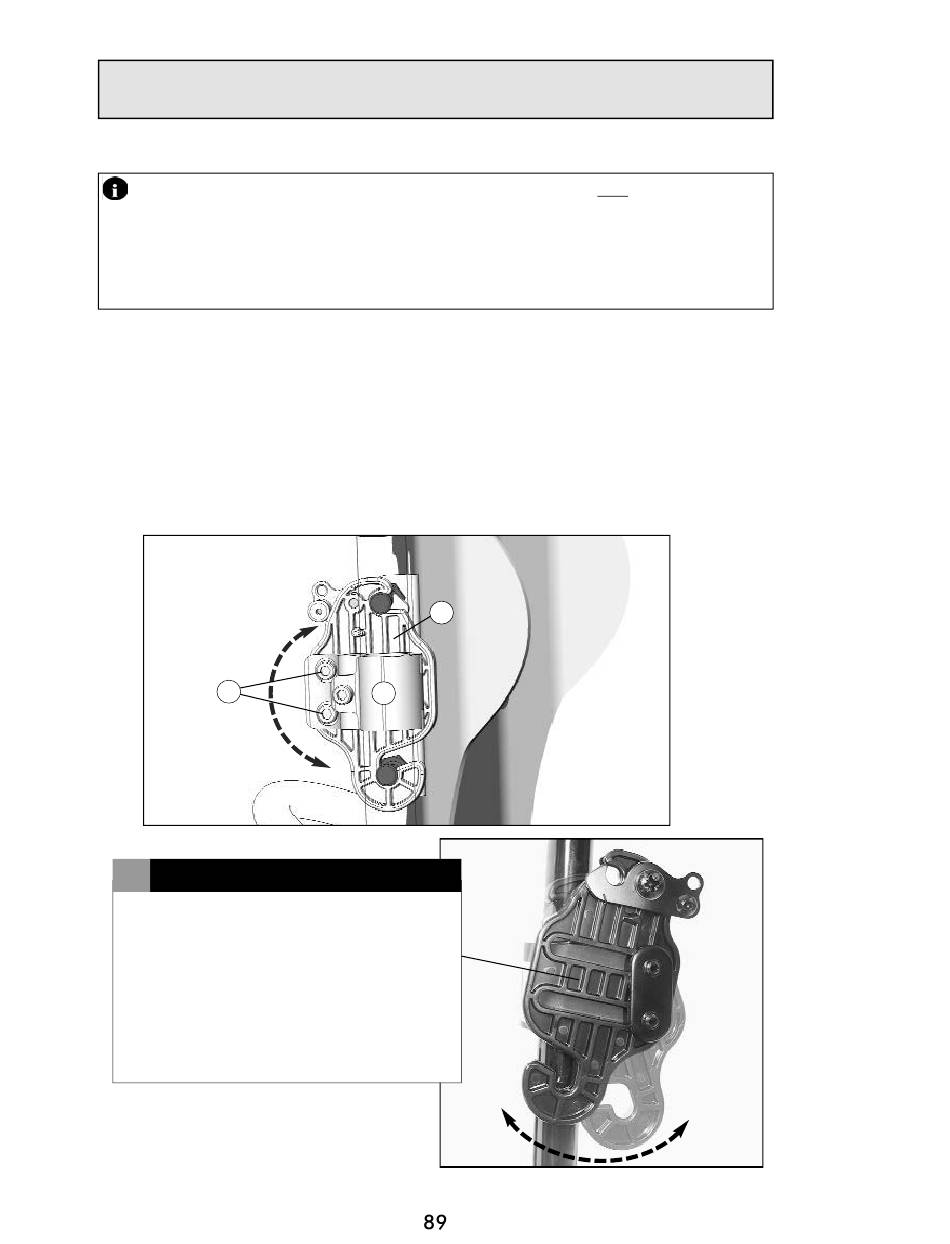

MX2-Winkeleinstellung: Der Winkel der MX2-Rückenlehne kann ggf. mit
den zwei Schrauben für die Tiefen-/Winkeleinstellung (A) an der jeweiligen
Befestigungsklemmen-Baugruppe (B) verstellt werden (siehe Abb. 9a).
2
Lösen Sie die Schrauben für die Tiefen-/Winkeleinstellung (x2) an der jeweiligen
Klemmenbaugruppe und drehen Sie die Befestigungsplatte (C) nach vorne oder
hinten,
um
(Winkeleinstellbereich = ± 15˚, siehe Abb. 9b).
MX2-Montage: Einstellen des Rückenlehnenwinkels
Abb. 9a
A
!
B I T T E B E A C H T E N
Die geformten vertikalen Einkerbungen
auf den Befestigungsplatten dienen als
Orientierung für die symmetrischen
Einstellungen. Bei der Winkeleinstellung
der MX2-Rückenlehne kann anhand der
vertikalen Einkerbungen der Winkel an
beiden Befestigungsplatten identisch
eingestellt werden.
All manuals and user guides at all-guides.com
– F F
den
gewünschten
C
B
M
LEXIBLE
ONTAGE
Rückenlehnenwinkel
Winkeleinstellung (± 15˚)
einzustellen
Abb. 9b
