4.0 O
MX2 —
PARCIE

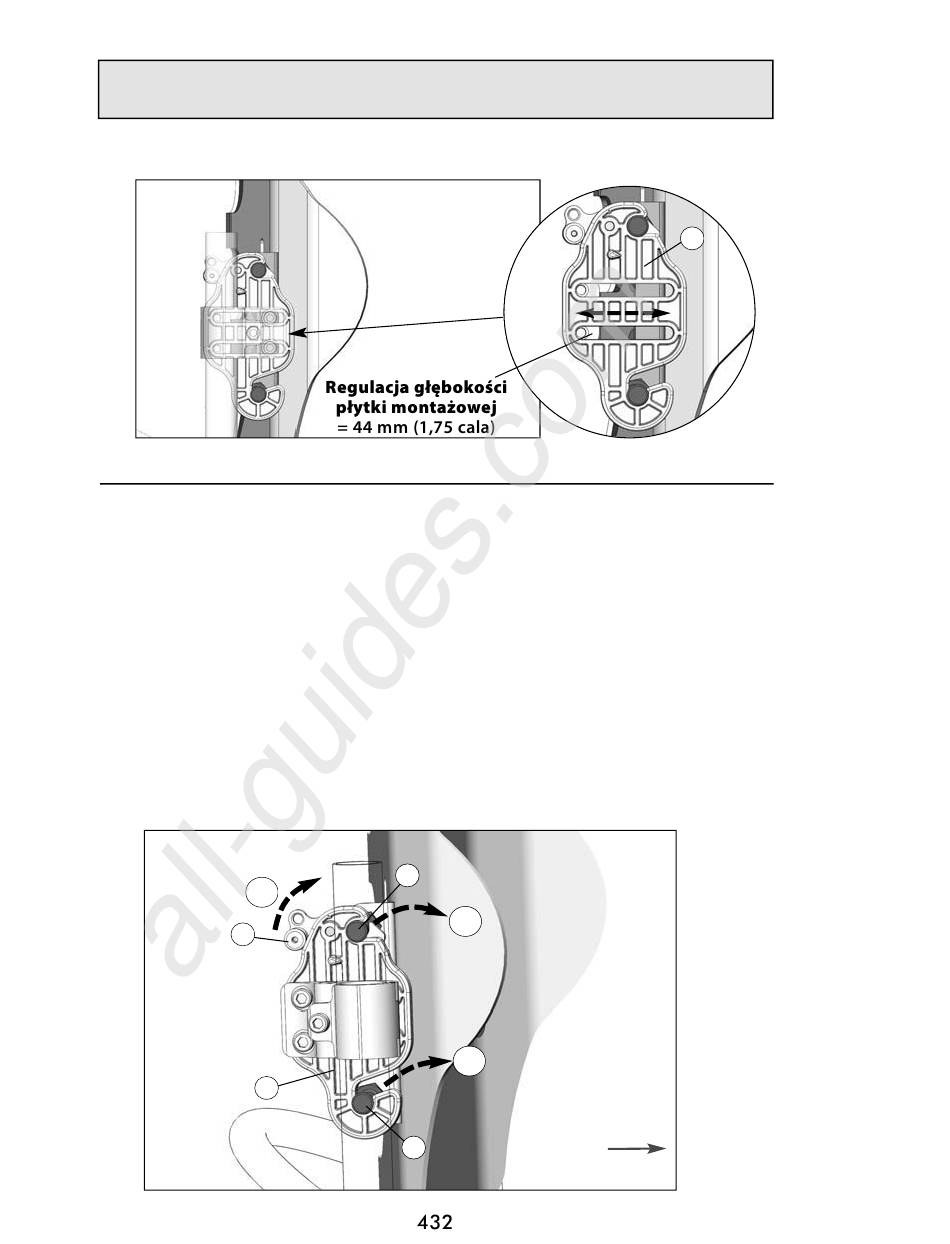

Montaż oparcia MX2: regulacja głębokości oparcia
Rys. 11
4.9 Wypięcie oparcia MX2 z mechanizmu z szybkozłączem
1
Usunąć/wymontować oparcie MX2 z płytek montażowych (A) (patrz rys. 12
poniżej):
i. Stojąc za wózkiem, należy jednocześnie unieść mechanizmy zatrzaskowe (B) na
obu płytkach montażowych (1).
ii. Kiedy mechanizmy zatrzaskowe są już otwarte, popchnąć górną część oparcia
MX2 (2) w celu odłączenia górnych sworzni (C) od płytek montażowych (A).
iii. Po usunięciu górnych sworzni należy unieść oparcie MX2 ruchem w górę
i w przód (3), aby odłączyć dolne sworznie mocujące (D) od płytek montażowych.
Zdejmowanie/rozłączanie oparcia MX2
Rys. 12
1
B
A
28
All manuals and user guides at all-guides.com
MONTAŻ RUCHOMEGO MOCOWANIA
C
2
3
D
C
Przód
