4.0 MX2 -
SELKÄNOJA
3
Aloita toiselta puolelta, liu'uta/säädä kepin puristinta (B) haluttuun
korkeuteen/asentoon takakeppiä pitkin ja kiristä se tiukasti paikoilleen.
Huomaa: Selkänojan lopullista korkeutta voi säätää/hienosäätää sen
jälkeen, kun MX2 -suojakuori on asennettu kiinnityslevyihin
4 4
Mittaa pyörätuolin kiinteästä pisteestä (esim. istuimen rungosta /
vahvistustangosta) ensimmäisen kepin puristinkokoonpanon korkeus ja
kiinnitä toinen kepin puristin samalle korkeudelle vastakkaiseen
selkänojakeppiin, katso kuva 6 jäljempänä.
Huomaa: Varmista, että asennetut kepin puristimet / kiinnityslevyt on
kohdistettu samansuuntaisesti toisiinsa nähden.

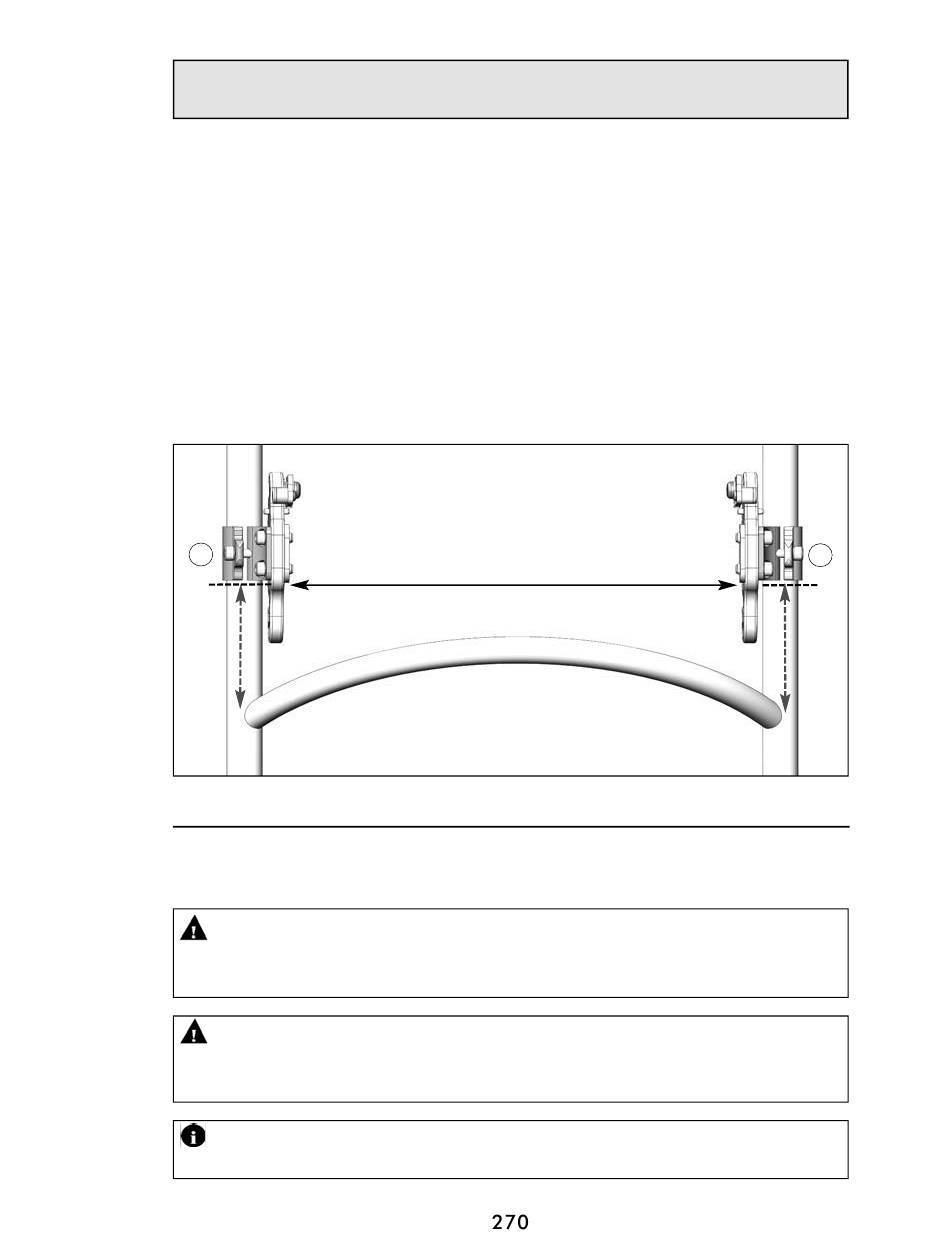

MX2:n kepin puristimen / kiinnityslevyn korkeuden säätäminen
B
(Pyörätuoli selkänojan ollessa poistettuna)
Kuva 6
4.6 MX2 -selkänojan asennus pikairrotettavaan laitteistoon
VAROITUS! Kiinnitystapin vääränlainen asennus voi vahingoittaa
taustalevyä ja/tai kiinnityslevyjä. Varmista, että jätät riittävästi tilaa kiinnityslevyn
ja kiinnitystappien pään väliin (suositeltava väli on vähintään 3 mm (1/8")).
VAROITUS! ÄLÄ KOSKAAN käytä liimaa kiinnitystappilaitteessa;
muusta kuin metallista valmistetut osat voivat kontaminoituessaan
vahingoittua ja haurastua (murtua).
TÄRKEÄÄ! Ellei toisin vaadita, varmista aina, että asetukset on tehty
symmetrisesti vasemmalle ja oikealle kiinnikkeelle.
–
IRROTETTAVA ASENNUS
Kiinnitä kepin puristimet samalle
korkeudelle ja samansuuntaisesti
toisiinsa nähden
NÄKYMÄ TAKAA
B
