4.7 Respaldo MX2: Ajustes de anchura y altura
¡IMPORTANTE! Tenga en cuenta que los ajustes de anchura y altura
en el respaldo MX2 se realizan de forma simultánea. Durante la
instalación, es aconsejable realizar los ajustes en un soporte cada vez y
sujetando cada soporte solo lo justo para evitar que se deslice después
de cada ajuste. Los componentes de montaje se pueden apretar por
completo cuando finalice la instalación/configuración.
1 1
Ajuste de la anchura de los pasadores de montaje: Con el
respaldo MX2 enganchado en las placas de montaje, ajuste la anchura del
pasador de montaje (A) en cada soporte de montaje (B) de forma que quede
un espacio mínimo de 3
de montaje y el exterior de la placa de montaje (C)*. (Consulte la Fig. 7).
*NOTA: para una configuración estándar del respaldo MX2, la estructura
del respaldo debe permanecer centrada entre los montantes del respaldo
después de un ajuste de anchura. (Los soportes de montaje se deben
ajustar simétricamente en la estructura del respaldo.)
2
Apriete ambos conjuntos de soporte de montaje justo lo suficiente para
evitar que se deslicen.
Instalación de MX2: Configuración/ajuste de la anchura de los
pasadores de montaje
Ajuste de la
anchura
B
All manuals and user guides at all-guides.com
MX2 - I
NSTALACIÓN DE MONTAJE EXTRAÍBLE
(1/8 pulg.) entre la cabeza de los pasadores
mm
A
C
A

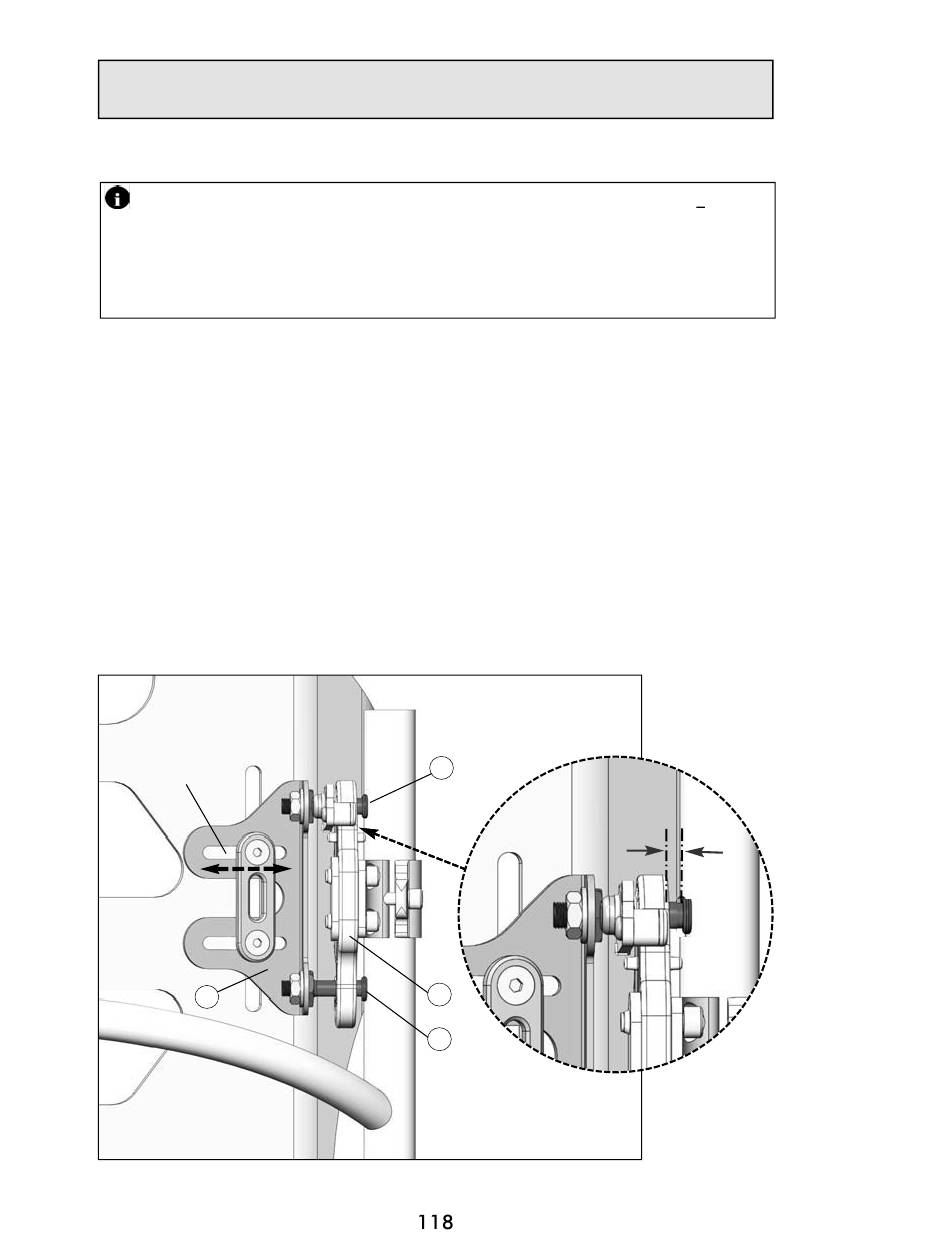

Fig. 7
mínimo
3 mm (1/8 pulg.)
