4.0 S
MX2 - I
CHIENALE

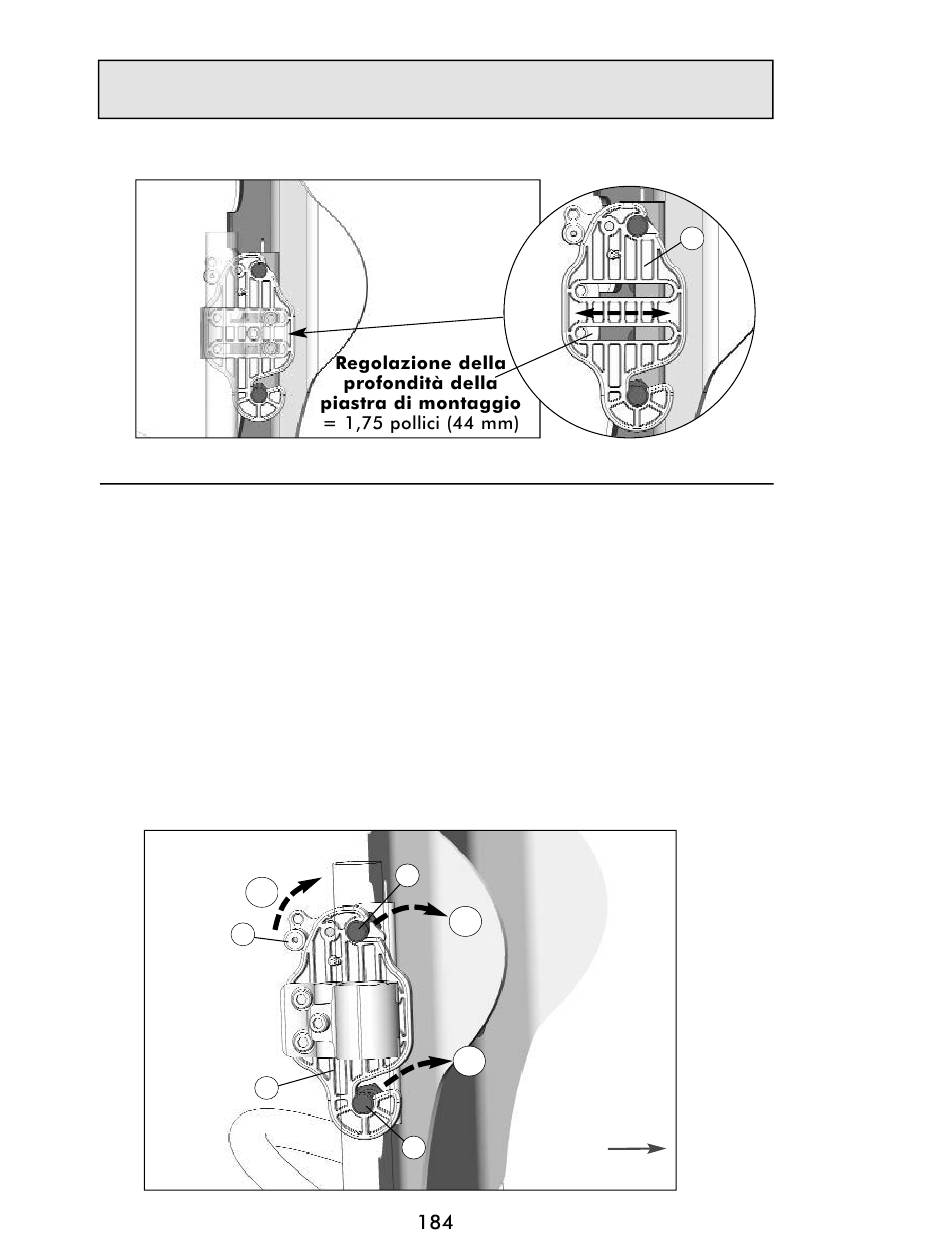

Installazione dell'MX2: Regolazione della profondità dello schienale
Fig. 11
4.9 Rimozione dello schienale dell'MX2 dal sistema
a sgancio rapido
1
Rimuovere/disinnestare lo schienale MX2 dalle piastre di montaggio (A)
nel modo seguente (vedere la Fig.12 di seguito):
i. In piedi alle spalle della carrozzina, sollevare contemporaneamente il
meccanismo di rilascio del blocco (B) di entrambe le piastre di montaggio (1);
ii. con i dispositivi di blocco aperti, spingere la parte alta dello schienale MX2
in avanti (2) per disinnestare i perni di fissaggio superiori (C) dalle piastre
di montaggio (A);
iii. Con i perni superiori disinnestati, sollevare lo schienale MX2 spostandolo
verso l'alto e in avanti (3) per rilasciare i perni di fissaggio inferiori (D) dalle
piastre di montaggio.
Rimozione/Disinserimento dello schienale MX2
Fig. 12
1
B
A
All manuals and user guides at all-guides.com
NSTALLAZIONE TRAMITE
C
2
3
D
A
TTACCO RIMOVIBILE
C
Anteriore
