4.0 O
MX2 —
PARCIE

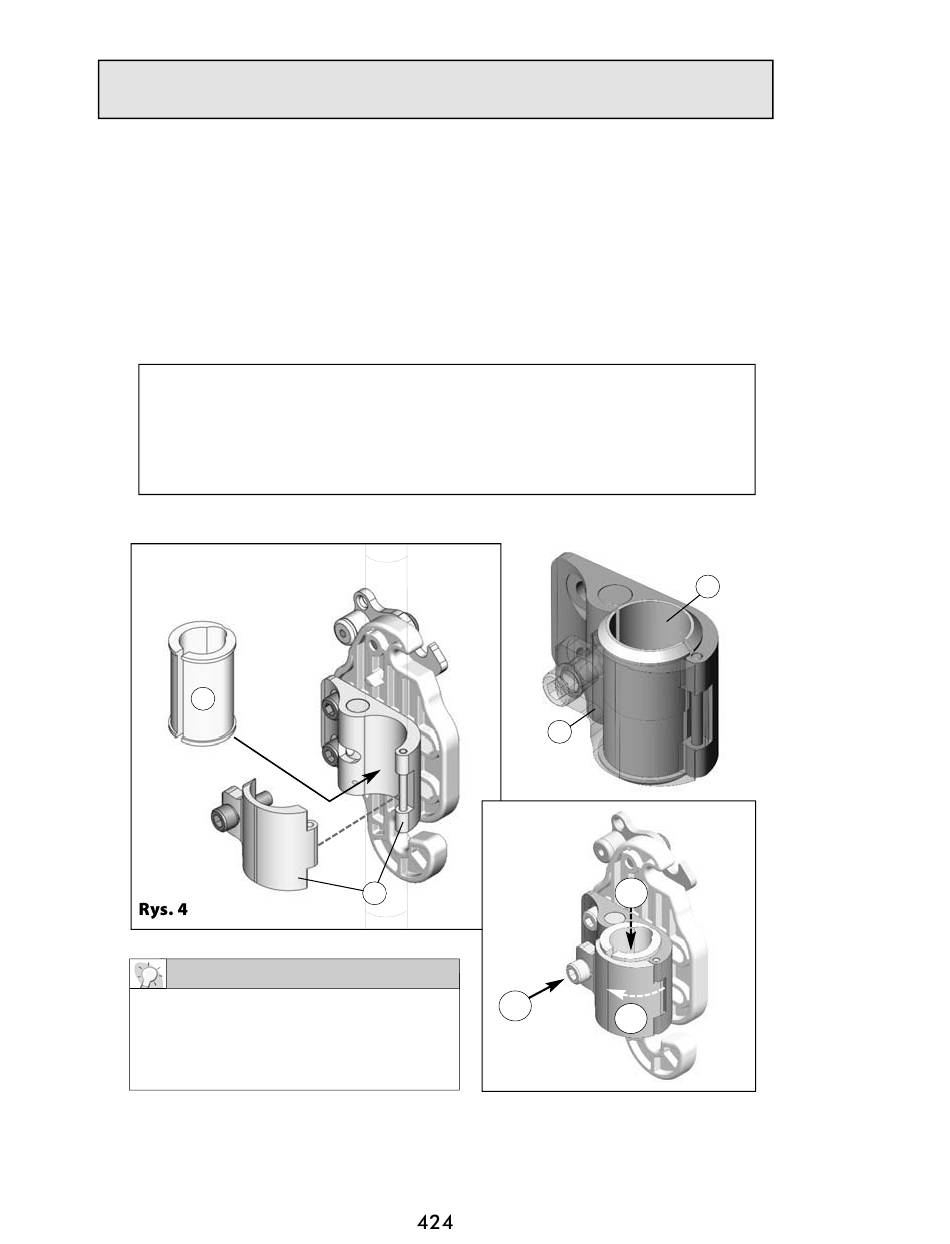

4.5 Montaż płytki montażowej/zacisku tulei oparcia MX2:
Zaciski tulei oparcia MX2 są zaprojektowane tak, aby można je było zamontować na
tulei o średnicy 25 mm (1 cal), 22 mm (7/8 cala) lub 19 mm (3/4 cala). (Plastikowe
wkładki (A) dołączone do zestawu umożliwiają montaż na tulei oparcia o mniejszej
średnicy*).
1
Zdjąć dotychczasowe oparcie wózka inwalidzkiego (jeśli dotyczy).
2
Luźno przykręcić zespół z zaciskiem tulei (B) do każdej z tulei oparcia w żądanej
konfiguracji — patrz schematy montażu na rys. 4 oraz rys. 5.
*Możliwość montażu na tulejach o innej średnicy:
Tuleje o średnicy 25 mm (1 cal) — plastikowe wkładki nie są wymagane
Tuleje o średnicy 22 mm (7/8 cala) — należy założyć 2 plastikowe wkładki o średnicy
22 mm (7/8 cala)
Tuleje o średnicy 19 mm (3/4 cala) — należy założyć 2 plastikowe wkładki o średnicy
19 mm (3/4 cala)
Montaż zacisku tulei oparcia MX2
A
P O M O C N A W S K A ZÓ W K A
Aby uzyskać bezpieczne, nieślizgające się
połączenie elementów, należy spryskać
tuleje oparcia i wnętrze plastikowych
wkładek małą ilością lakieru do włosów.
20
All manuals and user guides at all-guides.com
MONTAŻ RUCHOMEGO MOCOWANIA
Rys. 5
B
B
1
3
2
A
