3.0 MX2-
RYGGSTÖD
3.4 Före montering: MX2-rörklämmornas placering: forts.
VARNING! Risk för allvarliga personskador
Vid bestämning av den slutliga monteringspositionen för Invacare
MX2-ryggstödet ska du se till att rullstolens stabilitet inte påverkas.
När ryggstödets position framåt och bakåt justeras ändras användarens
tyngdpunkt i rullstolen. En position långt bak kan minska rullstolens stabilitet
bakåt betydligt. Likaså kan en position längre fram minska rullstolens
stabilitet framåt.

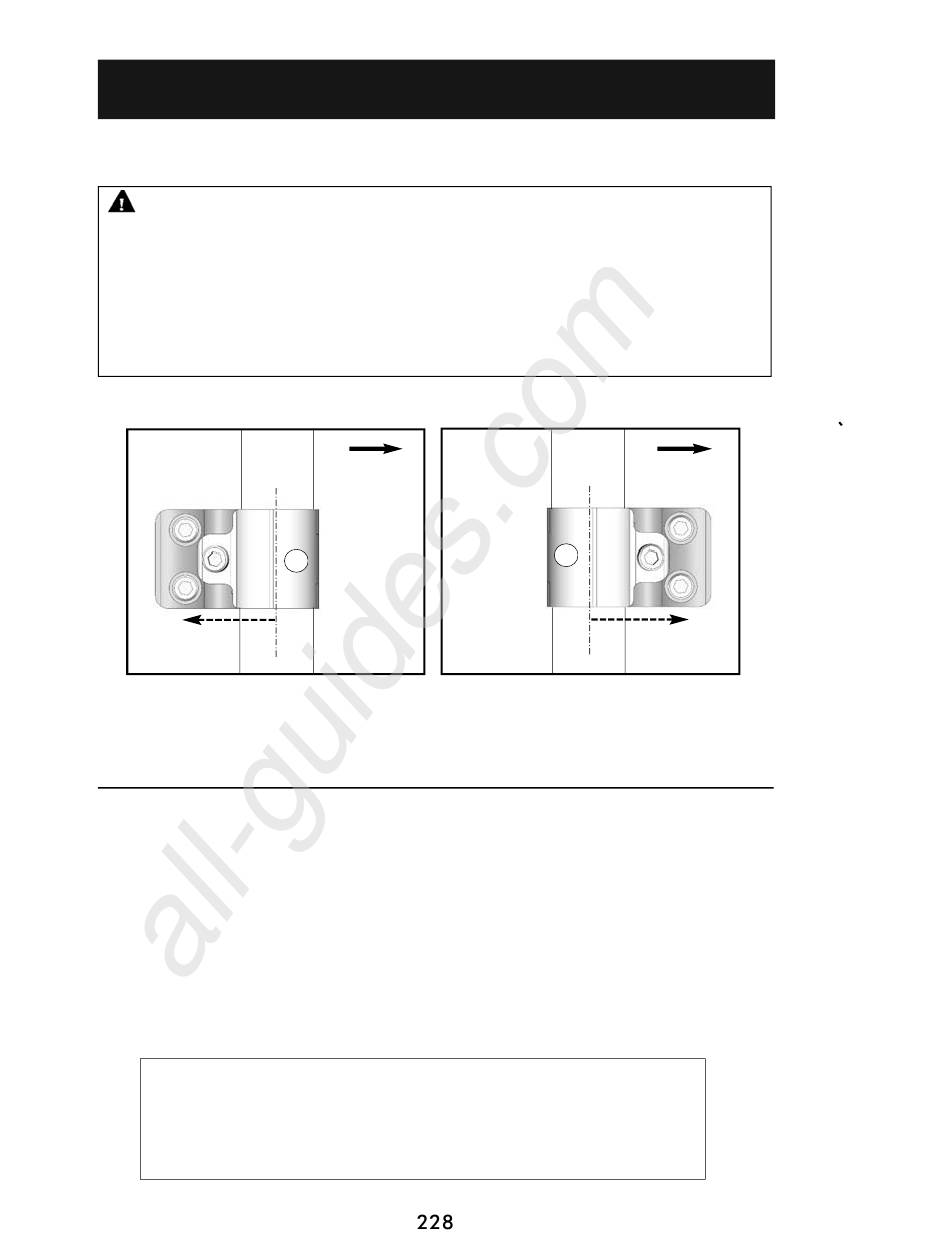

MX2-rörklämmornas placering
Bild 2a
1,5" (38 mm)
Standardrör
Klämmans konfiguration
(maximalt sittdjup)
3.5 Montering av MX2-rörklämmor:
MX2-är konstruerade för att kunna monteras på ryggrör med 1" (25 mm),
7/8" (22 mm) och 3/4" (19 mm) diameter. (Plastmellanlägg (A) medföljer för
ryggrör med mindre diameter*).
1
Ta bort det befintliga rullstolsryggstödet (om tillämpligt).
2
Montera rörklämman löst (B) på vardera ryggrör med önskad placering,
se bild 3 och bild 4 för en monteringsöversikt.
*Anpassning efter ryggstödsrör av olika storlekar:
(25 mm) rör – inga plastmellanlägg behövs
1"
7/8" (22 mm) rör – Montera 7/8" (22 mm) plastmellanlägg (2 st.)
3/4" (19 mm) rör – montera 3/4" (19 mm) plastmellanlägg (2 st.)
All manuals and user guides at all-guides.com
– F
Bild 2b
Rullstolens
framsida
A
AST MONTERING
Rullstolens
framsida
A
1,5" (38 mm)
Omvänt rör
Klämmans konfiguration
(minimalt sittdjup)
®
®
Matrx
