4.0 MX2-R
ÜCKENLEHNE

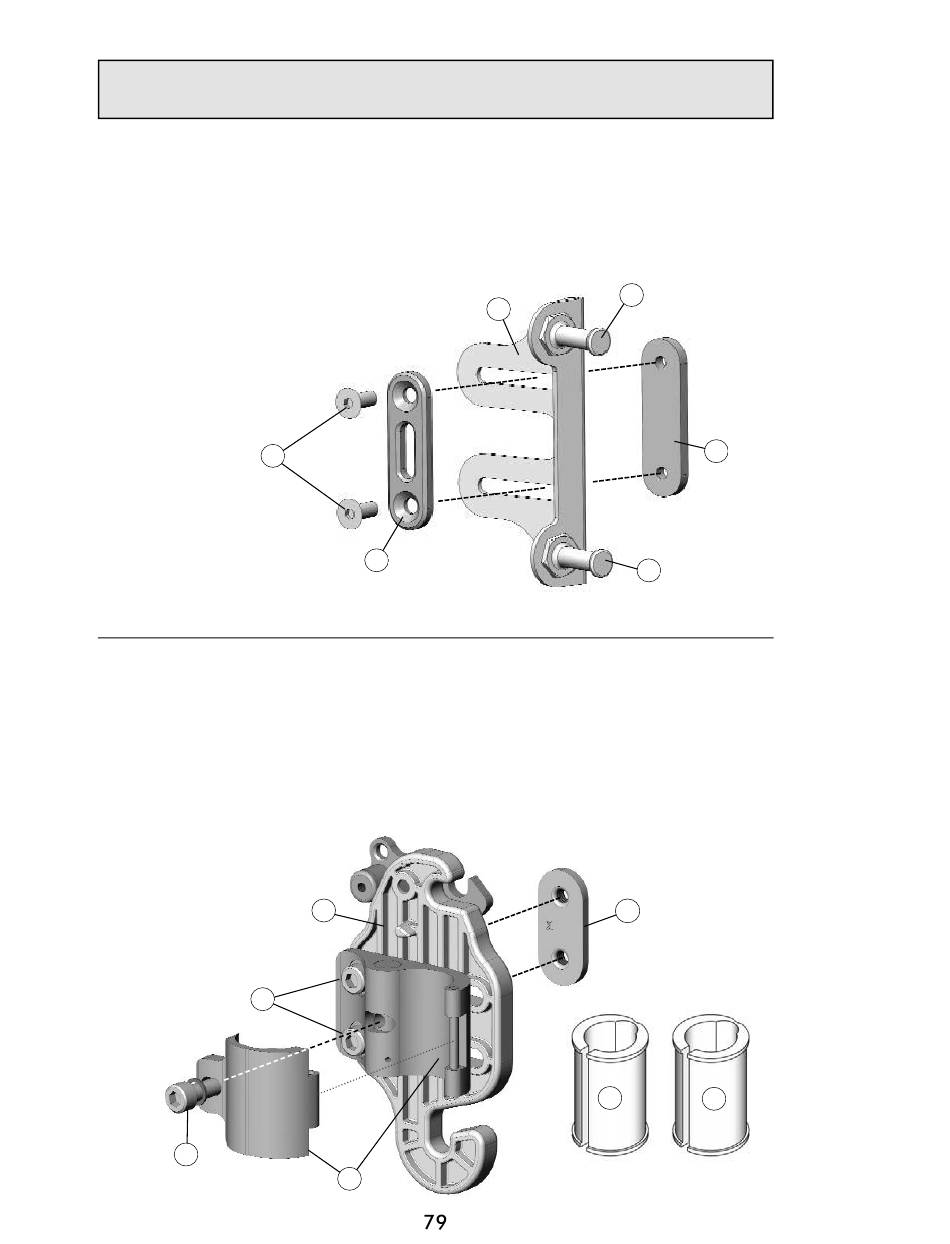

4.1 Montagesatz für flexibel montierte Befestigungsteile
(Schnellverschluss):
i) Baugruppe der Montagehalterung mit Schnellverschluss (wird an der
MX2- Rückenschale angebracht):
2 – MX2-Montagehalterungen mit Schnellverschluss (A)
4 – Schnelllösestifte (B)
4 – Schrauben für Breiten-/Höhenverstellung (C)
2 – Unterlegscheiben für Montagehalterung (D)
2 – Mutternplatten für Montagehalterung (E)
C
ii) Klemmenbaugruppe für Gestänge (wird an den hinteren
Rahmenrohren des Rollstuhls angebracht):
2 – Mini-Befestigungsplatten (F)
2 – Klemme für Gestänge (G)
2 – Einsatz für Gestänge 22 mm (7/8") (H)
2 – Einsatz für Gestänge 19 mm (3/4") (J)
(rechtsseitige Baugruppe
ist abgebildet)
K
L
