Począwszy od jednej ze stron, należy przesunąć/dopasować zacisk tulei (B) tak,
aby odpowiadał żądanej wysokości/pozycji na tulei oparcia, a następnie
przykręcić.
Uwaga: docelową wysokość oparcia można później zmienić/precyzyjnie dopasować
po przykręceniu stelaża oparcia MX2 do płytek montażowych.
4
Należy zmierzyć odległość między jednym, stałym elementem wózka (np. ramą
siedziska lub belką usztywniającą) a już zamontowanym pierwszym zespołem
zacisku tulei, a następnie przykręcić drugi zacisk tulei na ten samej wysokości po
przeciwnej stronie — patrz rys. 6 poniżej.
Uwaga: należy upewnić się, że zaciski tulei/płytki montażowe po obu stronach są do
siebie równoległe.

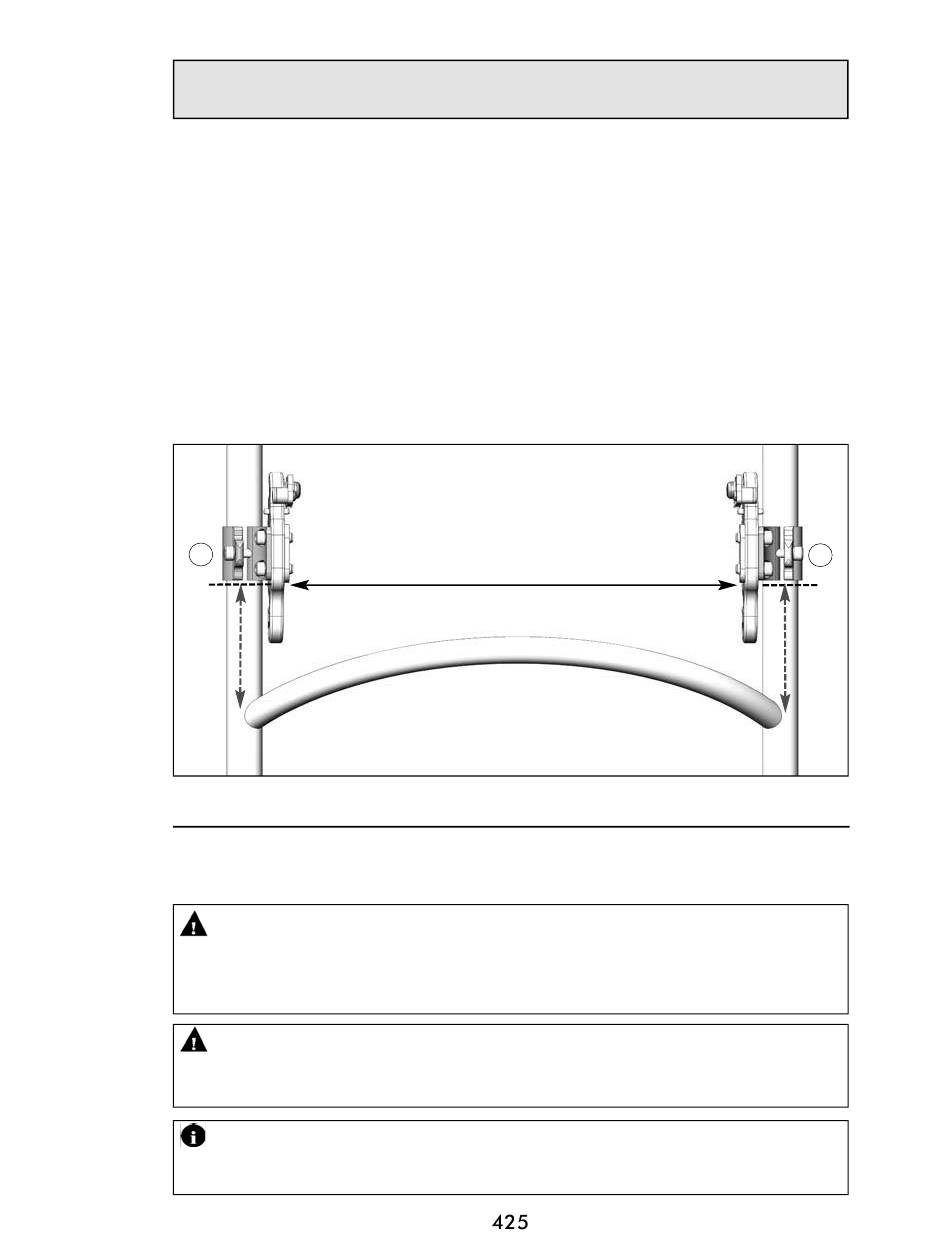

Dopasowanie wysokości płytki montażowej/zacisku tulei oparcia MX2
Zamontować zaciski tulei na tej samej
B
(Wózek inwalidzki po usunięciu oparcia)
Rys. 6
4.6 Montaż oparcia MX2 na wsporniku z szybkozłączem
OSTRZEŻENIE! Nieprawidłowe zamontowanie sworzni mocujących może
spowodować uszkodzenie płyty oparcia i/lub płytek montażowych. Należy upewnić się,
że ilość miejsca pomiędzy płytką montażową i łbem sworznia jest wystarczająca
(zalecany jest minimalny odstęp 3 mm (1/8 cala)).
OSTRZEŻENIE! NIE WOLNO nakładać preparatu Loctite na elementy mocujące.
Zanieczyszczenie części niewykonanych z metalu może spowodować ich rozkład
i kruszenie (pęknięcie).
WAŻNE! O ile inne ustawienie nie jest konieczne, należy zawsze upewnić się, że
regulacje są wprowadzane symetrycznie w obrębie lewego i prawego wspornika
montażowego.
MONTAŻ RUCHOMEGO MOCOWANIA
wysokości i równolegle do siebie
WIDOK OD TYŁU
B
