3.0 O
PARCIE
3.1 Zestaw elementów do montażu stałego

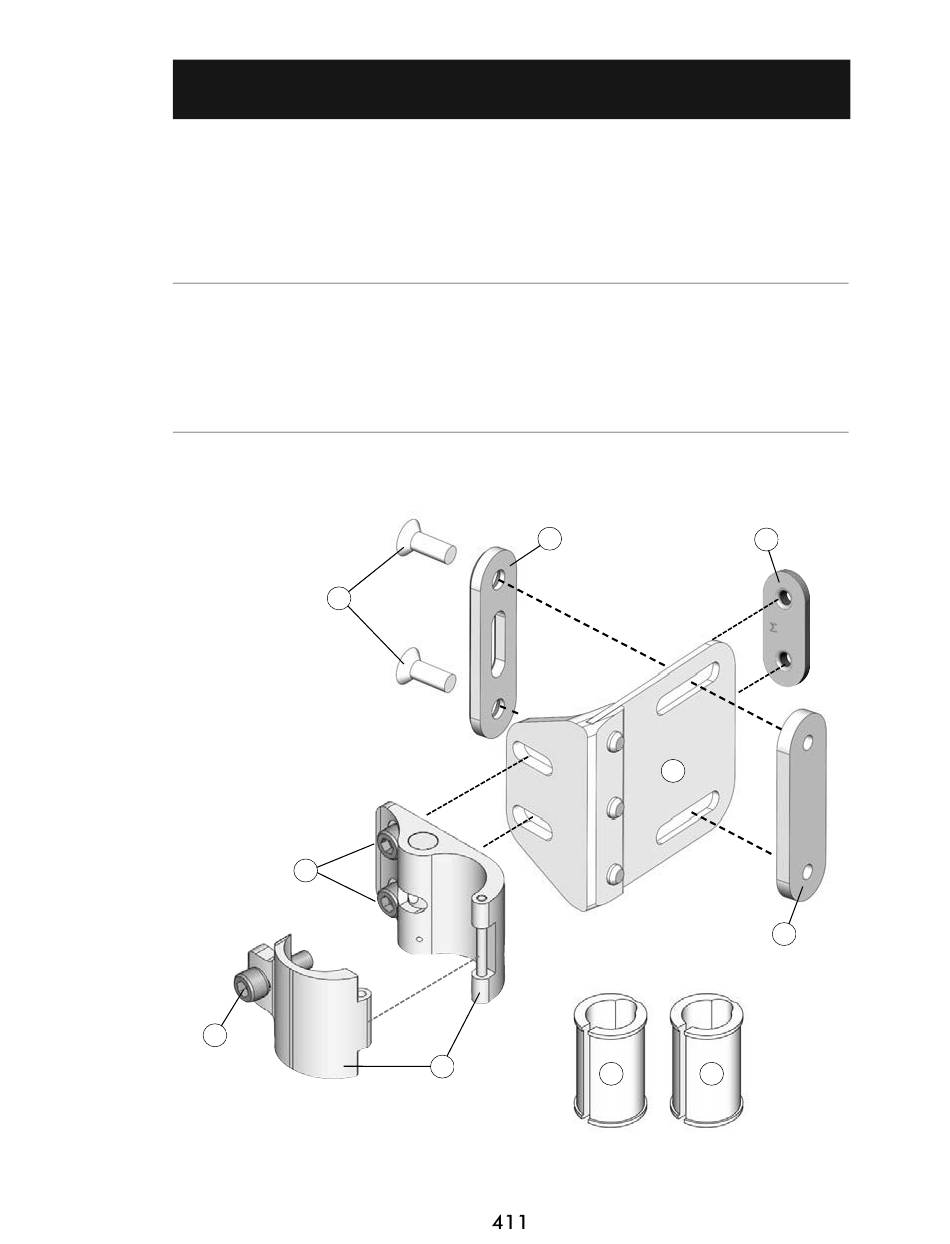

i) Zespół wspornika montażowego (do zamontowania na stelażu oparcia MX2):
2 — Wsporniki do montażu stałego (A)
2 — Płytki nakrętkowe do montażu stałego (B)
ii) Zespół zacisku tulei (do zamontowania na tulejach oparcia wózka inwalidzkiego):
2 — Zacisk tulei (E)
2 — Wkładki do tulei 22 mm (7/8 cala) (F)
2 — Wkładki do tulei 19 mm (3/4 cala) (G)
(Prawidłowy sposób montażu sprzętu)
D
H
J
MX2 —
MONTAŻ STAŁY
2 — Płytki podkładkowe do montażu stałego (C)
4 — Śruby wspornika do montażu stałego (D)
4 — Śruby do regulacji głębokości/nachylenia (H)
2 — Śruby zacisku tulei (J)
2 — Płytki nakrętkowe zacisku tulei (K)
E
C
A
G
F
22 mm
19 mm
(7/8 cala)
(3/4 cala)
K
B
7
