4.0 S
MX2 - I
CHIENALE
2

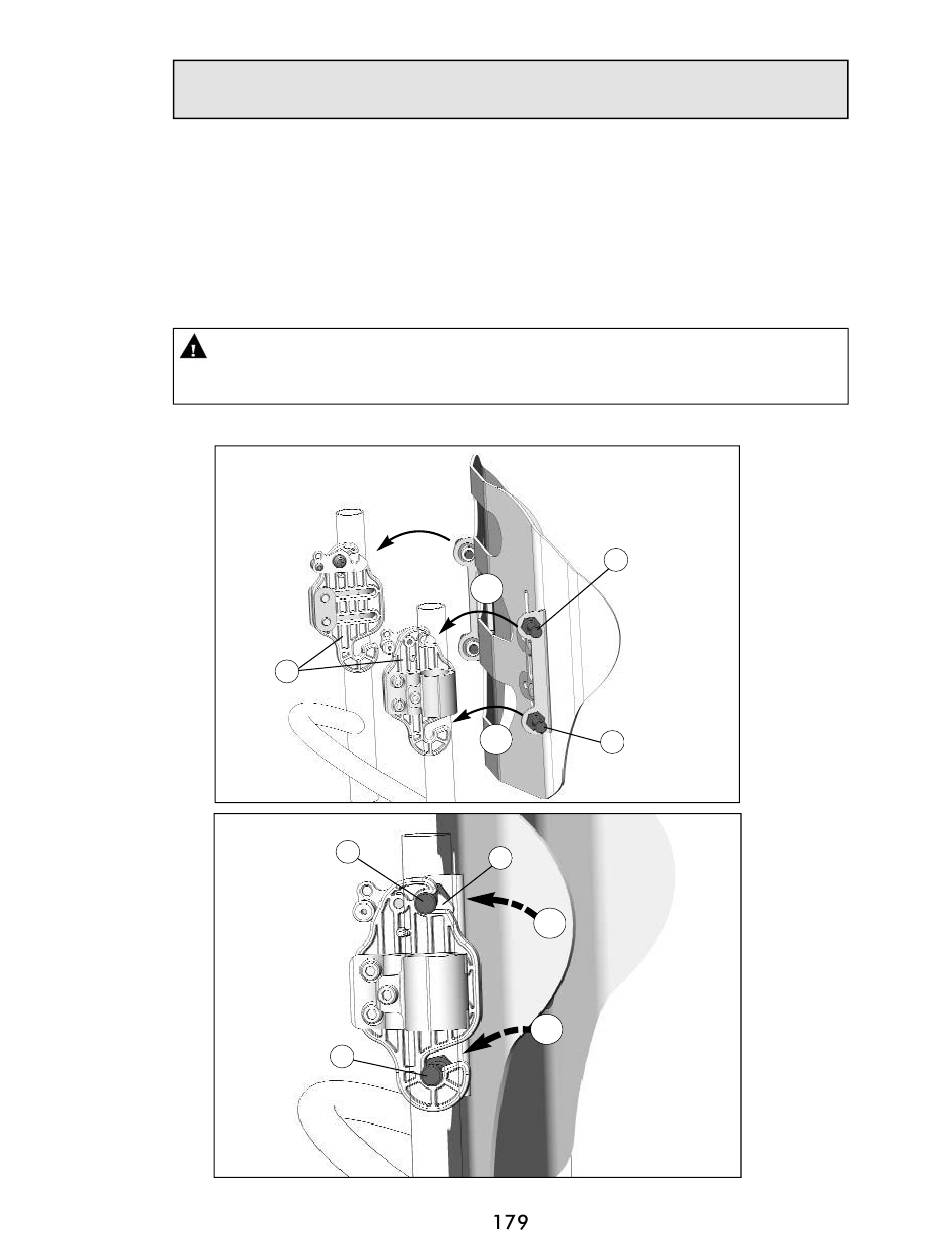

Installare nuovamente lo schienale MX2 sulle piastre di montaggio (A) nel
modo seguente (vedere la Fig. 6a e la Fig. 6b):
i. Allineare e inserire i perni di fissaggio inferiori (B) nelle fessure di aggancio
in fondo a ciascuna piastra di montaggio (1).
ii. Con i perni inferiori in posizione, bloccare/far scattare i perni di fissaggio
superiori (C) nel meccanismo di chiusura (D) nella parte alta di ciascuna
piastra di montaggio (2).
AVVERTENZA! Durante l'installazione dello schienale MX2, assicurarsi
sempre che entrambi i meccanismi di chiusura (D) siano completamente
inseriti attorno ai perni di fissaggio superiori.
Installazione dello schienale MX2 sulle piastre di fissaggio
A
C
B
NSTALLAZIONE TRAMITE
2
1
D
2
1
A
TTACCO RIMOVIBILE
Fig. 6a
C
B
Fig. 6b
