4.0 I
NSTALACE OPĚRADLA
3
Posuňte/seřiďte sestavu upínače (B) na zadní svislé trubce do požadované
výšky/polohy nejprve na jedné straně a dobře ji v dané poloze upevněte.
Poznámka: Konečnou výšku opěradla lze ještě seřídit/doladit po instalaci
zadního pláště MX2 na montážní desky.
4
Od pevného bodu na invalidním vozíku (např. od rámu sedadla / výztužné příčky)
odměřte výšku první sestavy upínače na zadní svislé trubce a druhý upínač
upevněte ve stejné výšce na protější zadní svislou trubku – viz obr. 6 níže.
Poznámka: Ujistěte se, že nainstalované upínače na zadních svislých
trubkách / montážní desky jsou vyrovnány ve stejně orientované poloze.

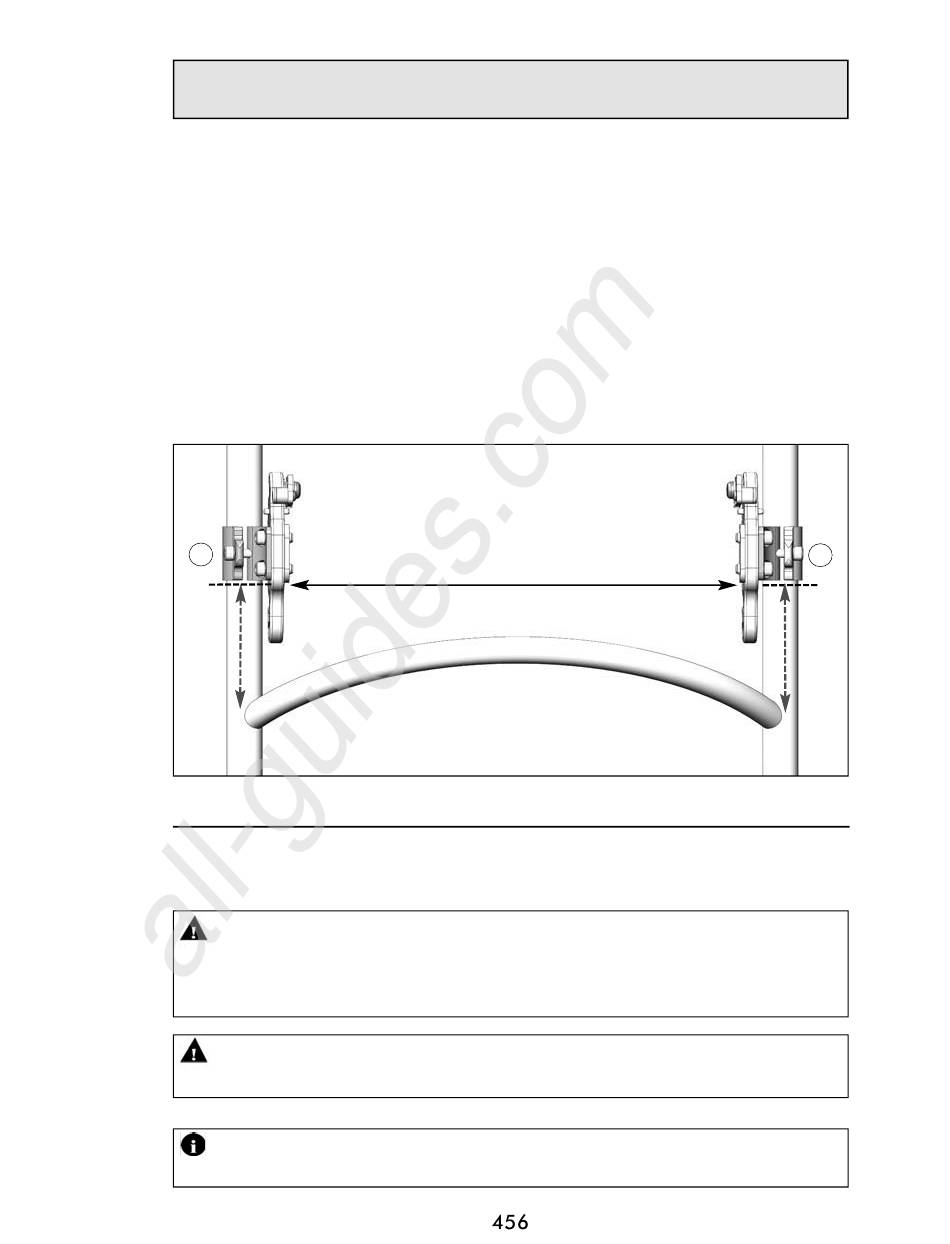

Seřízení výšky montážních desek / upínačů MX2 na zadních svislých trubkách
Upínače na zadní svislé trubky namontujte ve
B
stejné výšce a ve stejně orientované poloze.
(Invalidní vozík s odmontovaným opěradlem)
Obr. 6
4.6 Instalace opěradla MX2 na rychloupínací příslušenství
VAROVÁNÍ! Nesprávné nastavení montážních kolíků může způsobit poškození
výlisku opěradla a/nebo montážních desek. Ujistěte se, že je mezi montážní
deskou a hlavou montážních kolíků dostatečný prostor (doporučená
minimální velikost mezery 3 mm (1/8 palce)).
VAROVÁNÍ! NIKDY na montážní příslušenství nepoužívejte přípravky Loctite;
mohlo by dojít k poškození a zvýšení křehkosti (lámavosti) nekovových součástí.
DŮLEŽITÉ! Pokud není nutné postupovat jinak, vždy zajistěte, aby seřízení
byla provedena souměrně na levém i pravém montážním držáku.
MX2 –
ODNÍMATELNÁ MONTÁ
POHLED ZEZADU
ž
B
