4.0 MX2-
RYGGSTÖD
4.5 Montering av MX2-rörklämma/monteringsplatta:
MX2-rörklämmorna är konstruerade för att kunna monteras på ryggrör med
1" (25 mm), 7/8" (22 mm) och 3/4" (19 mm) diameter. (Plastmellanlägg (A)
medföljer för ryggrör med mindre diameter*).
1
Ta bort det befintliga rullstolsryggstödet (om tillämpligt).
2

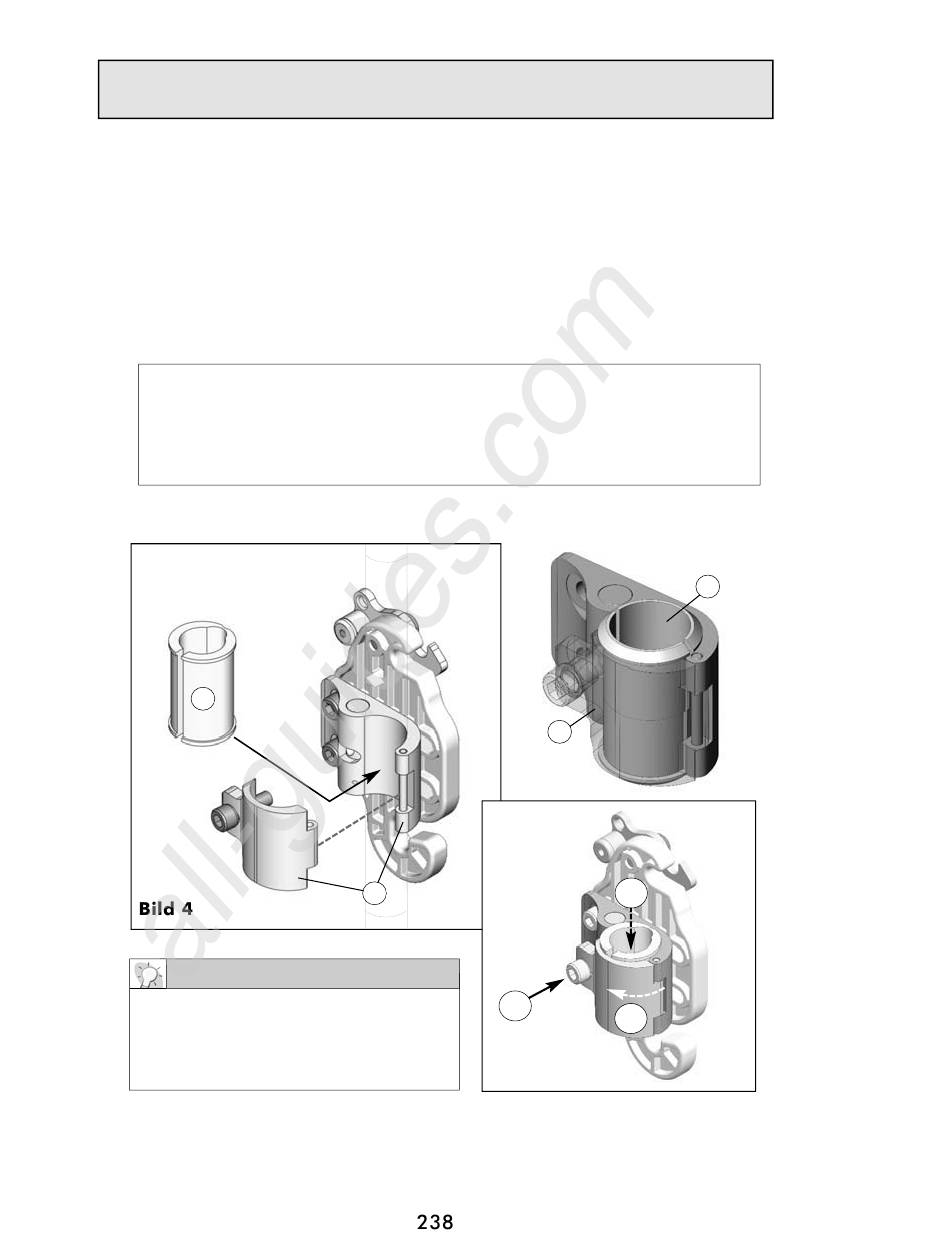

Montera rörklämman löst (B) på vardera ryggrör med önskad
konfiguration – se bild 4 och bild 5 för en monteringsöversikt.
*Anpassning efter ryggstödsrör av olika storlekar:
1"
(25 mm) rör – inga plastmellanlägg behövs
7/8" (22 mm) rör – Montera 7/8" (22 mm) plastmellanlägg (2 st.)
3/4" (19 mm) rör – montera 3/4" (19 mm) plastmellanlägg (2 st.)
Montering av MX2-rörklämmor
A
T I P S
Spreja
lite
ryggstödsröret
plastmellanläggen för att skapa en
glidfri kontaktyta.
20
All manuals and user guides at all-guides.com
– A
VTAGBAR MONTERING
B
glidsprej
på
och
inuti
B
Bild 5
1
3
2
A
