3.0 MX2-R

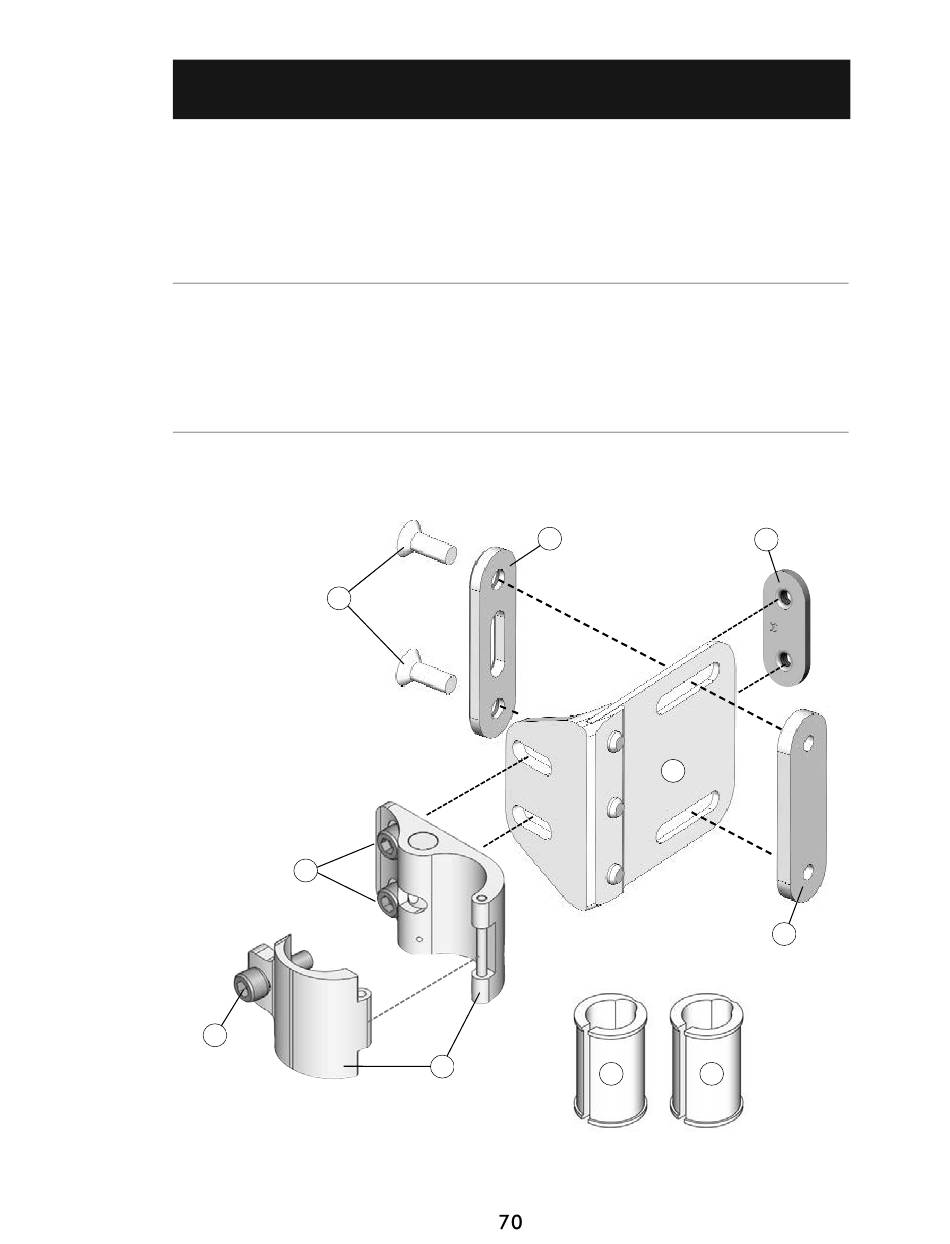

3.1 Montagesatz mit Befestigungsteilen für feste Montage
i) Baugruppe der Montagehalterung (wird an der MX2-Rückenschale angebracht):
2 – Fest montierte Montagehalterungen (A)
2 – Mutternplatten für fest montierte Halterung (B)
ii) Klemmenbaugruppe für Gestänge (wird an den hinteren Rahmenrohren
des Rollstuhls angebracht):
2 – Klemme für Gestänge (E)
2 – Einsatz für Gestänge 22 mm (7/8") (F)
2 – Einsatz für Gestänge 19 mm (3/4") (G)
(rechtsseitige Teilebaugruppe ist abgebildet)
D
H
J
ÜCKENLEHNE
2 – Unterlegscheiben für fest montierte Halterung (C)
4 – Schrauben für fest montierte Halterung (D)
4 – Schrauben für Tiefen-/Rückenwinkelverstellung (H)
2 – Klemmschrauben für Gestänge (J)
2 – Befestigungsmuttern und -platten für Gestänge (K)
E
– F F
M
ESTE
ONTAGE
C
A
G
F
22 mm
19 mm
(7/8
(3/4
)
"
K
B
)
"
