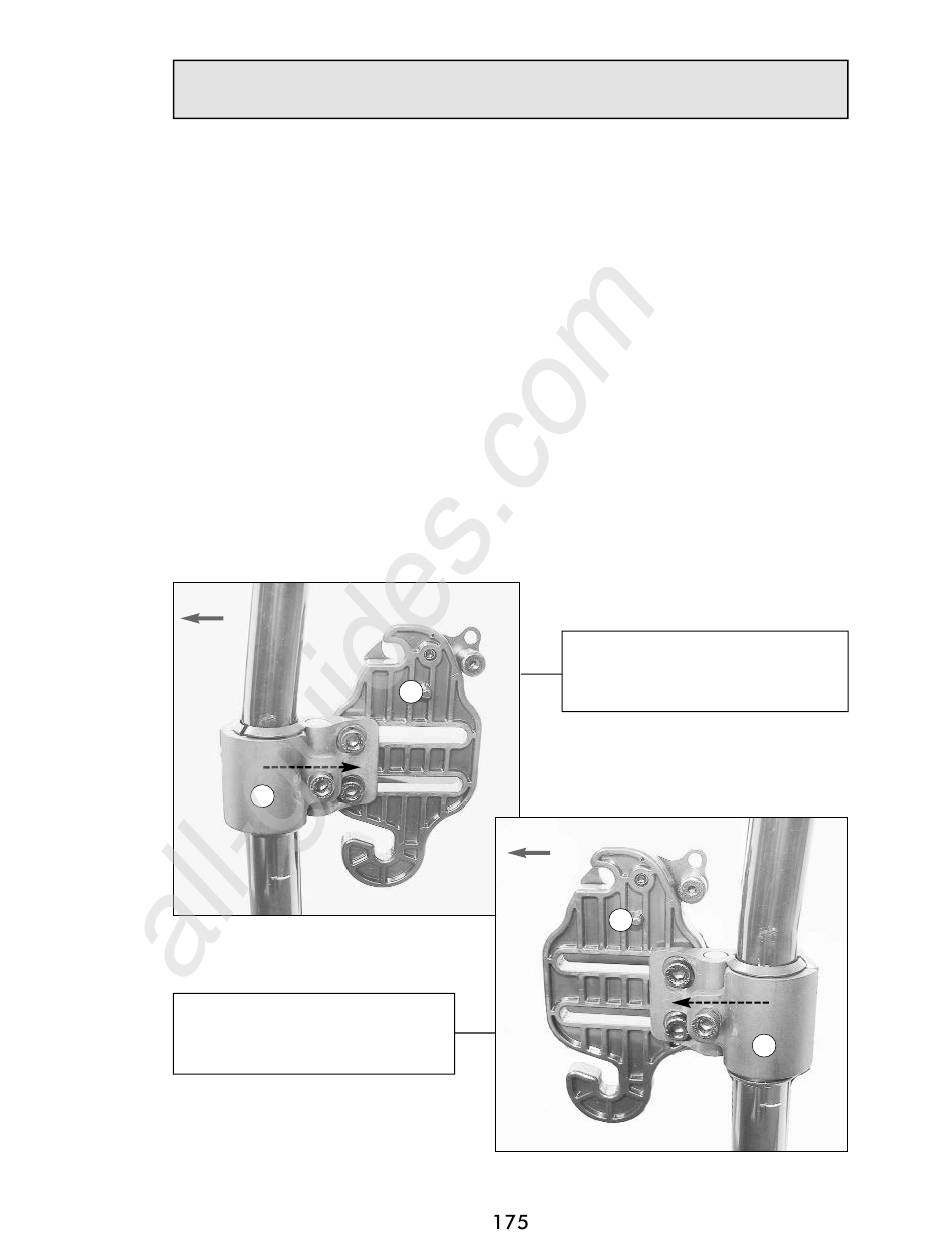

Nella configurazione standard, i morsetti per tubi dell'MX2 (A) e le piastre
di montaggio (B) vengono assemblati e montati sui tubi posteriori con
l'orientamento più arretrato. Questa configurazione massimizza la profondità
disponibile del sedile sulla carrozzina - vedere la Fig. 2.
Nella configurazione invertita*, i morsetti per tubi (A) sono ruotati di 180°
sui tubi posteriori. Questa configurazione riduce al minimo la profondità del
sedile disponibile e pone lo schienale MX2 in una posizione più avanzata, se
necessario - vedere la Fig. 3.
I morsetti per tubi (A) offrono un gioco di 1,5 pollici (38
(rispetto al tubo dello schienale) in base alla configurazione di montaggio prescelta.
Nota: consultare la Sezione 4.8 per istruzioni più dettagliate sulle regolazioni
della profondità per il montaggio rimovibile dell'MX2.
* Per invertire la piastra di fissaggio/morsetto del tubo con l'orientamento
più avanzato:
1
Disassemblare la piastra di montaggio (B) dal morsetto per tubi (A) (2 viti);
2
Ruotare il morsetto per tubi (A) 180°, quindi riassemblare la piastra
di montaggio (B) con lo stesso orientamento (come illustrato nella Fig. 3).
Anteriore
1,5 pollici (38 mm)
A
Fig. 2
Tubo invertito
Configurazione del morsetto
(profondità del sedile minima)
NSTALLAZIONE TRAMITE
Configurazione del morsetto
B
(profondità del sedile massima)
Anteriore
Fig. 3
A
TTACCO RIMOVIBILE
) avanti o indietro
mm
Tubo standard
B
1,5 pollici (38 mm)
A
